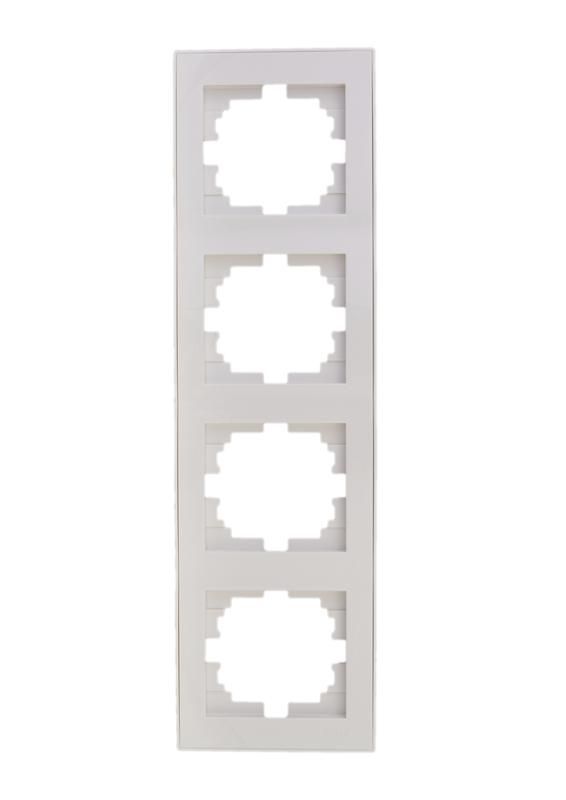

Рамка RAIN четверная вертикальная белая с боковой вставкой - 703-0202-154 LEZARD

Рамка четверная вертикальная белая с боковой вставкой от Lezard (арт. 703-0202-154) - элемент сборки распределительных устройств, предназначенный для фиксации четырёх модульных аппаратов в вертикальной плоскости внутри кабель-канала. Подходит для монтажа в условиях умеренного климата.

Назначение и область применения

Рамка четверная вертикальная белая с боковой вставкой используется для установки четырёх автоматических выключателей, УЗО, реле или других модульных устройств в одном компактном блоке. Применяется в щитках жилых, офисных и промышленных объектах, где требуется компактное и организованное расположение оборудования. Благодаря возможности монтажа в кабель-канал, рамка подходит для открытой проводки и скрытых систем.

Технические характеристики

• Количество постов: 4 - позволяет установить четыре модульных устройства шириной 17,5 мм каждое (стандарт DIN 35 мм)
• Материал: поликарбонат - прочный, самозагасающий пластик, устойчивый к перегреву и механическим воздействиям
• Цвет: белый - сочетается с большинством интерьеров и легко чистится
• Способ монтажа: скрытый - рамка устанавливается внутрь кабель-канала, не выступает за его поверхность
• Расположение: вертикально - оптимальна для компактного размещения в узких шкафах
• Монтажная высота: 4 мм - минимальная толщина, не влияющая на габариты кабель-канала
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 98%
• Тип крепления: винтовое - надёжная фixация с помощью болтов, совместима со стандартными кабель-каналами
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок

Совместимость и монтаж

Рамка четверная вертикальная белая с боковой вставкой (703-0202-154) совместима с кабель-каналами стандарта 10–20 мм глубины, имеющими внутренние направляющие для фиксации рамок. Монтаж выполняется после укладки проводов и установки модульных аппаратов: рамка вставляется в канал и закрепляется винтами снизу или сбоку. Боковая вставка обеспечивает герметичность между соседними секциями, исключая зазоры. Для правильной установки проверьте соответствие внутренней ширины канала 4×17,5 мм = 70 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, который регламентирует безопасность распределительных устройств. Поликарбонатный корпус не поддерживает горение и не выделяет токсичных веществ при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, однако не предназначен для влажных помещений, наружной установки или мест с повышенным уровнем пыли.

Преимущества

• Экономия места: одна рамка заменяет четыре отдельных крепления
• Чёткая организация: все устройства находятся в одной плоскости, удобны для обслуживания
• Удобство монтажа: винтовое крепление требует минимум инструментов - обычную отвёртку
• Совместимость с кабель-каналами: не нуждается в доработке стен или штроблении
• Долговечность: поликарбонат не деформируется при длительной нагрузке и не теряет цвет

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) из-за низкой степени защиты IP20
• Не подходит для наружной установки - материал не устойчив к УФ-лучам и осадкам
• Не рекомендована для сред с высоким содержанием пыли (цеха, мастерские без вентиляции)
• Максимальная мощность ограничена возможностями установленных модульных аппаратов - рамка не является коммуникатором тока

Примеры использования

• Щиток в квартире: четыре автомата - свет, розетки, кухня, кондиционер
• Офисный шкаф: УЗО + три автоматических выключателя на группы розеток
• Производственный участок: контроллеры и реле в кабель-канале вдоль стены
• Общественные здания: распределение питания по этажам в коридорных шкафах

Практические советы

• Перед монтажом убедитесь, что внутренняя ширина кабель-канала достаточна для четырёх постов - минимум 70 мм
• Не затягивайте винты слишком сильно - это может треснуть поликарбонат
• Если используете рамку в длинной цепочке, чередуйте её с другими типами - так легче найти нужный модуль
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг рамки - особенно если установлены автоматы большой мощности
• Артикул 703-0202-154 от Lezard - часть серии RAIN; совместима с другими изделиями этой серии по форме и креплению
