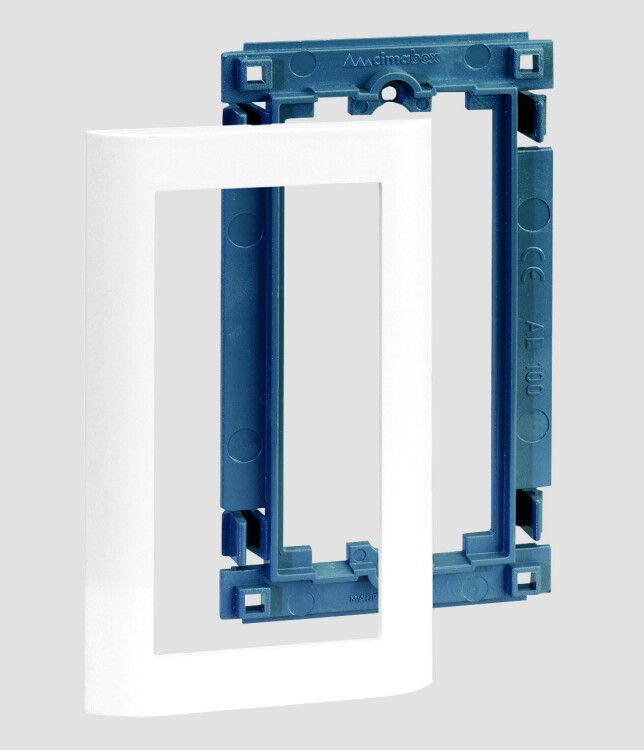

Рамка + суппорт Simon Connect для кор. SAL150 бел. SAL100-9

Рамка монтажная с суппортом для 1 модуля SC белая от Simon (артикул sal100-9) предназначена для установки одиночного модуля управления или сигнализации в распределительных щитах и на стеновых поверхностях. Её жесткая конструкция обеспечивает надёжную фиксацию и удобство обслуживания.

Назначение и область применения

Рамка монтажная с суппортом для 1 модуля SC белая используется для монтажа одноразмерных устройств - например, кнопок, переключателей, индикаторов или малогабаритных реле. Подходит для внутренней установки в шкафах, на пультах управления, в бытовых и промышленных электроустановках. Благодаря белому цвету легко сочетается с другими элементами интерьера и стандартными панелями.

Технические характеристики

• Тип изделия: рамка монтажная с суппортом
• Количество постов: 1
• Способ монтажа: встроенный
• Тип крепления: зажимное / винтовое
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов размером более 12,5 мм, но не предохраняет от воды
• Материал корпуса: пластик
• Цвет: белый
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%
• Защитное покрытие: декоративное - улучшает внешний вид, не является защитным слоем от воздействий среды
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Рамка совместима со всеми модулями стандарта SC (Simon Control) шириной 1 пост. Для установки требуется подготовить отверстие в панели соответствующего размера. Крепление осуществляется двумя способами: через зажимы, которые фиксируют рамку при вставке в отверстие, и дополнительно - винтами, если требуется повышенная прочность. Монтаж выполняется после прокладки проводов и подключения устройства. Напряжение питания не влияет на саму рамку - она несет исключительно механическую и эстетическую функцию.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, однако не допускается использование в условиях влажности, пыли или на улице. Применение вне указанных условий может привести к повреждению оборудования.

Преимущества

• Жесткий суппорт обеспечивает устойчивость модуля даже при частом использовании
• Зажимное крепление позволяет быстро смонтировать рамку без дополнительных инструментов
• Винтовые точки крепления дают возможность закрепить рамку в труднодоступных местах
• Белый цвет снижает визуальное доминирование, хорошо сочетается с большинством интерьеров
• Поддерживает стандарт Simon SC - идеально подходит для систем автоматизации этого бренда

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях из-за низкой степени защиты (IP20)
• Не предназначен для установки в металлических шкафах с высоким уровнем ЭМИ - материал не экранирует помехи
• Не поддерживает монтаж нескольких модулей - только один пост
• Не рекомендовано использовать в средах с постоянными ударными нагрузками или вибрацией без дополнительной фиксации

Примеры использования

• Управление освещением в офисном помещении - установка одной кнопки включения света
• Сигнализация аварии на станке - монтаж индикатора красного цвета
• Пульт управления в цеху - комбинированная панель с несколькими такими рамками
• Автоматизация дома - установка в распределительном щите для контроля работы насоса или вентилятора

Практические советы

• Перед монтажом проверьте посадочное отверстие - оно должно точно соответствовать габаритам рамки, чтобы избежать люфта
• Если планируете использовать винтовое крепление, заранее просверлите отверстия в основании, куда будет крепиться рамка
• Не используйте силовые инструменты при затяжке винтов - можно треснуть пластиковую рамку
• Для долговечности не устанавливайте рядом с источниками тепла выше +40C
• Эта рамка - часть системы Simon SC; если вы уже используете другие компоненты Simon, лучше сохранить единый стиль для удобства сервиса
