Рамка + суппорт Simon Connect для кор. SAL150 черн. SAL100-14

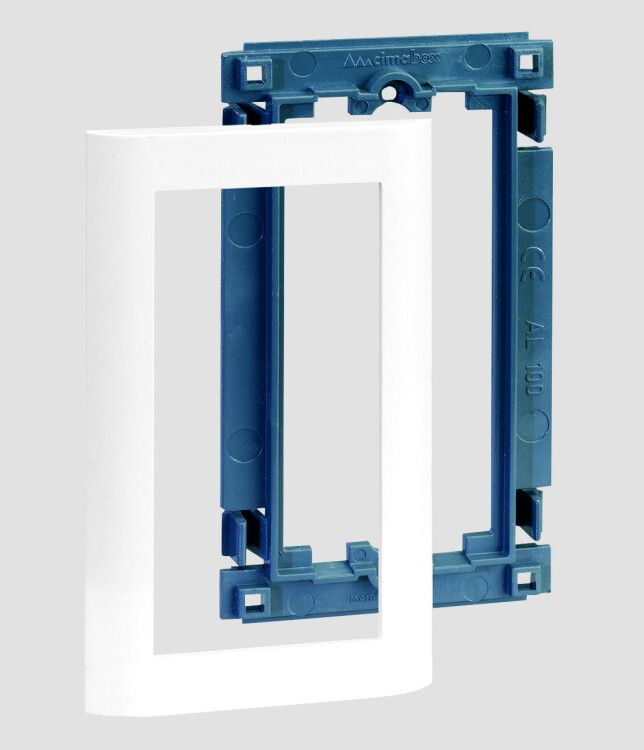

Рамка с суппортом для модуля SC, графит от Simon (артикул sal100-14) - это компонент для установки модулей управления в распределительных щитах и панелях. Предназначена для скрытой монтажной системы с фиксацией без винтов, обеспечивает надёжную посадку и эстетичный вид при вертикальном расположении.

Назначение и область применения

Рамка с суппортом для модуля SC, графит используется для фиксации однопостовых модулей управления (например, кнопок, переключателей, индикаторов) в стационарных электрощитах. Подходит для промышленного оборудования, автоматизированных линий, систем управления на объектах с умеренным климатом. Матовая серая отделка снижает блики и соответствует требованиям современных интерьеров.

Технические характеристики

• Тип изделия: рамка с суппортом
• Количество постов: 1
• Способ монтажа: скрытый
• Материал корпуса: пластик
• Тип крепления: безвинтовое зажимное
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - предназначена для работы при температуре от −25C до +40C и относительной влажности до 95%
• Оrientация монтажа: вертикальная
• Форма поверхности: плоская
• Отделка: матовая
• Цвет: серый
• Содержание галогенов: да - материал содержит хлор, бром или другие галогены, что влияет на поведение при горении
• Защитное покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Рамка с суппортом для модуля SC, графит совместима исключительно с модулями серии SC от Simon. Крепится в подготовленное отверстие в стенке шкафа или панели. Безвинтовое зажимное крепление позволяет зафиксировать рамку одним движением - зажимные лапки входят в пазы и фиксируются механически. Для монтажа требуется предварительно вырезать проём по размеру рамки - точные габариты указаны в техническом чертеже производителя. Не требует дополнительных крепёжных элементов.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасность при работе в закрытых помещениях, где нет контакта с жидкостью. Наличие галогенов в составе материала означает, что при возгорании возможна выработка токсичных газов - поэтому не рекомендуется применение в местах с высокими требованиями к экологической безопасности (например, в медицинских учреждениях или детских центрах).

Преимущества

• Быстрый и интуитивный монтаж благодаря безвинтовому зажимному механизму
• Плоская форма и матовая поверхность обеспечивают гармоничный внешний вид в сочетании с другими элементами серии SC
• Устойчивость к деформации при нормальных условиях эксплуатации
• Поддержка вертикальной ориентации - оптимальна для удобного доступа к клавишам и индикаторам

Ограничения применения

• Не предназначена для открытых площадок, улиц, помещений с повышенной влажностью - степень защиты IP20 не защищает от влаги
• Не подходит для монтажа в металлических шкафах без предварительной подготовки отверстия - требует точного вырезания
• Запрещено использовать в средах с постоянным воздействием агрессивных химических веществ
• Галогенный состав делает её непригодной для применений, где важна низкая токсичность при пожаре

Примеры использования

• Установка кнопки старта/стоп на пульте управления станком
• Фиксация индикатора состояния в щите насосной станции
• Монтаж переключателя режима в системе вентиляции
• Интеграция в панель управления конвейера в пищевой промышленности

Практические советы

• Перед монтажом проверьте, что отверстие в панели точно соответствует габаритам рамки - даже небольшое расхождение может помешать фиксации
• Не используйте силовые инструменты при установке - избыточное усилие может повредить зажимные лапки
• Если требуется замена модуля, достаточно потянуть его вперёд - рамка остаётся на месте
• Для долговечности избегайте частого демонтажа - многократное использование зажимного механизма снижает его надёжность
• При сборке щита учитывайте, что рамка не имеет термостойкого покрытия - не располагайте рядом с нагревательными элементами
