Коробка распределительная о/п 100х100х50мм, крышка, IP55, 6 вх. инд. штрихкод | SQ1401-1255 TDM

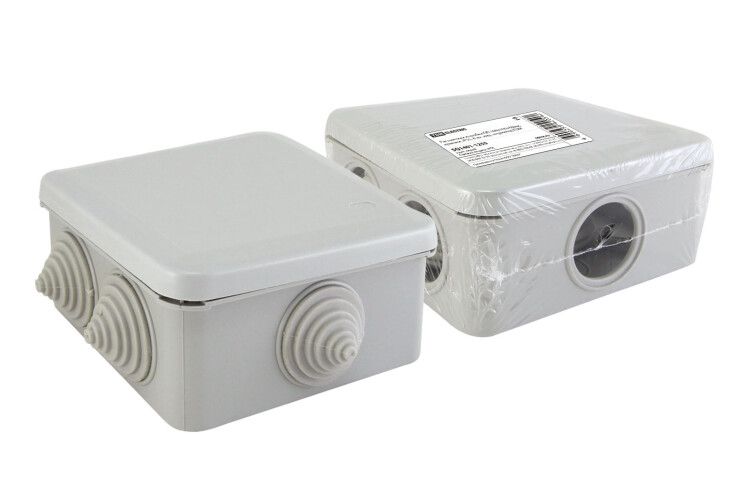

Распаячная коробка TDM ELECTRIC sq1401-1255 - это компактный пластиковый корпус с степенью защиты IP55, предназначенный для безопасного соединения и распределения проводов в условиях повышенной влажности, пыли или открытых площадок. Коробка подходит для монтажа на стене или потолке, обеспечивает надёжную герметичность через шесть ступенчатых сальников и имеет индивидуальный штрихкод для учёта.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-1255 используется для организации точек ответвления, соединений и переходов электрических цепей. Подходит для установки внутри помещений и на улице благодаря защите IP55 и устойчивости к атмосферным воздействиям. Применяется в системах с ПВХ-трубами, металлорукавами, гофрированными рукавами - как автономный элемент или часть распределительной сети.

Технические характеристики

• Габариты: 100×100×50 мм - компактный формат для ограниченного пространства
• Материал корпуса: полистирол (ПС) - прочный, химически стойкий пластик
• Степень защиты: IP55 (защита от пыли и струй воды с любого направления)
• Количество вводов: 6 - каждый оснащён ступенчатым мембранным сальником
• Тип ввода: ступенчатый мембранный сальник - совместим с гладкими и гофрированными трубами различного диаметра
• Крышка: непрозрачная, монтажная, фиксируется винтами
• Цвет: серый
• Рабочая температура: от –25 C до +40 C
• Номинальное напряжение изоляции: 230 В
• Степень защиты NEMA 3 - соответствие требованиям для наружного монтажа
• Форма: квадратная, литой корпус - однородная структура без сварных швов

Совместимость и монтаж

Коробка TDM ELECTRIC sq1401-1255 монтируется настенно-потолочно с помощью крепёжных отверстий в основании. Для установки используются саморезы или дюбели - в зависимости от материала поверхности. Шестигранные сальники позволяют вводить трубы диаметром от 8 до 16 мм - подходят как для жёстких ПВХ, так и для гибких гофр. Крышка плотно закрывается винтовым механизмом, исключает случайное открывание. Литой корпус не требует сборки - готов к использованию сразу после монтажа.

Безопасность и стандарты

• IP55 - предотвращает попадание пыли в количестве, нарушающем работу, и защиту от водяных струй
• NEMA 3 - соответствует стандарту США для наружных устройств против дождя, снега и замерзания
• Напряжение изоляции 230 В - рассчитана на бытовую и промышленную сеть 220–240 В
• Материал ПС - не поддерживает горение, не выделяет токсичных веществ при нормальной эксплуатации

Преимущества

• Индивидуальный штрихкод - позволяет отслеживать каждую коробку в процессе монтажа и обслуживания
• Ступенчатые сальники - обеспечивают герметичность без дополнительных уплотнителей
• Литой корпус - высокая механическая прочность, отсутствие зазоров между частями
• Непрозрачная крышка - скрывает внутреннюю проводку, снижает риск несанкционированного доступа
• Устойчивость к перепадам температур - работает в холодных регионах и на открытом воздухе

Ограничения применения

• Не предназначен для установки в помещениях с постоянными температурами ниже –25 C - материал становится хрупким
• Номинальное напряжение 230 В - нельзя использовать в сетях выше 400 В
• Не рекомендовано применение в средах с агрессивными химическими парами (например, кислоты, щёлочи)
• Пластиковая конструкция не выдерживает ударных нагрузок - не применяется в местах с возможностью механических повреждений (например, на производстве с тяжёлым оборудованием)

Примеры использования

• Подключение светильников на фасаде здания
• Распределение питания для конвейеров на открытой площадке
• Точка соединения ПВХ-труб с кабельными трассами в подъезде
• Обустройство временных электросетей на стройплощадках
• Завершение участка кабельной трассы перед выходом в оборудование

Практические советы

• Перед монтажом проверьте диаметр вводимой трубы - он должен соответствовать допускам сальника (8–16 мм)
• При использовании гофрированной трубы слегка затяните сальник, чтобы избежать перекоса
• Не используйте силовые инструменты при закручивании винтов крышки - можно повредить резьбу
• Штрихкод на корпусе удобно сканировать при инвентаризации - сохраняйте данные в журнале монтажа
• При необходимости замены сальника - открутите крышку, извлеките старый и вставьте новый аналогичного типа
