Коробка распределительная о/п 100х100х50мм, крышка на винтах, IP55, 6 вх. инд. штрихкод | SQ1401-1234 TDM

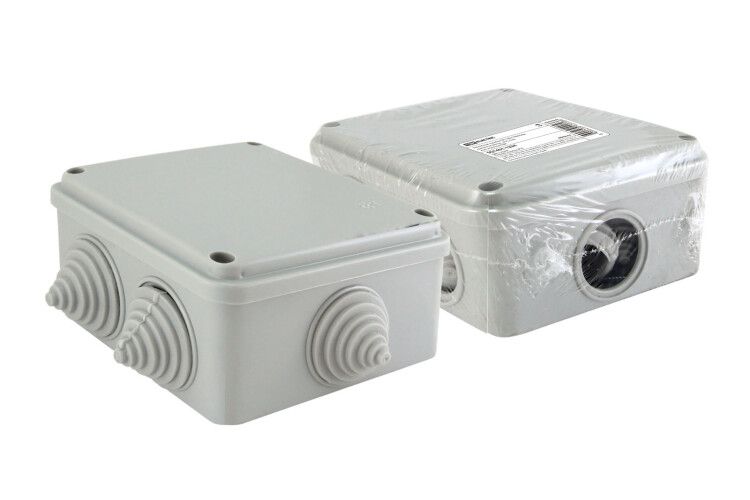

Коробка распределительная открытая 100х100х50 мм от TDM ELECTRIC с артикулом sq1401-1234 предназначена для организации точек соединения проводов в условиях повышенной влажности и запыленности. Её компактный размер, герметичная крышка и шесть вводов делают её удобным решением для монтажа в помещениях и на улице.

Назначение и область применения

Коробка распределительная открытая 100х100х50 мм используется для размещения ответвлений, соединений и коммутаций электрических цепей. Подходит для установки в жилых, промышленных и административных зонах - особенно там, где требуется защита от пыли и брызг воды. Может применяться как автономно, так и в составе системы с ПВХ-трубами или металлорукавами. Благодаря защите IP55 и устойчивости к атмосферным воздействиям, коробка надёжна даже при наружном монтаже.

Технические характеристики

• Габариты: 100×100×50 мм
• Степень защиты: IP55 (защита от пыли и струй воды с любого направления)
• Номинальное напряжение изоляции: 230 В
• Рабочий температурный диапазон: от -25 C до +40 C
• Количество вводов: 6
• Тип ввода: ступенчатый мембранный сальник (гермоввод)
• Материал корпуса: полистирол (ПС)
• Крышка: непрозрачная, пластиковая, литьевая, крепится на винты
• Цвет: серый
• Степень защиты NEMA: 3 (защита от попадания дождя, снега и наружного мусора)
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Коробка распределительная открытая 100х100х50 мм совместима с гофрированными и гладкими трубами диаметром до 18 мм - благодаря ступенчатым сальникам, которые плотно фиксируются на различных типах вводов. Монтаж осуществляется настенно-потолочно: для крепления используются предварительно подготовленные отверстия в стенках корпуса. Крышка открывается после демонтажа четырёх винтов - доступ к внутреннему пространству позволяет легко выполнять обслуживание и замену проводов. Учитывайте, что посадочные места сальников рассчитаны на определённый диаметр трубы; использование слишком толстых или жёстких труб может нарушить герметичность.

Безопасность и стандарты

Коробка соответствует требованиям IP55 и NEMA 3, что обеспечивает безопасную работу в средах с высокой влажностью, пылью и перепадами температур. Номинальное напряжение изоляции 230 В гарантирует соответствие нормам для бытовых и слаботочных сетей. Применение в цепях выше 230 В не допускается. Полистирольный корпус не поддерживает горение, но не предназначен для мест с риском механических ударов или высоких нагрузок.

Преимущества

• Шестиканальная система вводов даёт гибкость при подключении нескольких кабелей без необходимости дополнительных переходников.
• Ступенчатые сальники обеспечивают герметичность как для мягких гофр, так и для жёстких труб - снижают риск протечек и попадания пыли.
• Непрозрачная крышка защищает от случайного контакта с токоведущими частями и затрудняет визуальное наблюдение внутренней схемы - повышает безопасность.
• Индивидуальный штрихкод упрощает учёт и управление запасами на объекте.
• Материал ПС устойчив к химически активным веществам, характерным для промышленной среды.

Ограничения применения

• Не рекомендуется использовать в местах с постоянными механическими нагрузками, вибрациями или риском удара - полистирол хрупкий при ударах.
• Рабочая температура ограничена +40 C - не подходит для помещений с нагревом свыше этого значения (например, рядом с печами или мощными источниками тепла).
• Не предназначена для погружения в воду или длительного воздействия прямого потока воды - IP55 не является водонепроницаемостью в полном смысле.
• Отсутствие защитного покрытия делает корпус восприимчивым к выгоранию под прямыми солнечными лучами при долговременной эксплуатации на открытом воздухе.

Примеры использования

• Распределительная коробка на фасаде здания для подключения внешнего освещения.
• Точка соединения кабелей на конвейере в пищевом цеху - где важна защита от пыли и мытьё водой.
• Подключение датчиков и кнопок управления на станке через ПВХ-гофру.
• Объединение проводов от нескольких светильников в подвале с высокой влажностью.

Практические советы

• Перед монтажом проверьте диаметр используемых труб - он должен точно подходить под один из шагов сальника, чтобы избежать щелей.
• Затягивайте винты крышки равномерно, не переусердствуйте - пластик может треснуть.
• Если коробка будет установлена на улице, выбирайте место с минимальным прямым воздействием солнца и дождя - лучше под навесом.
• При работе с несколькими коробками sq1401-1234 сохраняйте штрихкоды - они позволяют быстро идентифицировать каждую единицу в проекте.
• Не используйте металлические кабельные зажимы внутри - они могут повредить стенки корпуса из полистирола.
