Коробка распределительная о/п 100х100х55мм, крышка, IP54, 8вх. инд. штрихкод | SQ1401-0513 TDM

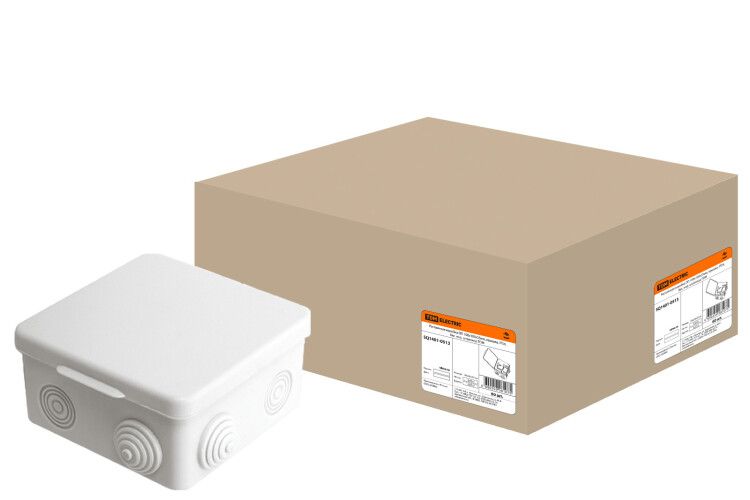

Коробка распределительная открытая установка 100х100х55мм от TDM ELECTRIC (артикул sq1401-0513) предназначена для организации точек подключения и распределения проводов в условиях повышенной запыленности или влажности. Её компактный размер, степень защиты IP54 и прочный пластиковый корпус делают её надёжным решением для монтажа на стене или потолке в промышленных и бытовых объектах.

Назначение и область применения

Коробка распределительная открытая установка 100х100х55мм используется для безопасного размещения соединений проводов, клемм, автоматических выключателей или других элементов слаботочных и силовых цепей. Подходит для внутренней и внешней установки благодаря защите IP54 и устойчивости к атмосферным воздействиям. Применяется в помещениях с высокой влажностью, на улице, в цехах, на производственных линиях, в системах управления оборудованием.

Технические характеристики

• Габариты: 100×100×55 мм
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Степень защиты по NEMA: 13 (защита от масла, охлаждающих жидкостей и пыли в промышленной среде)
• Количество вводов: 8
• Тип ввода: ступенчатый мембранный сальник - позволяет герметично вводить гофрированные и гладкие трубы различного диаметра
• Материал корпуса: полистирол (ПС) - жесткий, ударопрочный, не поддерживающий горение
• Цвет: серый
• Тип крышки: непрозрачная, монтажная, фиксируется защелками
• Способ монтажа: настенно-потолочное крепление
• Рабочая температура: от -25 C до +40 C
• Номинальное напряжение изоляции: 230 В
• Произведено методом литья - однородная структура, без сварных швов
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Коробка распределительная открытая установка 100х100х55мм совместима с трубами из ПВХ, металлорукавами и гофрированными рукавами. Ступенчатые сальники позволяют использовать трубы с диаметрами, соответствующими зонам герметизации - от 6 до 16 мм. Монтаж выполняется с помощью саморезов или дюбелей через предварительно подготовленные отверстия в задней стенке корпуса. Крышка легко открывается и закрывается защелками - доступ к внутренним элементам не требует инструментов.

Безопасность и стандарты

Изделие соответствует требованиям IP54 и NEMA 13, что обеспечивает безопасную работу в условиях пыли, влаги и химически активных сред. Напряжение изоляции 230 В гарантирует безопасность при работе с сетями переменного тока до 250 В. Полистирольный корпус не распространяет пламя и не проводит ток, снижает риск возгорания при перегрузках.

Преимущества

• Высокая герметичность за счет ступенчатых сальников - исключает попадание пыли и влаги даже при длительной эксплуатации
• Устойчивость к перепадам температур - работает в холодных и теплых условиях без деформаций
• Простота сборки и обслуживания - крышка фиксируется без болтов, доступ к клеммам быстрый
• Поддерживает комбинированные системы - можно использовать как самостоятельную коробку или в связке с трубными системами
• Индивидуальный штрихкод - удобство учета и отслеживания на складе и при монтаже

Ограничения применения

• Не предназначен для установки в местах постоянного прямого контакта с водой - не подходит для погружения или частого мытья струей
• Рабочая температура выше +40 C может вызвать деформацию материала - не рекомендуется для помещений с нагревом выше указанного порога
• Напряжение изоляции 230 В ограничивает применение в сетях выше 250 В - не подходит для трехфазных систем 380/400 В
• Корпус не имеет встроенной термической защиты - требуется внешняя защита оборудования внутри

Примеры использования

• Распределительная коробка на фасаде здания для подключения освещения
• Точка подключения датчиков на конвейере в пищевом цехе
• Объединение нескольких гофрированных труб от станков в единую систему управления
• Монтаж вентиляционных устройств на чердаке или в подвале
• Разветвление сигнальных линий в системах автоматизации

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы зонам сальника - используйте только подходящие размеры для сохранения степени защиты IP54
• При установке на улице направьте вводы вниз, чтобы вода не скапливалась в корпусе
• Не затягивайте сальники слишком сильно - это повредит уплотнения и нарушит герметичность
• При необходимости замены сальника - используйте оригинальные детали того же типа; аналоги могут не обеспечивать нужную степень защиты
• При групповой установке нескольких коробок распределительных открытых установок 100х100х55мм соблюдайте минимальный интервал между ними - не менее 5 см для теплоотвода и доступа
