Коробка распределительная о/п 120х80х50мм, крышка, IP55, 6 вх. инд. Штрихкод | SQ1401-0505 TDM

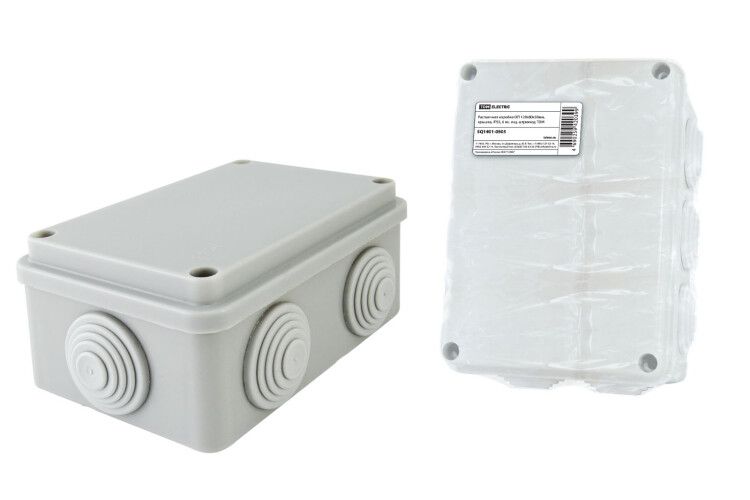

Распаячная коробка TDM ELECTRIC sq1401-0505 - компактный пластиковый корпус с шестью индивидуальными вводами и степенью защиты IP55, предназначенный для безопасного соединения и распределения проводов в условиях повышенной влажности, пыли или открытых площадок. Коробка подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0505 используется для организации точек ответвления, соединений и переходов электрических цепей. Подходит для монтажа в помещениях с высокой влажностью, на улице, в промышленных зонах, где есть риск попадания пыли, брызг воды или перепадов температур. Часто применяется в системах с гофрированными и гладкими трубами из ПВХ или металлорукава - как самостоятельный элемент или часть распределительной сети.

Технические характеристики

• Габариты: 120×80×50 мм - компактный размер для ограниченного пространства
• Материал корпуса: полистирол (ПС) - прочный, химически стойкий пластик
• Степень защиты: IP55 - защищена от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления
• Степень защиты NEMA 13 - соответствие американскому стандарту для защиты от пыли, масла и орошения
• Количество вводов: 6 индивидуальных - каждый имеет собственный гермоввод
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к трубам разного диаметра
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и промышленную сеть до 230 В переменного тока
• Рабочая температура: от –25 C до +40 C - выдерживает зимние условия и жару
• Крышка: непрозрачная, монтажная, фиксируется защелками - не позволяет видеть внутреннюю проводку, легко открывается
• Способ монтажа: настенно-потолочное крепление - можно закрепить на стене, потолке или вертикальной поверхности
• Цвет: серый - соответствует промышленному дизайну, не выгорает на солнце
• Литьевой корпус - однородная структура без сварных швов, повышает надежность

Совместимость и монтаж

Коробка совместима с гофрированными и гладкими трубами из ПВХ, полиэтилена и металлорукава. Гермовводы адаптированы под различные внешние диаметры - не требуют замены при смене типа трубы. Для монтажа используйте саморезы или дюбели через предварительно подготовленные отверстия в задней стенке корпуса. Крышка фиксируется защелками - не нужны инструменты для её открытия. Убедитесь, что все вводы заполнены или закрыты заглушками, чтобы сохранить степень защиты IP55.

Безопасность и стандарты

Распаячная коробка TDM ELECTRIC sq1401-0505 соответствует требованиям IP55 и NEMA 13, что гарантирует безопасную работу в средах с пылью, влагой и агрессивными веществами. Номинальное напряжение изоляции 230 В соответствует нормам для сетей 220–240 В. Материал корпуса - самозагасающий полистирол, не поддерживающий горение. Применяйте только в рамках допустимой температуры - выше +40 C возможна деформация.

Преимущества

• Шесть отдельных вводов позволяют организовать несколько линий без перегрузки одного канала
• Ступенчатые сальники обеспечивают герметичность даже при изменении диаметра трубы - экономят время на подборе фитингов
• Непрозрачная крышка скрывает провода - снижает риск случайного контакта и вандализма
• Заливной корпус без швов - меньше мест для протечек и механических повреждений
• Устойчивость к атмосферным воздействиям - не нуждается в дополнительном укрытии при наружной установке

Ограничения применения

• Не предназначен для работы при температурах ниже –25 C или выше +40 C - материал теряет эластичность или деформируется
• Номинальное напряжение 230 В - нельзя использовать в сетях выше 250 В (например, 380 В трёхфазных системах)
• Корпус не экранирует ЭМИ - не подходит для чувствительной электроники без дополнительной защиты
• Не рекомендован для постоянного погружения в воду - IP55 не является водонепроницаемостью, только противоструйной защитой
• Отсутствует возможность крепления внутри щита - только наружный монтаж

Примеры использования

• Распределение питания на участках конвейера с частыми мойками
• Подключение светильников на уличной территории с дождями и пылью
• Объединение проводов от нескольких датчиков в одном месте на производстве
• Переход между металлическим рукавом и гофрой в системе автоматизации
• Временная разводка на объектах с недостроенной электросистемой

Практические советы

• При монтаже всегда проверяйте, что сальники плотно прижаты к трубе - слабое прилегание снижает защиту IP55
• Используйте заглушки для свободных вводов - даже один незаполненный канал может нарушить герметичность
• При установке на улице выбирайте место с минимальным прямым попаданием дождя - хотя IP55 защищает от брызг, длительный контакт с водой сокращает срок службы
• При работе в холоде (ближе к –25 C) не форсируйте защелки - пластик становится хрупче
• Эта распаячная коробка TDM ELECTRIC sq1401-0505 идеально сочетается с другими изделиями серии TDM Electric - удобно для стандартизации проектов
