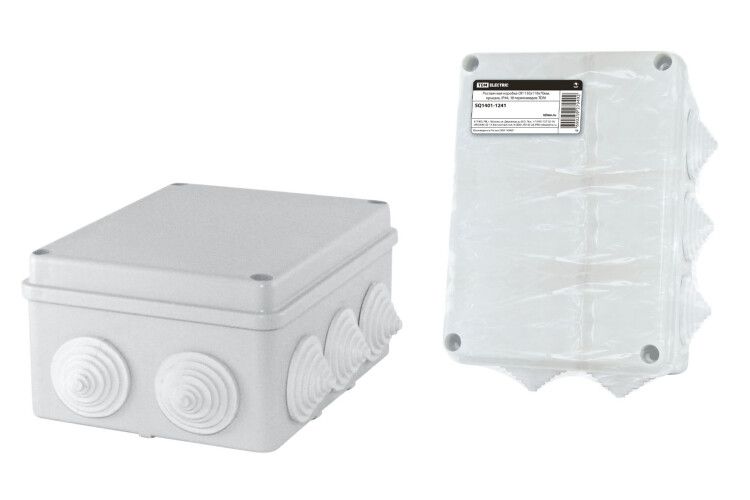

Коробка распределительная о/п 150х110х70мм, крышка, IP44, 10 гермовводов, инд. штрихкод | SQ1401-1241 TDM

Коробка распределительная открытая установка 150х110х70мм от TDM ELECTRIC с артикулом sq1401-1241 предназначена для организации точек подключения и распределения проводов в условиях повышенной влажности или на улице. Её компактный размер, герметичные вводы и прочный пластиковый корпус делают её надёжным решением для монтажа в бытовых и промышленных сетях.

Назначение и область применения

Коробка распределительная открытая установка 150х110х70мм используется для размещения соединений проводов, клеммников, автоматических выключателей или других элементов слаботочных и силовых цепей. Подходит для установки внутри помещений и на открытом воздухе благодаря защите IP44 и устойчивости к атмосферным воздействиям. Часто применяется в системах с ПВХ-трубами, металлорукавами или гофрированными рукавами. Артикул sq1401-1241 идеально подходит для монтажа на фасадах зданий, в подъездах, на производстве, в парковках и других местах, где требуется доступ к коммуникациям без вскрытия стен.

Технические характеристики

• Габариты: 150×110×70 мм - компактный формат для ограниченного пространства
• Степень защиты: IP44 - защита от брызг воды с любого направления и твёрдых частиц больше 1 мм
• Количество вводов: 10 - позволяет подключить до десяти труб или кабельных жил
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к гладким и гофрированным трубам различного диаметра
• Материал корпуса: полистирол (ПС) - устойчив к механическим нагрузкам и химически стойкий
• Крышка: непрозрачная, монтажная, фиксируется винтами - предотвращает случайный доступ и легко открывается для обслуживания
• Цвет: серый - соответствует промышленному дизайну, не выгорает на солнце
• Рабочая температура: от –25 C до +40 C - подходит для холодных регионов и летней жары
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую сеть 220–240 В
• Степень защиты NEMA 3 - соответствие американским стандартам для наружной установки
• Литьевой корпус - однородная структура без сварных швов, повышает долговечность

Совместимость и монтаж

Коробка распределительная открытая установка 150х110х70мм монтируется настенно или потолочно с помощью крепёжных отверстий в основании. Для фиксации используются саморезы или дюбели - в зависимости от материала поверхности. Гермовводы совместимы с трубами ПВХ, металлическими и гофрированными рукавами диаметром до 16 мм. Крышка открывается после снятия четырёх винтов - удобна для проверки и замены оборудования. Установка возможна даже на неровных поверхностях благодаря гибкости сальников.

Безопасность и стандарты

• Соответствует требованиям IP44 и NEMA 3 - безопасна при попадании влаги и внешних воздействиях
• Изготовлена из самозагасающего полистирола - снижает риск возгорания
• Напряжение 230 В соответствует нормам для бытовых и легкопромышленных сетей
• Отсутствие обработки поверхности исключает риск отслоения краски или коррозии

Преимущества

• Высокая герметизация благодаря ступенчатым сальникам - не требуют дополнительной прокладки
• Универсальная совместимость с разными типами труб - экономит время при сборке
• Простота монтажа - не нужны специальные инструменты
• Долговечность материала - полистирол не трескается при перепадах температур
• Индивидуальный штрихкод - упрощает учёт и контроль на объекте

Ограничения применения

• Не предназначен для установки в помещениях с постоянным контактом с водой - IP44 не гарантирует погружение
• Рабочая температура выше +40 C недопустима - перегрев может вызвать деформацию корпуса
• Напряжение 230 В ограничивает применение в высоковольтных системах (>230 В)
• Непрозрачная крышка затрудняет визуальный осмотр внутреннего состояния без вскрытия
• Не рекомендовано использовать в средах с агрессивными химическими веществами - материал не устойчив к растворителям

Примеры использования

• Подключение светильников на фасаде дома
• Распределительная коробка для сигнализации на территории предприятия
• Точка подключения датчиков движения на улице
• Обвязка кабеля от металлорукава к розетке в гараже
• Система управления насосами в канализационном колодце

Практические советы

• Перед монтажом проверьте диаметр используемых труб - они должны подходить под ступенчатые сальники (до 16 мм)
• Затягивайте винты крышки равномерно, чтобы избежать перекоса и нарушения герметизации
• При установке на вертикальной поверхности ориентируйте вводы вниз - это предотвратит скопление влаги внутри
• Не перегружайте коробку более чем 8–9 кабелями - сохраняйте свободное пространство для теплоотвода
• Артикул sq1401-1241 можно заказывать партиями - все экземпляры имеют одинаковые параметры, что важно для масштабных проектов
