Коробка распределительная о/п 150х110х70мм, крышка, IP55, 10 гермовводов, инд. штрихкод, | SQ1401-1242 TDM

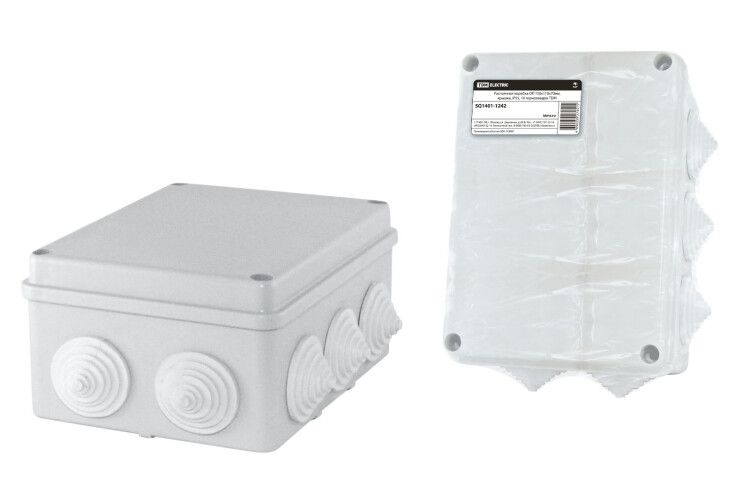

Коробка распределительная открытая установка 150х110х70мм, крышка, IP55, 10 гермовводов, индивидуальный штрихкод от TDM ELECTRIC - это прочный пластиковый корпус с герметичной крышкой, предназначенный для защиты точек соединения проводов и оборудования в условиях повышенной влажности или запыленности. Артикул sq1401-1242 подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Коробка распределительная открытая установка 150х110х70мм, крышка, IP55, 10 гермовводов, индивидуальный штрихкод используется для защиты коммутационных элементов: клеммных колодок, автоматических выключателей, счетчиков, табло, электронных плат и других устройств. Подходит для монтажа в местах, где есть риск попадания пыли, влаги или механических повреждений. Применяется в промышленных помещениях, на улице, в цехах, на объектах ЖКХ, транспорта и сельского хозяйства.

Технические характеристики

• Габариты: 150×110×70 мм
• Материал корпуса: полистирол (ПС), литой
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточная для большинства условий) и струй воды из любого направления
• Количество гермовводов: 10 шт. - ступенчатые мембранные сальники для гофрированных и гладких труб
• Крышка: непрозрачная, с уплотнителем по периметру
• Способ крепления: настенно-потолочное, с помощью винтов
• Крепление крышки: винтовое, с возможностью многократного открывания
• Рабочая температура: от -25C до +40C
• Номинальное напряжение изоляции: 230 В
• Цвет: серый
• Форма: прямоугольная
• Степень защиты NEMA: 3 - защита от дождя, снега и наледи
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Коробка распределительная открытая установка 150х110х70мм, крышка, IP55, 10 гермовводов, индивидуальный штрихкод совместима с трубами из ПВХ, металлорукавом и гофрированными рукавами. Гермовводы позволяют фиксировать трубы диаметром от 8 до 16 мм - подходят для большинства распространённых кабельных трасс. Монтаж выполняется на вертикальные или горизонтальные поверхности с помощью саморезов через отверстия в боковых стенках корпуса. Крышка плотно закрывается за счёт уплотнителя - перед сборкой проверьте целостность резины.

Безопасность и стандарты

Коробка соответствует требованиям IP55 и NEMA 3, что делает её безопасной для использования во влажных и пыльных средах. Напряжение 230 В указывает на допустимую рабочую нагрузку для бытовых и промышленных сетей переменного тока. Корпус выполнен из самозагасающего полистирола - материал не поддерживает горение. Для работы с высокими токами или в зонах взрывоопасности требуется дополнительная защита - данная модель не предназначена для таких условий.

Преимущества

• Высокая герметичность благодаря уплотнителю крышки и ступенчатым сальникам - обеспечивает IP55 даже при частом доступе к внутренним компонентам
• Удобство монтажа: 10 готовых вводов исключают необходимость сверления дополнительных отверстий
• Устойчивость к внешним факторам: можно использовать на улице, в сырых помещениях, на производствах
• Литая конструкция корпуса - однородная, без швов, снижает риск деформации при ударах
• Индивидуальный штрихкод позволяет легко отслеживать партию и контролировать наличие на складе

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью
• Работает только в пределах температур -25…+40 C - при более низких или высоких значениях материал становится хрупким или теряет форму
• Нет внутреннего крепления для DIN-рейки - устройства необходимо фиксировать самостоятельно (например, на клеевые планки или саморезы)
• Не рекомендуется для помещений с агрессивными химическими веществами - полистирол может разрушаться под действием растворителей
• Непрозрачная крышка затрудняет визуальный контроль состояния внутренних компонентов без вскрытия

Примеры использования

• Распределительная коробка на фасаде здания для подключения уличного освещения
• Защита клеммной группы на конвейере в пищевом цехе
• Место подключения счётчика электроэнергии в подъезде многоэтажки
• Корпус для управления насосом на участке с высокой влажностью почвы
• Обвязка системы автоматизации с несколькими входящими кабелями

Практические советы

• Перед монтажом проверьте, чтобы все 10 гермовводов были правильно установлены - один неплотно вставленный сальник снижает всю степень защиты
• При использовании с металлическими трубами используйте переходные муфты - прямое крепление может повредить резиновые уплотнители
• При необходимости увеличить количество вводов - не просверливайте новые отверстия в корпусе; лучше выбирайте другую модель
• Для долговечности в холодных регионах избегайте резких перепадов температур - не устанавливайте рядом с источниками тепла
• Артикул sq1401-1242 имеет индивидуальный штрихкод - сохраняйте этикетку упаковки для последующего заказа аналогичной модели
