Коробка распределительная о/п 150х110х85мм, крышка, IP44, гладкие стенки, инд. штрихкод | SQ1401-1261 TDM

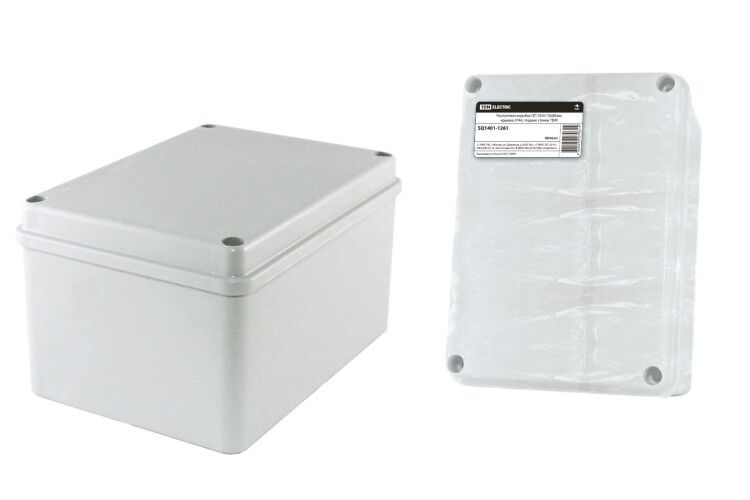

Коробка распределительная TDM ELECTRIC sq1401-1261 - компактный корпус из прочного пластика для монтажа электрических соединений внутри помещений и на улице. Подходит для установки на стены и потолки, обеспечивает защиту от пыли и брызг воды, имеет гладкие стенки и винтовую крышку для удобного доступа.

Назначение и область применения

Коробка распределительная TDM ELECTRIC sq1401-1261 предназначена для размещения точек соединения проводов, клеммников, реле или других элементов слаботочных и силовых цепей. Применяется в жилых, коммерческих и промышленных объектах - например, для монтажа выключателей, розеток, автоматических устройств. Благодаря защите IP44 и устойчивости к атмосферным воздействиям, её можно использовать как внутри зданий, так и на открытом воздухе - под навесом, на фасадах, в подъездах или на террасах.

Технические характеристики

• Габариты: 150 × 110 × 85 мм
• Материал: полистирол (ПС) - прочный, легкий, не содержит галогенов
• Степень защиты: IP44 (защита от твердых частиц >1 мм и брызг воды со всех сторон)
• Степень защиты NEMA 3 - противостояние дождю, пыли, образованию льда
• Номинальное напряжение изоляции: 230 В
• Рабочий температурный диапазон: от –25 C до +40 C
• Цвет: серый
• Крышка: непрозрачная, монтажная, крепится винтами
• Форма: прямоугольная, литой корпус
• Поверхность: необработанная, без специального покрытия
• Количество вводов: 0 - требуется самостоятельное сверление отверстий

Совместимость и монтаж

Коробка распределительная TDM ELECTRIC sq1401-1261 не имеет готовых вводов - все отверстия для кабеля или трубы необходимо просверливать самостоятельно. Удобна для совместной работы с трубами ПВХ и металлорукавами. Для герметизации рекомендуется применять ступенчатые сальники (гермовводы), которые плотно фиксируются в просверленных отверстиях. Монтаж осуществляется настенно-потолочно с помощью саморезов или дюбелей через крепёжные отверстия в корпусе. Крышка открывается полностью - доступ к внутреннему пространству позволяет легко выполнять обслуживание и замену оборудования.

Безопасность и стандарты

Коробка соответствует требованиям IP44 и NEMA 3, что гарантирует безопасную работу в условиях повышенной влажности и наличия пыли. Материал - полистирол без галогенов - при возгорании не выделяет токсичных паров, снижает риск распространения пламени. Номинальное напряжение 230 В допускает использование в бытовых сетях переменного тока. Температурный режим –25…+40 C обеспечивает надёжную работу в большинстве климатических зон России.

Преимущества

• Высокая механическая прочность благодаря литому корпусу из полистирола
• Устойчивость к внешним факторам - подходит для наружного монтажа
• Простота сборки и обслуживания - крышка фиксируется винтами, легко снимается
• Гладкие стенки - не задерживают пыль и грязь, упрощают очистку
• Индивидуальный штрихкод - упрощает учёт и управление запасами

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с прямым потоком воды - например, под открытым небом без навеса
• Отсутствие заводских вводов требует дополнительных работ по сверлению и герметизации
• Рабочая температура выше +40 C недопустима - не используется рядом с нагревательными приборами или в печных помещениях
• Не рассчитана на высокие нагрузки - максимальное напряжение 230 В; для трёхфазных систем нужна другая модель

Примеры использования

• Распределительная коробка для выключателя света на лестничной клетке
• Место соединения проводов от датчиков движения на фасаде дома
• Корпус для клеммника в системе управления кондиционером на уличном блоке
• Подключение сигнализации в тамбуре офисного здания
• Обвязка проводов между двумя участками освещения в гараже

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина корпуса 85 мм должна позволять вместить все компоненты без перегрузки
• Для герметизации используйте сальники с подходящим диаметром - выбирайте те, что совпадают с наружным диаметром вашей трубы
• При сверлении отверстий применяйте свёрло с малым углом заточки - чтобы не растреснуть пластик
• Не закручивайте винты крышки слишком сильно - это может деформировать пластиковую крышку
• При хранении избегайте длительного воздействия прямого солнечного света - полистирол может стать хрупким
