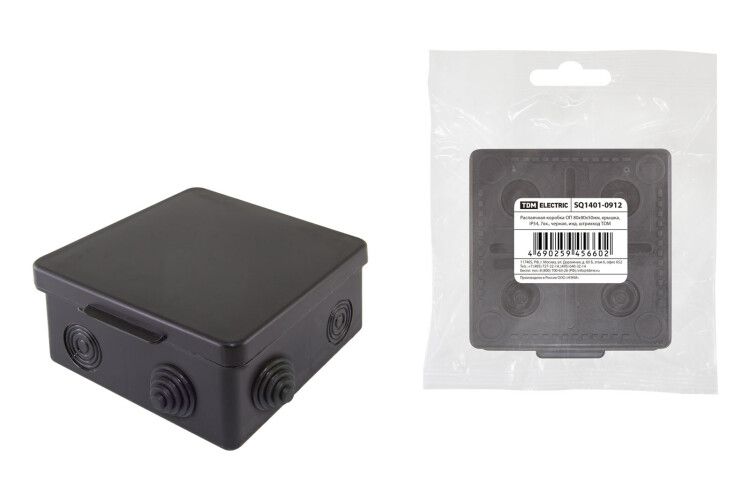

Коробка распределительная о/п 80х80х50мм, крышка, IP54, 7вх., черная, инд. штрихкод | SQ1401-0912 TDM

Коробка распределительная открытая 80х80х50 мм, крышка, IP54, 7 входов, черная от TDM ELECTRIC (артикул sq1401-0912) предназначена для организации точек подключения проводов в местах, где требуется надежная защита от пыли и брызг воды. Подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Эта распределительная коробка используется для сборки и защиты соединений электропроводки в местах, где необходим доступ к клеммам или ответвлениям. Применяется в жилых домах, квартирах, коттеджах, гостиницах, офисах, торговых центрах, больницах, школах и других общественных зданиях. Благодаря защите IP54, её можно устанавливать на улице - например, возле входов, на фасадах или под навесами.

Технические характеристики

• Габариты: 80×80×50 мм - компактный размер для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Количество вводов: 7 - позволяет подключить до семи кабелей через ступенчатые сальники
• Материал корпуса: пластик, литой - прочный, не подвержен коррозии, устойчив к механическим нагрузкам
• Цвет: черный - маскирует загрязнения, хорошо сочетается с большинством интерьеров и фасадов
• Рабочая температура: от -25C до +40C - подходит для холодных регионов и летнего перегрева
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и коммерческую сеть 220–240 В
• Степень защиты NEMA 3 - соответствует требованиям для наружного монтажа в условиях осадков и пыли
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотную посадку кабеля без дополнительных уплотнителей
• Крышка: непрозрачная, монтажная, фиксируется защелками - не требует инструментов для открывания
• Способ монтажа: настенный/потолочный - крепится саморезами или дюбелями
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка совместима с кабелями любого типа, подходящими по внешнему диаметру под сальники - рекомендуется проверять диаметр перед покупкой. Для монтажа используйте шурупы и дюбели, подходящие для материала стены (бетон, кирпич, дерево). Крышка легко открывается и закрывается руками - достаточно надавить на край, чтобы защелкнуть. Установка возможна как вертикально, так и горизонтально. Обратите внимание: сальники не имеют регулировки под разный диаметр - они адаптированы под типовой кабель, поэтому выбирайте кабель с учетом этого.

Безопасность и стандарты

• Соответствует стандартам IP54 и NEMA 3 - гарантирует безопасность в условиях повышенной влажности и запыленности
• Номинальное напряжение 230 В - допустимо для сетей 220–240 В, не предназначен для промышленных систем выше 400 В
• Материал - самозагасающий пластик, не поддерживает горение

Преимущества

• Компактный размер - удобен для установки в tight-пространствах, например, между стенами или под потолком
• Надежная защита IP54 - выдерживает влажность, пыль, брызги, что снижает риск замыканий
• Закрытая крышка с защелками - исключает случайное открытие, не требует болтов
• Семь вводов - позволяют организовать несколько ответвлений без необходимости использовать дополнительные коробки
• Устойчивость к атмосферным воздействиям - можно использовать вне помещений без дополнительной защиты

Ограничения применения

• Не предназначена для погружения в воду - не подходит для подземных или затопляемых участков
• Не имеет встроенной системы кабельного управления - все кабели должны быть предварительно подготовлены и протянуты
• Сальники не регулируются - нельзя использовать кабели значительно больше или меньше стандарта (обычно 6–12 мм)
• Напряжение максимум 230 В - не годится для трехфазных систем 380 В и выше
• Не подходит для взрывоопасных сред - отсутствует сертификат ATEX или IECEx

Примеры использования

• Подключение светильника на фасаде частного дома
• Разветвление сети для розеток в коридоре многоквартирного дома
• Сборка точки питания для видеокамеры на уличном столбе
• Распределение проводов в щитке на даче
• Подключение терморегулятора в учебном классе

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля подходит под сальники - слишком тонкий кабель будет болтаться, слишком толстый - повредит уплотнение
• При установке на улице лучше располагать коробку под небольшим углом, чтобы вода не собиралась на крышке
• Не перегружайте вводы - семь кабелей - это максимум; если нужно больше - используйте две коробки
• При работе в холодную погоду пластик становится хрупче - избегайте ударов и сильного давления на корпус
• При обслуживании - всегда отключайте питание, даже если коробка кажется “выключенной”
• Артикул sq1401-0912 - это конкретная модель от TDM ELECTRIC; аналоги могут отличаться по размеру или числу вводов
