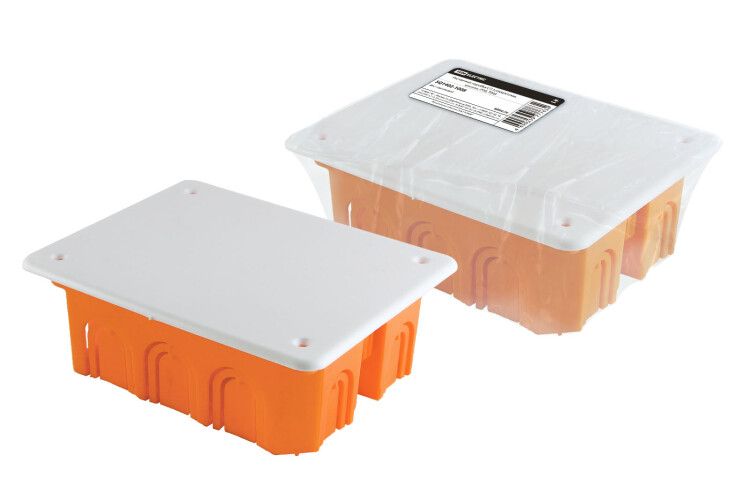

Коробка распределительная с/у 120х92х45 с крышкой, инд. штрихкод | SQ1402-1008 TDM

Коробка распределительная для скрытой установки 120х92х45 мм с крышкой, IP20 от TDM ELECTRIC предназначена для безопасного монтажа и распределения слаботочных и силовых кабелей внутри стен. Её компактный размер и возможность скрытой установки делают её удобным решением для жилых и офисных помещений.

Назначение и область применения

Коробка распределительная для скрытой установки 120х92х45 мм с крышкой, IP20 используется для организации точек соединения и ответвлений кабелей: телефонных, TV, сигнализации, освещения, розеток и других слаботочных систем. Подходит для монтажа в бетонных и кирпичных стенах. Одиночная конструкция позволяет установить один модуль (например, выключатель, розетку или распределительную планку), что делает её идеальной для замены старых коробок или создания новых точек подключения.

Технические характеристики

• Размеры: 120×92×45 мм (внешние), внутренняя глубина - 42 мм
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды
• Материал: полистирол (ПС) и полипропилен (ПП) - нетоксичный, не содержащий галогенов
• Цвет: оранжевый - легко заметна при вскрытии стены
• Количество вводов: 12 - для прокладки нескольких кабелей
• Диаметр вводных труб: 20–25 мм
• Диаметр кабеля: 16–25 мм
• Тип крышки: монтажная, фиксируется винтами
• Вводы: с тыльной стороны и через выбивные отверстия
• Количество мест для установки оборудования: 1
• Степень защиты NEMA: 1 - защита от случайного прикосновения, не герметична

Совместимость и монтаж

Коробка распределительная для скрытой установки 120х92х45 мм с крышкой, IP20 устанавливается в подготовленное углубление в стене. Для фиксации используются штукатурка или раствор. На дне коробки есть направляющие - можно закрепить клеммник, DIN-рейку или другое оборудование саморезами. Крышка крепится винтами, обеспечивает надёжное закрывание. Все вводы выполнены через выбивные отверстия - их можно удалить под нужный диаметр трубы или кабеля. Монтаж возможен только в сплошных материалах: бетон, кирпич, пеноблок. Не подходит для гипсокартона.

Безопасность и стандарты

Изготовлена из неметаллического, негорючего пластика (ПС/ПП), не содержит галогенов - при возгорании не выделяет токсичных паров. Соответствует требованиям IP20 и NEMA 1, что гарантирует защиту от доступа пальцев и крупных предметов, но не рассчитана на влагу или пыль. Применяется исключительно в сухих помещениях.

Преимущества

• Шероховатая поверхность крышки позволяет наносить шпатлёвку и клеить обои - после отделки коробка становится невидимой
• Удобные выбивные отверстия - легко адаптировать под любой тип ввода
• Наличие направляющих на дне - упрощает установку клеммников и модулей
• Прочные материалы обеспечивают долгий срок службы даже при механических нагрузках
• Оранжевый цвет помогает быстрее найти коробку при ремонте или проверке

Ограничения применения

• Не предназначен для открытой установки - только скрытая монтажная система
• IP20 не защищает от влаги - нельзя использовать в ванных, кухнях, на улице
• Не совместим с гипсокартонными перегородками - требует сплошной стены
• Внутренний объём ограничен - не подходит для большого количества кабелей или мощных автоматов
• Один модуль на коробку - не подходит для групповой установки нескольких устройств

Примеры использования

• Замена старой распределительной коробки при капитальном ремонте квартиры
• Монтаж новой точки питания для розетки в бетонной стене
• Скрытая организация соединения кабелей для домашней системы безопасности
• Подключение телевизионного кабеля в комнате с финишной отделкой
• Обустройство места для выключателя света в нише между этажами

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 45 мм, чтобы коробка полностью вошла в стену
• Выбивайте отверстия осторожно - используйте отвёртку и легкий удар молотка, чтобы не треснула коробка
• Для лучшей фиксации перед заделкой смочите стену вокруг коробки - так раствор лучше схватывается
• Если планируете наклеивать обои, убедитесь, что крышка плотно закрыта - иначе будет просвечивать контур
• Не забудьте оставить запас кабеля внутри коробки - минимум 15 см для последующего обслуживания
• Артикул sq1402-1008 от TDM ELECTRIC часто встречается в партиях - сохраняйте этикетку при заказе нескольких единиц
