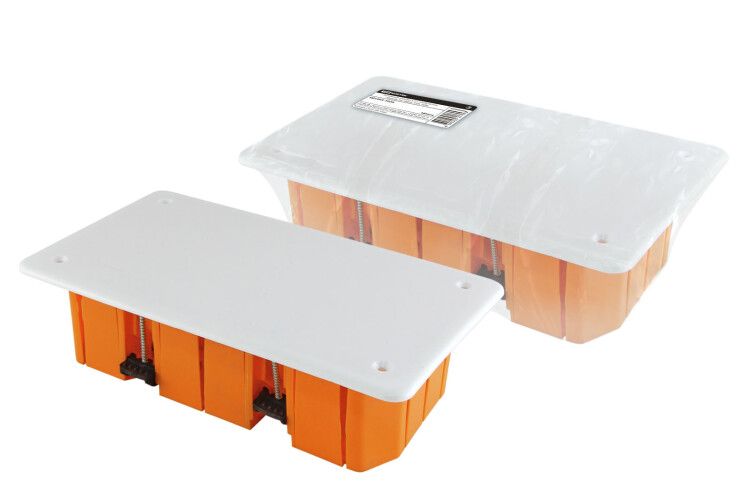

Коробка распределительная с/у 172х96х45мм, крышка, пл. лапки, IP20, инд. штрихкод, | SQ1403-1026 TDM

Коробка распределительная для скрытой установки 172х96х45мм от TDM ELECTRIC (артикул sq1403-1026) предназначена для внутренней установки в полые стены и используется для организации коммутации слаботочных и силовых кабелей. Коробка имеет компактную форму, надежное крепление и совместима с типичными системами скрытой проводки.

Назначение и область применения

Коробка распределительная для скрытой установки 172х96х45мм применяется внутри стен и перегородок для сборки и распределения проводов. Подходит для монтажа точечного оборудования: выключателей, розеток, модулей связи, терморегуляторов, систем безопасности. Используется в жилых, офисных и общественных зданиях при выполнении ремонтных или новостроительных работ.

Технические характеристики

• Размеры: 172×96×45 мм (высота × ширина × глубина); внутренняя глубина - 42 мм
• Материал: полистирол (ПС) и полипропилен (ПП) - нетоксичный, не содержащий галогенов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищена от воды
• Количество вводов: 4 - два с боковой стороны, два с задней стенки
• Диаметр вводных отверстий: 20–25 мм - подходят для гофротруб и кабелей диаметром 16–25 мм
• Тип крышки: монтажная, с винтовым креплением
• Крепление к стене: плоские лапки (фиксация в пустотелой стене)
• Количество мест для установки устройств: 1
• Цвет: оранжевый
• Конструкция: на дне есть направляющие для крепления клеммников, DIN-рейки и других элементов
• Стандарт NEMA: 1 - соответствие базовым требованиям к механической защите

Совместимость и монтаж

Коробка распределительная для скрытой установки 172х96х45мм рассчитана на монтаж в пустотелую стену. Лапки обеспечивают плотную фиксацию при затяжке саморезов. Для установки требуется предварительно подготовленное отверстие в стене соответствующих размеров. Кабели и трубы заводятся через выбивные отверстия - они легко пробиваются обычным инструментом. Крышка крепится четырьмя винтами, обеспечивает герметичность и удобство последующего обслуживания. Направляющие на дне позволяют закрепить DIN-рейку или клеммник без дополнительных кронштейнов.

Безопасность и стандарты

Коробка изготовлена из неметаллического материала - ПС и ПП - что делает её отличным диэлектриком. Отсутствие галогенов снижает риск выделения токсичных веществ при возгорании. Соответствует классу защиты IP20 и NEMA 1, что гарантирует безопасность при использовании в помещениях с нормальной влажностью. Не рекомендуется применять во влажных средах, на улице или в условиях возможного попадания жидкости.

Преимущества

• Удобная форма и размеры - идеально вписываются в стандартные ниши в кирпичных и панельных стенах
• Шероховатая поверхность крышки позволяет наносить шпатлёвку и клеить обои - сохраняет внешний вид интерьера
• Чёткая разметка вводов и наличие направляющих упрощают монтаж
• Индивидуальный штрихкод на каждой коробке - упрощает учёт и контроль на объекте
• Пластиковая конструкция не требует заземления и не подвержена коррозии

Ограничения применения

• Не предназначен для открытой установки - не защищён от влаги и пыли
• IP20 исключает использование в сырых помещениях (ванная, кухня, подвал) без дополнительной защиты
• Один вводящий канал - нельзя одновременно установить более одного устройства (например, двойной выключатель)
• Не подходит для массивных стен - требует точного подбора размера проёма
• Лапки не рассчитаны на нагрузку свыше 10 кг - не использовать для тяжёлого оборудования

Примеры использования

• Монтаж розетки в спальне после отделки стен
• Скрытое расположение модуля домашней автоматизации
• Распределительная коробка для TV-антенны и интернет-кабеля в комнате
• Установка выключателя света в холле многоквартирного дома
• Сборка точки подключения термостата системы “тёплый пол”

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по размеру - 172×96 мм; слишком маленькое отверстие повредит лапки, слишком большое - снизит устойчивость
• Выбивайте отверстия под трубы осторожно - используйте отвёртку и молоток, не переусердствуйте, чтобы не треснула коробка
• Заводите кабели до установки крышки - так легче контролировать длину запаса и избежать перегиба
• При работе с шпатлёвкой на крышке - используйте малярную сетку, чтобы избежать растрескивания покрытия
• Артикул sq1403-1026 - совместим с другими изделиями TDM ELECTRIC, можно заказывать партиями для единых проектов
