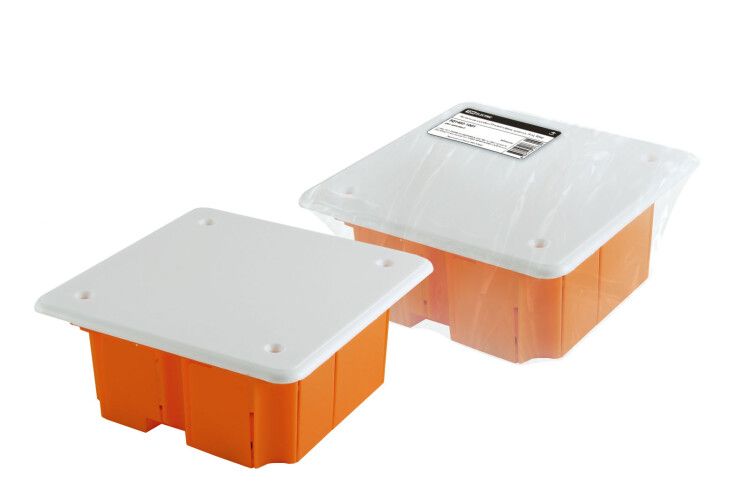

Коробка распределительная с/у 92х92х40 с крышкой, инд. штрихкод | SQ1402-1001 TDM

Распаячная коробка для скрытой установки 92х92х40 мм с крышкой, IP20 от TDM ELECTRIC — компактный элемент для внутренней прокладки кабелей в бетонных конструкциях. Подходит для скрытой коммутации силовых, слаботочных и сигнальных цепей. Артикул sq1402-1001 обеспечивает надежную фиксацию и совместимость с типовой отделкой.

Назначение и область применения

Распаячная коробка для скрытой установки 92х92х40 мм с крышкой, IP20 используется для безопасного соединения и распределения проводов внутри стен. Применяется в жилых, офисных и общественных зданиях при монтаже:

• силовых сетей 220–380 В;
• слаботочных систем — телефонии, интернета, видеонаблюдения, домашней автоматизации;
• сигнализаций и управления освещением.

Устройство предназначено исключительно для скрытой установки в бетонных или кирпичных конструкциях. Не подходит для открытой прокладки или внешних условий.

Технические характеристики

• Форма и размеры: квадратная, 92×92×40 мм (высота × ширина × глубина); внутренняя глубина — 37 мм.
• Материал: полистирол (ПС) и полипропилен (ПП) — немагнитный, химически стойкий, безгалогенный пластик.
• Степень защиты: IP20 — защита от предметов больше 12,5 мм, но не от воды и пыли; NEMA 1 — базовая защита от случайного контакта.
• Количество вводов: два — один с тыльной стороны, второй через выбивное отверстие в боковой стенке.
• Диаметр вводов: подходят трубы Ø20–25 мм; допустимый диаметр кабеля — 16–25 мм.
• Крышка: монтажная, винтовая фиксация, цвет красный, шероховатая поверхность для шпатлёвки и оклейки обоями.
• Крепление внутри: направляющие на дне для установки клеммников, модульных устройств или плат.
• Количество мест для оборудования: одно — можно установить одну распределительную планку или одиночный модуль.

Совместимость и монтаж

Распаячная коробка для скрытой установки 92х92х40 мм с крышкой, IP20 рассчитана на закладку в бетон во время заливки или после сверления отверстия. Для монтажа требуется:

• вырезать нишу в стене соответствующих размеров;
• закрепить коробку раствором или анкерными болтами;
• продеть кабели через подготовленные вводы (Ø20–25 мм);
• при необходимости выбить лишнее отверстие в корпусе — специальный инструмент не нужен, достаточно плоскогубцев;
• фиксировать клеммы или оборудование на внутренних направляющих с помощью саморезов.

Крышка плотно закрывается винтами — доступ к контактам возможен без демонтажа всей коробки.

Безопасность и стандарты

Изделие выполнено из материалов без галогенов — при возгорании не выделяет токсичных паров. Соответствует требованиям безопасности для внутреннего использования в помещениях. Наличие IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не предохраняет от воздействия влаги или пыли — поэтому запрещено использование в сырых помещениях, на улице или в производственных зонах с высокой запылённостью.

Преимущества

• Электроизоляционные свойства материала снижают риск пробоя и замыкания.
• Шероховатая крышка легко принимает шпаклёвку и клей для обоев — не требует дополнительной декоративной отделки.
• Конструкция с двумя вводами и направляющими упрощает организацию проводки и минимизирует количество дополнительных деталей.
• Красный цвет обеспечивает быстрое визуальное отличие от других коробок при обслуживании.
• Отсутствие галогенов делает изделие экологичным и безопасным для помещений с повышенными требованиями к качеству воздуха.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности — банях, подвалах, на улице.
• IP20 не обеспечивает защиту от пыли — не рекомендован для промышленных объектов с высокой запылённостью.
• Не поддерживает установку нескольких крупных устройств — только одна единица оборудования.
• Запрещено использовать вместо распределительного щита или для мощных нагрузок выше 16 А без согласования с проектом.
• Не совместим с металлическими трубами большего диаметра — максимальный размер ввода ограничен 25 мм.

Примеры использования

• Объединение проводов от выключателя света и розетки в комнате.
• Разветвление кабеля HDMI и Ethernet для телевизора и домашнего кинотеатра.
• Соединение сигналов от датчиков движения и системы «умный дом» в стене спальни.
• Переход между участками силового кабеля при ремонте проводки в старом доме.

Практические советы

• Перед монтажом проверьте, что внутренний объем коробки достаточен для количества и сечения кабелей — перегрузка вызывает нагрев.
• Выбивайте отверстия только там, где они действительно нужны — лишние отверстия снижают механическую прочность корпуса.
• При использовании в новых домах — устанавливайте коробку до финишной штукатурки, чтобы избежать повреждения при последующей отделке.
• Не используйте саморезы длиннее 15 мм — они могут задеть внутреннюю часть корпуса и повредить провода.
• Артикул sq1402-1001 совпадает с другими продуктами TDM ELECTRIC — при заказе партии убедитесь, что все коробки одного типа.
