Коробка распределительная с/у 80х40 пластиковые лапки, с крышкой (для полых стен) | SQ1403-1025 TDM

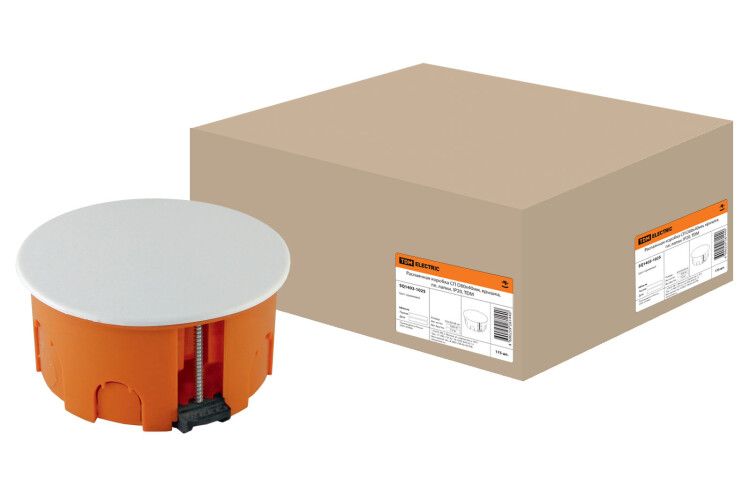

Коробка распределительная TDM ELECTRIC sq1403-1025 предназначена для скрытой установки в полых стенах, обеспечивает безопасное соединение и распределение проводов внутри конструкций из гипсокартона, пеноблоков или других легких перегородок. Коробка выполнена из экологически безопасного пластика, имеет круглую форму и фиксируется за счет пластиковых лапок.

Назначение и область применения

Коробка распределительная TDM ELECTRIC sq1403-1025 используется для организации точек ответвления электропроводки в стенах с внутренней полостью - например, в гипсокартонных перегородках, пеноблочных конструкциях или каркасных системах. Подходит для монтажа выключателей, розеток, светильников и других устройств, требующих доступа к кабелям. Установка осуществляется в процессе отделки помещения, после завершения основных работ по прокладке проводов.

Технические характеристики

• Форма: круглая
• Внешний диаметр: 80 мм
• Высота: 80 мм
• Ширина / глубина корпуса: 40 мм
• Внутренняя глубина: 37 мм
• Материал: полистирол (ПС) и полипропилен (ПП)
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Количество вводов: 8
• Диаметр вводов: 20–25 мм (подходят трубы ПНД, ПВХ, металлорукав)
• Допустимый диаметр кабеля: 16–25 мм
• Крепление крышки: защелкивающееся
• Цвет: красный
• Количество мест для установки устройств: 1
• Ввод с тыльной стороны: да - позволяет выводить кабели в сторону стены
• Ввод через выбивное отверстие: да - можно удалить часть материала для подключения труб
• Безгалогенный состав: да - материал не выделяет токсичных веществ при нагреве
• Степень защиты NEMA: 1 - защита от случайного прикосновения, не герметична

Совместимость и монтаж

Коробка TDM ELECTRIC sq1403-1025 устанавливается в подготовленное отверстие в полой стене. Для фиксации используются четыре пластиковые лапки, которые расклиниваются при закручивании винта на центральной оси. Крышка легко открывается и закрывается защелкой - для доступа к кабелям достаточно слегка надавить на край. Вводы позволяют пропускать трубы диаметром до 25 мм; перед монтажом отверстия выбиваются в нужном месте. Убедитесь, что толщина стены достаточна для размещения всей коробки - глубина 37 мм требует минимум 40 мм свободного пространства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих сетей переменного тока до 1000 В. Материалы (ПС и ПП) не поддерживают горение и не содержат галогенов - снижает риск образования ядовитых газов при перегреве. IP20 и NEMA 1 обеспечивают базовую защиту от контакта с токоведущими частями, но не подходят для влажных зон, наружной установки или помещений с высокой запыленностью.

Преимущества

• Экономичный вес и простота монтажа благодаря пластиковым лапкам - не требуется анкеровка в стене
• Шероховатая поверхность крышки позволяет наносить шпатлёвку и клеить обои - не требует дополнительной декоративной отделки
• Устойчивость к химическим воздействиям и влаге в пределах сухих помещений
• Восьмикратный ввод - удобно для распределения нескольких кабелей в одной точке
• Выбиваемые отверстия - гибкость в расположении входов под трубы

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, бассейн) - IP20 не защищает от влаги
• Не подходит для установки в сплошных бетонных или кирпичных стенах - требует полости для фиксации лапок
• Ограниченная внутренняя ёмкость (37 мм): не подходит для большого количества кабелей или мощных соединителей
• Крышка не герметична - не рекомендовано использовать там, где возможен контакт с пылью, насекомыми или паром
• Не предназначен для нагрузок выше 10 А - не заменяет силовые распределительные коробки

Примеры использования

• Распределительная точка для двух розеток и одного выключателя в комнате с гипсокартонными стенами
• Объединение кабелей от люстры и бра в зоне потолка
• Точка перехода между этажами в многоуровневых интерьерах
• Скрытая установка в офисных перегородках для питания рабочих мест

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по диаметру 80 мм - слишком маленькое отверстие затруднит установку, слишком большое - снизит удерживающую способность лапок
• При использовании металлических труб - обязательно используйте изоляционные вставки, чтобы исключить повреждение изоляции кабеля
• Не перегружайте коробку более чем 5–6 кабелями одновременно - даже при допустимом диаметре 25 мм, плотная укладка затрудняет обслуживание
• После монтажа крышки - протестируйте её на плотность защелкивания: она должна фиксироваться без усилий, но не выпадать при легком ударе
• Для лучшей адгезии шпатлёвки - слегка зашлифуйте поверхность крышки наждачной бумагой P120 перед финишной отделкой
