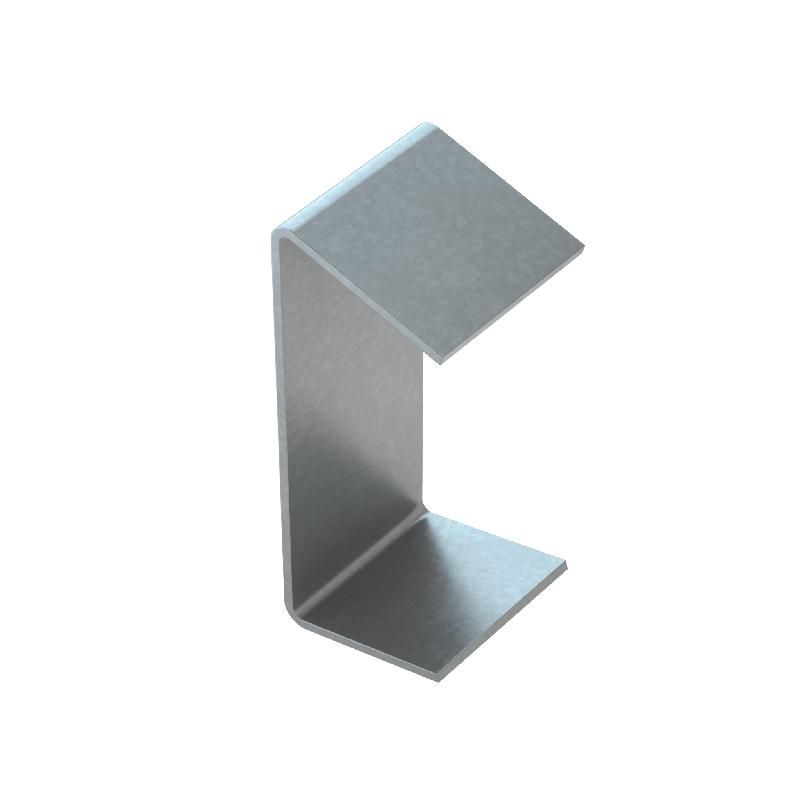

Распорка для швеллера 50х50х4,0 мм (под основание 120 мм) | RP41-114-2.5 КМ - профиль КМ-Профиль LO0568

Распорка для швеллера 50х50х4,0 мм (под основание 120 мм) КМ, КМ-профиль - это стальная оцинкованная распорка, предназначенная для сохранения геометрии U-профиля при монтаже крепежа. Применяется в системах кабельного монтажа на базе металлических лотков КМ-профиль, особенно там, где важна жесткость конструкции без деформаций.

Назначение и область применения

Распорка для швеллера 50х50х4,0 мм (под основание 120 мм) КМ, КМ-профиль используется для предотвращения сплющивания стенок U-профиля при затяжке болтов или саморезов. Она удерживает внутреннее расстояние между боковыми полками швеллера, обеспечивая равномерную нагрузку и надежное крепление оборудования, кабельных трасс или других элементов.

Подходит для установки в металлические лотки серии КМ-профиль, а также в аналогичные профили с аналогичными габаритами. Применяется в закрытых помещениях: серверных, электрощитовых, производственных цехах, офисах. Не рекомендуется для открытых площадок или агрессивных сред.

Технические характеристики

• Тип изделия: распорка, скоба монтажная
• Материал: сталь
• Толщина материала: 2,5 мм
• Покрытие: горячая оцинковка по методу Сендзимира
• Цвет: светло-серый
• Габариты: под основание 120 мм, соответствует швеллеру 50×50×4,0 мм
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях сухого и умеренно влажного воздуха, без конденсата и агрессивных паров
• Артикулы: rp41*114*2.5, lo0568, rp41-114-2.5

Совместимость и монтаж

Распорка для швеллера 50х50х4,0 мм (под основание 120 мм) КМ, КМ-профиль совместима со всеми U-профилями серии КМ-профиль, имеющими внутреннюю ширину до 120 мм. Монтируется внутрь профиля перед фиксацией крепежа - она вставляется перпендикулярно оси швеллера и зажимается между его боковыми полками.

Не требует дополнительных инструментов: достаточно вставить распорку рукой, затем завести крепеж через отверстия в профиле. Для точного расположения используйте шаблон или замер внутреннего расстояния профиля - распорка должна плотно, без люфта, удерживать стенки на заданном расстоянии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинковка по методу Сендзимира обеспечивает равномерное покрытие и долговечность против коррозии в условиях сухих и слабоагрессивных сред. Соответствует нормам безопасности для электромонтажных работ в помещениях.

Преимущества

• Предотвращает деформацию профиля при затяжке крепежа - сохраняет прочность всей конструкции
• Оцинкованное покрытие защищает от ржавчины в условиях сухого климата
• Простая установка без сварки или специальных инструментов
• Совместима с другими элементами системы КМ-профиль - можно комбинировать с кронштейнами, переходниками и креплениями
• Экономит время при сборке - не требуется подбор толщин прокладок или усиление профиля

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах (например, в канализационных коллекторах, на улице, в химических цехах)
• Не подходит для профилей с внутренней шириной менее 114 мм или более 120 мм - возможен люфт или перегрузка
• Не рассчитана на механические удары или динамические нагрузки - только статическая фиксация
• Не является несущим элементом - не воспринимает вес оборудования, только препятствует деформации профиля

Примеры использования

• Фиксация кабельных лотков к потолку или стене с помощью анкеров - распорка предотвращает сдавливание профиля
• Монтаж панелей управления, щитов автоматики на металлическом каркасе из швеллеров
• Создание опорных рам для конвейеров, станков, вентиляционных каналов в производственных помещениях
• Обустройство кабельных трасс в серверных и телекоммуникационных шкафах

Практические советы

• Перед установкой проверьте внутренний размер швеллера - он должен точно соответствовать 120 мм. Небольшие отклонения могут вызвать перекос или недостаточную фиксацию
• Если вы используете длинные участки профиля, устанавливайте распорки через каждые 60–80 см - так снижается риск прогиба
• Не используйте распорку для швеллеров с толщиной стенки меньше 4 мм - возможно повреждение кромок
• При необходимости можно использовать несколько распорок одновременно - например, две рядом для увеличенной жесткости
• Храните изделие в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой
