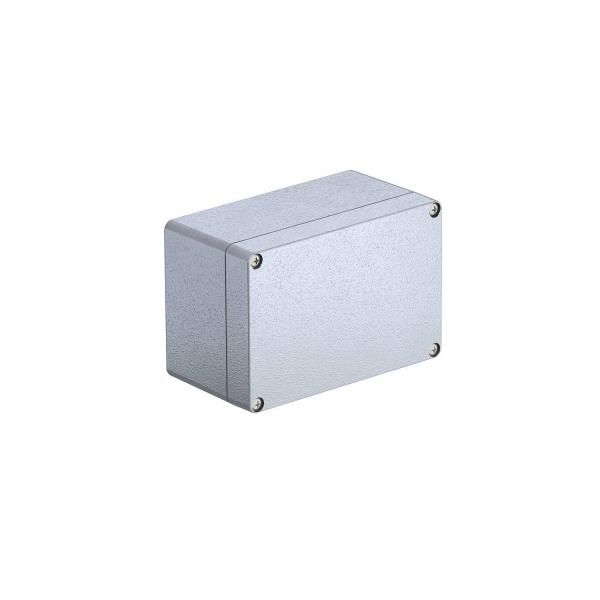

Распределительная коробка ALU 125x80x57 - Mx 120805 SGR OBO Bettermann 2011312 2011312_V1

Распределительная коробка алюминиевая 125x80x57 мм от OBO BETTERMANN (артикул MX 120805 SGR) — герметичный корпус из алюминия для защиты электрооборудования в сложных условиях: на улице, в тоннелях, на промышленных объектах. Коробка обеспечивает надёжную изоляцию и заземление, совместима с широким спектром кабельных вводов.

Назначение и область применения

Распределительная коробка алюминиевая 125x80x57 мм предназначена для установки внутри или снаружи помещений там, где требуется защита от пыли, влаги, перепадов температур и механических повреждений. Подходит для монтажа коммутационных устройств, клемм, реле, модулей управления в промышленных системах: на конвейерах, в насосных станциях, на железнодорожных путях, в энергоустановках и других местах с высокой степенью запылённости или влажности.

Технические характеристики

• Габариты: 125×80×57 мм — компактный размер для ограниченного пространства
• Материал корпуса: алюминий — лёгкий, коррозионностойкий, хорошо рассеивает тепло
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления
• Рабочая температура: от –40 °C до +125 °C — работает в экстремальных климатических условиях
• Покрытие: порошковое (RAL 7001) — устойчиво к УФ-излучению, химическому воздействию и царапинам
• Тип крышки: закрытого типа — плотное прилегание без щелей
• Крепление крышки: винтовое — надёжное фиксирование, возможность многократного открывания
• Комплектация: уплотнитель, болты из нержавеющей стали, два заземляющих болта для выравнивания потенциалов
• Возможность расширения: да — можно дополнять дополнительными элементами через кабельные вводы
• Форма: прямоугольная — удобна для групповой установки и монтажа в шкафах

Совместимость и монтаж

Коробка рассчитана на открытый монтаж — крепится на стену, опору или раму с помощью отверстий в боковых стенках. Для подключения кабелей используются стандартные кабельные вводы (не входят в комплект). Диаметр посадочных отверстий под вводы соответствует типовым решениям (например, M20, M25). Монтаж возможен как вертикально, так и горизонтально. Винтовое крепление крышки требует лишь обычного шестигранника или отвёртки. Наличие двух заземляющих болтов позволяет легко подключить провод заземления к корпусу — важно для безопасности в промышленных сетях.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 (стандарт степени защиты IP66) и EN 61386-24 (для распределительных коробок). Порошковое покрытие и материал корпуса обеспечивают долговечность даже при постоянном контакте с агрессивными средами. Применение нержавеющих болтов предотвращает коррозию в условиях повышенной влажности. Коробка не содержит свинца и других опасных веществ — соответствует RoHS.

Преимущества

• Алюминиевый корпус легче стального, но сохраняет жёсткость — снижает нагрузку на крепёж
• IP66 обеспечивает надёжную защиту в дождливую погоду, на открытом воздухе и в помещениях с мойкой оборудования
• Широкий температурный диапазон — подходит для холодных регионов и нагреваемых зон рядом с оборудованием
• Порошковое покрытие не выгорает на солнце и не трескается при перепадах температур
• Возможность расширения — можно добавлять новые кабельные вводы без замены всей коробки
• Встроенные заземляющие болты экономят время при монтаже системы заземления

Ограничения применения

• Не предназначен для погружения в воду — IP66 не равен IP68
• Не рекомендован для установки в зонах с постоянным воздействием открытого пламени или высоких температур выше +125 °C
• Корпус не имеет внутренних креплений для DIN-рейки — необходимо использовать внешние кронштейны или адаптеры
• Размеры малы — не подходят для крупных автоматических модулей; лучше использовать для распределительных точек или малых контроллеров

Примеры использования

• Распределительная коробка на уличной станции управления освещением
• Защита клеммных колодок на конвейере в пищевой промышленности
• Монтаж сигнализаторов уровня жидкости в канализационных колодцах
• Локальная точка подключения датчиков на железной дороге
• Обвязка частотного преобразователя в цехе с высокой влажностью

Практические советы

• Перед монтажом проверьте, что отверстия под кабельные вводы соответствуют вашим кабелям — используйте вводы с уплотнительными кольцами
• При использовании в сырых местах обязательно подсоедините заземляющий провод к одному из болтов — это обязательное условие безопасности
• Не затягивайте винты крышки слишком сильно — алюминий мягкий, есть риск повредить резьбу
• При необходимости окраски корпуса — используйте только краски, совместимые с алюминием и порошковым покрытием
• Артикул MX 120805 SGR — это одна модель из серии VBS. Убедитесь, что вы заказываете именно её, а не аналоги с другими габаритами
