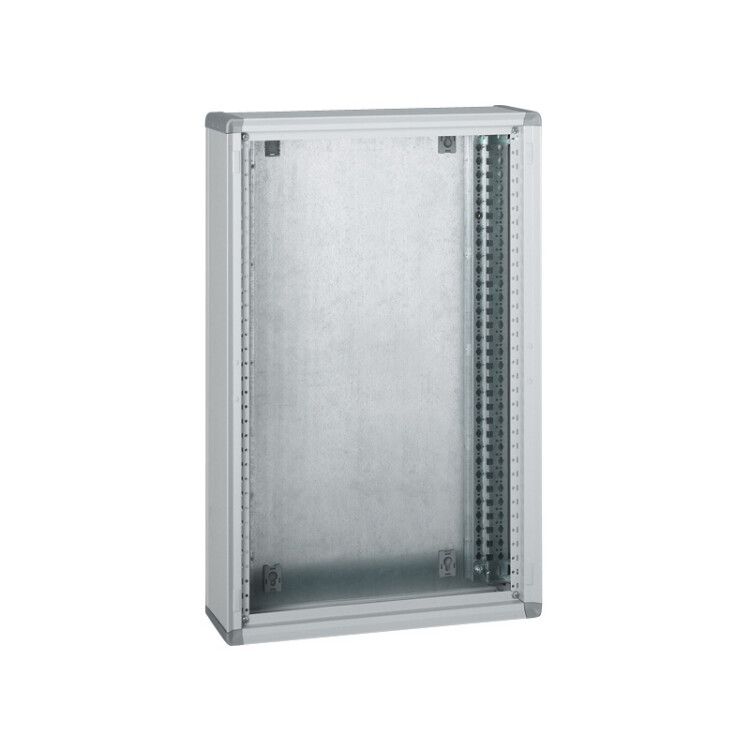

Распределительный шкаф XL3 400 - металлический высота 1050 мм | 020106 Legrand

Шкаф распределительный металлический XL3 400 1050x575x175мм от Legrand предназначен для компактного размещения коммутационного оборудования до 400 А в помещениях с умеренным климатом. Этот напольный шкаф из стали с порошковым покрытием обеспечивает надёжную защиту и легко интегрируется в системы распределения электроэнергии - особенно удобен при сборке многосекционных щитовых решений.

Назначение и область применения

Шкаф распределительный металлический XL3 400 1050x575x175мм используется для установки автоматических выключателей, контакторов, УЗО и другой аппаратуры до 400 А. Подходит для распределительных пунктов в общественных зданиях: школах, больницах, офисах, торговых центрах. Применяется там, где требуется жесткая фиксация оборудования и доступ к нему с одной стороны.

Технические характеристики

• Габариты: 1050×575×175 мм (высота × ширина × глубина)
• Номинальное напряжение: до 1000 В
• Номинальный ток: 400 А
• Степень защиты: IP30 - защита от твёрдых предметов более 2,5 мм, но не от воды
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с высоты 40 см)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Цвет: серый
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95%
• Количество дверей: одна, открывающаяся на петлях
• Соответствие нормам: МЭК EN 60529
• Способ монтажа: напольный
• Комплектность: некомплектный - внутри пустой, без аппарата
• Подходит для метрического монтажа: да - совместим с DIN-рейками и метрическими креплениями

Совместимость и монтаж

Шкаф XL3 400 от Legrand спроектирован для модульного соединения. Несколько шкафов можно соединить в одну линию без дополнительных элементов - достаточно четырёх болтов и гаек на боковых стенках. Соединение возможно как горизонтально, так и вертикально, что позволяет формировать сложные конфигурации. Кабельные входы предусмотрены как снизу, так и сверху - для внутренних и внешних кабельных трасс. Для монтажа необходима ровная, несущая площадка; вес шкафа - около 35–40 кг, требует двух человек при установке.

Безопасность и стандарты

Шкаф соответствует международному стандарту МЭК EN 60529, определяющему классы защиты IP. IP30 гарантирует защиту от проникновения крупных твёрдых объектов, но не защищает от влаги - поэтому применение допускается только во внутренних помещениях. Ударопрочность IK08 соответствует требованиям к оборудованию в местах с повышенным риском механических воздействий. Порошковое покрытие снижает риск возникновения точечной коррозии.

Преимущества

• Модульная система - возможность создания длинных линий шкафов без переходных элементов
• Высокая прочность корпуса благодаря стали и IK08
• Простота монтажа: все крепёжные точки предварительно просверлены
• Совместимость с метрическими системами крепления - удобно для современной аппаратуры
• Порошковое покрытие - долговечность и устойчивость к химическим средам

Ограничения применения

• Не подходит для наружной установки - IP30 не защищает от влаги и осадков
• Не рекомендован для помещений с постоянной влажностью выше 95% или температурой ниже −25C
• Некомплектный - необходимо самостоятельно закупать и монтировать аппаратуру
• Ограниченная глубина (175 мм): не подходит для установки крупногабаритных устройств типа частотных преобразователей

Примеры использования

• Главный распределительный щит в учебном корпусе
• Секция питания конвейерной линии на заводе
• Объединённая группа из трёх шкафов XL3 400 для распределения энергии по этажам офисного здания
• Аппаратная в подвале с центральным питанием и кабельными каналами сверху

Практические советы

• Перед заказом проверьте посадочные размеры: ширина 575 мм и глубина 175 мм должны свободно проходить через дверные проёмы
• При соединении нескольких шкафов используйте одинаковые модели - разница в толщине стенок может нарушить герметичность стыка
• Для кабельного ввода снизу используйте кабельные вводы с уплотнением - даже при IP30 важно исключить попадание пыли
• Из-за малой глубины не устанавливайте устройства с большими радиаторами - возможен перегрев
• Шкаф XL3 400 от Legrand лучше всего использовать в связке с другими изделиями серии XL3 - они имеют единые крепёжные и кабельные решения
