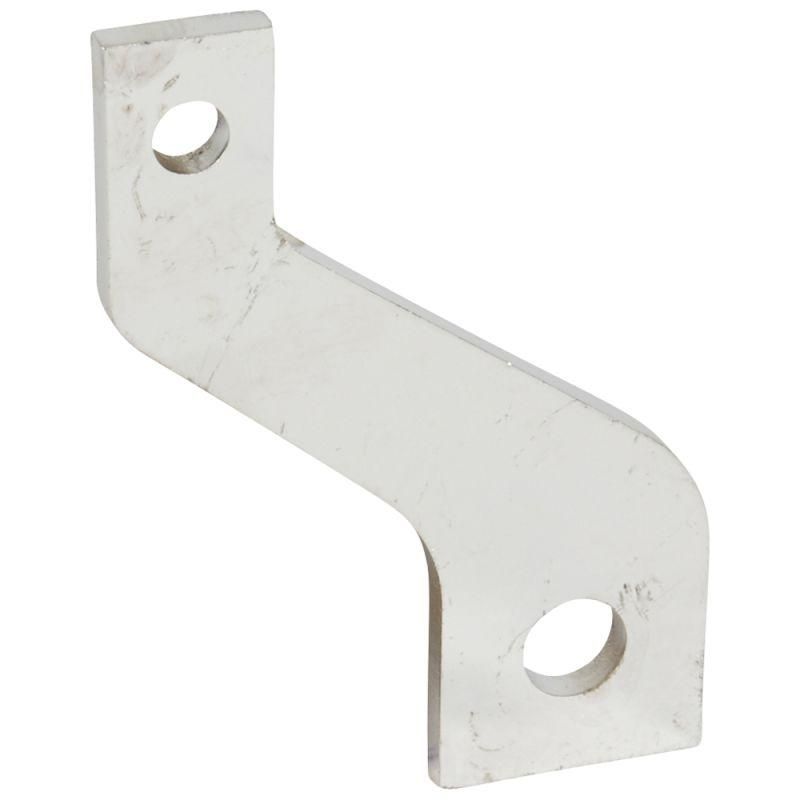

Расширитель полюсный DPX-IS 250 Leg 027322 Legrand

Полюсный расширитель DPX-IS 250 от Legrand предназначен для увеличения количества полюсов автоматических выключателей серии DPX-IS 250, обеспечивая гибкую настройку защиты цепей в распределительных щитах.

Назначение и область применения

Полюсный расширитель DPX-IS 250 используется для модульного расширения числа полюсов у автоматических выключателей серии DPX-IS 250. Он позволяет преобразовать двухполюсный аппарат в трёх- или четырёхполюсный без замены всего устройства. Применяется в системах распределения электроэнергии, где требуется адаптация защиты под изменённую топологию сети - например, при переходе с однофазной на трёхфазную нагрузку или при необходимости изоляции нулевого провода.

Технические характеристики

• Совместим только с автоматическими выключателями серии DPX-IS 250
• Увеличивает количество полюсов на один или два (в зависимости от исходного аппарата)
• Работает при температуре от -25C до +60C
• Максимальная рабочая мощность соответствует характеристикам базового выключателя DPX-IS 250
• Не содержит собственных механизмов отключения - работает только через связь с основным устройством

Совместимость и монтаж

Полюсный расширитель DPX-IS 250 монтируется механически и электрически прямо на переднюю часть выключателя DPX-IS 250. Соединение осуществляется через шины внутри корпуса - внешние провода подключаются к новым контактам расширителя. Установка требует отключения питания и выполнения работ в соответствии с правилами безопасности. Для надёжной работы необходимо точно совмещать фиксирующие защёлки и проверить плотность соединения после установки.

Преимущества

• Экономит время и средства - не нужно менять весь автоматический выключатель при изменении схемы
• Обеспечивает единый стиль и соответствие стандартам всей группы аппаратов в щите
• Имеет ту же степень защиты и класс износостойкости, что и оригинальный DPX-IS 250
• Поддерживает сохранение сертификатов и испытаний базового устройства

Ограничения применения

• Не совместим с другими сериями выключателей, даже от Legrand - например, с DPX или iC60
• Не применяется для выключателей с интегрированными функциями (например, дифференциальной защиты или коммутационными элементами вне основного полюса)
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации
• Не предназначен для эксплуатации во взрывоопасных зонах

Примеры использования

• Добавление третьего полюса в трёхфазном щите для управления двигателем с изоляцией N-проводника
• Перестройка существующего двухполюсного автомата в четырёхполюсный при реконструкции системы TN-S
• Модернизация старых щитов без замены всех компонентов - особенно актуально при ограниченном бюджете

Практические советы

• Перед покупкой проверьте модель базового выключателя - он должен быть именно DPX-IS 250, а не другой версии
• Убедитесь, что свободное место в щите позволяет установить расширитель - он увеличивает глубину сборки на 40–50 мм
• При монтаже используйте только оригинальные крепления и не допускайте перекосов - это снижает риск нагрева контактов
• После установки проведите контрольное включение под минимальной нагрузкой и проверьте температуру контактов через 15 минут
