МИНИМАЛЬНОГО НАПРЯЖЕНИЯ MN DC24V (630) | SPD-MN-D-06-L Systeme Electric РАСЦЕПИТЕЛЬ APC

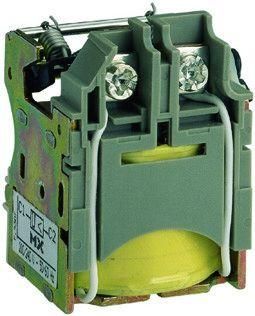

Расцепитель минимального напряжения MN DC24V (630) от компании Systeme Electric предназначен для обеспечения безопасного отключения автоматического выключателя при падении напряжения ниже допустимого уровня. Этот элемент используется в системах с постоянным током, где важна надежная защита оборудования от некорректной работы из-за просадки напряжения.

Назначение и область применения

Расцепитель минимального напряжения MN DC24V (630) устанавливается на автоматические выключатели серии SystemePact CCB и отключает их при снижении напряжения управления ниже порога срабатывания. Он предотвращает автономное включение выключателя при отсутствии питания - даже при попытке ручного или электрического включения. Это особенно важно в системах, где внезапное восстановление питания может вызвать опасность: например, на производственных линиях, в системах управления насосами, вентиляцией или зарядными устройствами.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Постоянный (DC)
• Номинальное напряжение питания: 24 В
• Номинальный ток выключателя: 630 А
• Диапазон срабатывания по току КЗ: 0,35–0,7 А (для внутреннего контроля расцепителя)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Расцепитель минимального напряжения MN DC24V (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB. Установка выполняется справа под передней крышкой выключателя - доступ к клеммам осуществляется после снятия крышки. Монтаж требует отключения питания и соблюдения правил безопасности при работе с высокотоковыми цепями. Подключение проводов - к клеммам расцепителя, расположенным на боковой стороне устройства. Нельзя использовать этот расцепитель с другими сериями выключателей, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Применяется в соответствии с рекомендациями производителя Systeme Electric. Отсутствие внешних средств защиты (например, предохранителей) не освобождает от необходимости соблюдать правила электробезопасности при установке и обслуживании.

Преимущества

• Обеспечивает принудительную блокировку включения при потере напряжения - повышает безопасность персонала и оборудования.
• Стабильная работа при температурных колебаниях и в условиях промышленной среды.
• Интегрированная конструкция минимизирует риск неправильного подключения.
• Поддерживается официальной гарантией 2 года от Systeme Electric.

Ограничения применения

• Не работает при отсутствии напряжения 24 В DC - при его пропадании выключатель остаётся заблокированным до восстановления питания.
• Не предназначена для переменного тока (AC); использование с AC приведёт к выходу из строя.
• Не подлежит регулировке порога срабатывания - фиксированное значение определяется конструкцией.
• Требует наличия исправного источника 24 В DC с достаточной мощностью для поддержания срабатывания катушки.

Примеры использования

• Производственные участки с автоматическими станками - предотвращает самопроизвольный запуск после сбоя сети.
• Системы водоснабжения и канализации - защищает насосы от включения при недостаточном напряжении.
• Энергоустановки с резервным питанием - контролирует работу при переходе на аккумуляторы.
• Линии с частотными преобразователями - исключает запуск двигателей при просадках напряжения.

Практические советы

• Перед установкой проверьте наличие напряжения 24 В DC на входе расцепителя - используйте тестер.
• Убедитесь, что источник питания способен обеспечить ток более 0,7 А - этого достаточно для надёжного срабатывания катушки.
• При ремонте или замене выключателя сохраните оригинальное положение расцепителя - он рассчитан именно на правую сторону корпуса SystemePact CCB.
• Не закрывайте крышку выключателя до окончания подключения проводов - доступ к клеммам ограничен.
• При длительном отключении питания помните: включение возможно только после восстановления 24 В DC - никаких обходных путей.
