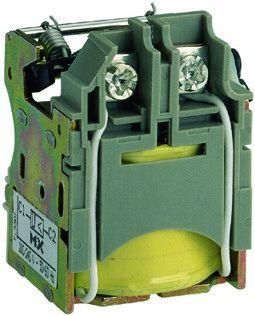

МИНИМАЛЬНОГО НАПРЯЖЕНИЯ MN DC24V (125) | SPD-MN-D-01-L Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель минимального напряжения MN DC24V (125) от компании Systeme Electric предназначен для обеспечения безопасного отключения автоматического выключателя при падении напряжения ниже допустимого уровня. Этот элемент используется в системах с постоянным током, где важна надежная защита оборудования от аварийного режима низкого напряжения.

Назначение и область применения

Расцепитель минимального напряжения MN DC24V (125) устанавливается на автоматические выключатели серии SystemePact CCB с номинальным током 125 А. Его задача - предотвращать включение или сохранять выключатель в отключенном состоянии, если напряжение на управляющей цепи опускается ниже порога срабатывания. Это особенно важно в системах с батарейными источниками питания, резервными источниками или там, где перебои в питании могут повредить оборудование или вызвать опасную ситуацию.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Постоянный (DC)
• Номинальное напряжение питания: 24 В
• Ток срабатывания: 0,35–0,7 А
• Гарантийный срок: 24 месяца
• Монтаж: Справа под передней крышкой выключателя (для моделей SystemePact CCB)

Совместимость и монтаж

Расцепитель MN DC24V (125) совместим только с автоматическими выключателями серии SystemePact CCB, рассчитанными на номинальный ток 125 А. Установка выполняется с правой стороны корпуса выключателя, под передней крышкой - доступ к клеммам возможен после снятия крышки. Подключение осуществляется через два провода: положительный и отрицательный. Напряжение 24 В постоянного тока подаётся непосредственно на клеммы расцепителя. Без подачи питания расцепитель механически блокирует возможность включения выключателя - даже при ручной попытке.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на устройства коммутационной аппаратуры. Применяется в соответствии с рекомендациями производителя Systeme Electric для систем с контролируемым уровнем напряжения. Отсутствие внешнего питания автоматически переводит выключатель в состояние «заблокировано», что исключает случайное включение при нестабильном энергоснабжении.

Преимущества

• Обеспечивает гарантированное отключение при проседании напряжения - защищает чувствительное оборудование от работы в нештатных условиях.
• Физическая блокировка включения при отсутствии питания - предотвращает ручное или дистанционное включение без контроля.
• Устойчивый рабочий диапазон тока (0,35–0,7 А) позволяет использовать с различными источниками управления, включая PLC и релейные схемы.
• Простая установка и замена - не требует доработки корпуса выключателя.

Ограничения применения

• Не работает с переменным током - только для цепей постоянного тока 24 В.
• Подходит только для выключателей SystemePact CCB с номиналом 125 А - несовместим с другими сериями или токами.
• Не является устройством защиты от перегрузки или КЗ - применяется только для контроля напряжения управления.
• Требует стабильного источника 24 В DC - скачки или помехи в сети могут вызывать ложные срабатывания.

Примеры использования

• Энергообеспечение станков с ЧПУ - отключение при отказе UPS или падении напряжения в сети.
• Автоматизированные конвейеры с резервным питанием - предотвращение запуска при недостаточном заряде батарей.
• Системы освещения и вентиляции в критичных зонах - обеспечение остановки при сбоях в работе генераторов.
• Промышленные щитовые системы с многоступенчатой защитой - как часть комплексной схемы безопасности.

Практические советы

• Перед установкой проверьте соответствие модели выключателя - только SystemePact CCB 125 A.
• При подключении соблюдайте полярность: +24 В и GND должны быть правильно соединены - неверное подключение не приведёт к срабатыванию, но может повредить внутреннюю схему.
• Используйте экранированные кабели для управляющих цепей, чтобы избежать влияния ЭМИ от частотных преобразователей или двигателей.
• Проверяйте уровень напряжения на входе расцепителя регулярно - даже незначительное падение ниже 20 В может заблокировать включение.
• При обслуживании всегда отключайте питание до снятия крышки - расцепитель остаётся активным даже при отключенном основном контакте.
