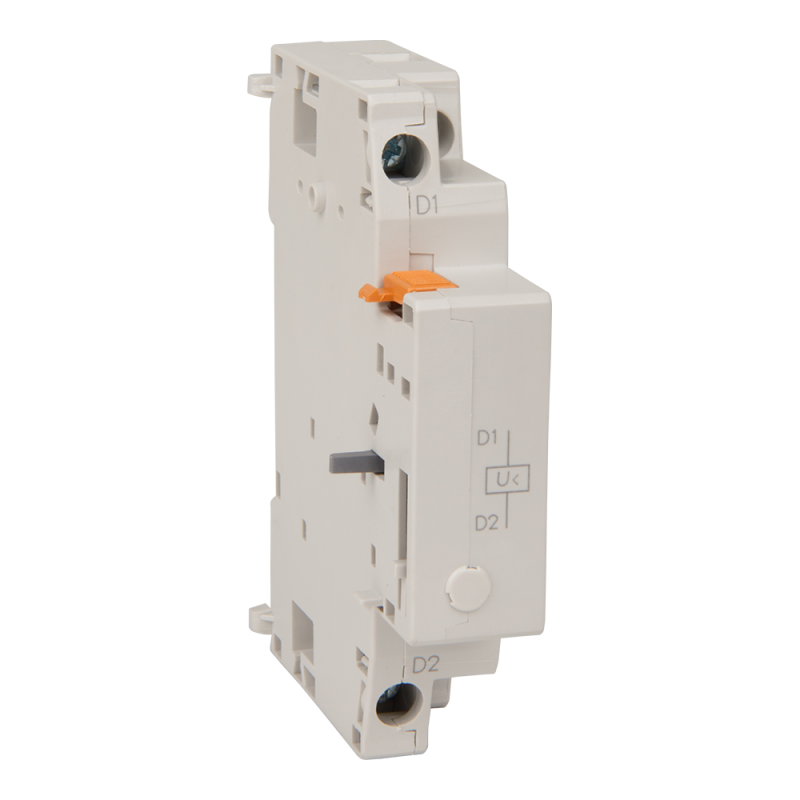

Расцепитель минимального напряжения OptiStart MP-U24-T2 |340194| КЭАЗ

Расцепитель минимального напряжения OptiStart MP-U24-T2 КЭАЗ - устройство для автоматического отключения автоматических выключателей при падении напряжения ниже установленного уровня. Применяется в системах управления энергонасыщенным оборудованием, где важна безопасная остановка при сбоях сети.

Назначение и область применения

Расцепитель минимального напряжения OptiStart MP-U24-T2 КЭАЗ обеспечивает защиту оборудования от некорректной работы при просадках напряжения. Когда напряжение в цепи управления падает ниже порогового значения (обычно около 35–70 % от номинала), расцепитель активируется и механически отключает выключатель. Это предотвращает самозапуск машин после восстановления питания, что особенно важно на производствах с опасными процессами - например, на станках, конвейерах, насосных станциях и в системах вентиляции.

Технические характеристики

• Тип расцепителя: минимального напряжения
• Тип напряжения управления: переменный ток (AC)
• Номинальное напряжение питания: 24 В
• Подключение: винтовые зажимы
• Совместимость: с автоматическими выключателями серии OptiStart
• Рабочий температурный диапазон: от -20 C до +60 C
• Индикация: визуальный сигнал срабатывания (видимый флаг состояния)
• Функция температурной компенсации: встроена - гарантирует стабильную работу при колебаниях температуры окружающей среды

Совместимость и монтаж

Расцепитель OptiStart MP-U24-T2 КЭАЗ устанавливается на выключатели серии OptiStart. Подключение осуществляется через винтовые клеммы - провода зачищаются и затягиваются отверткой. Напряжение 24 В AC подаётся на входные контакты расцепителя. Устройство не имеет собственных переключающих контактов - оно работает исключительно как исполнительный элемент, воздействующий на механизм отключения выключателя. Для правильной установки проверьте совпадение посадочных размеров с моделью выключателя. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационной аппаратуры. Обеспечивает надёжное отключение при нарушениях в сети, снижая риск повреждений оборудования и травм персонала. Индикация срабатывания позволяет оперативно диагностировать причину отключения без дополнительных измерений.

Преимущества

• Стабильная работа в широком диапазоне температур - подходит для холодных цехов и жарких помещений
• Встроенная температурная компенсация исключает ложные срабатывания из-за нагрева корпуса
• Чёткая визуальная индикация - легко определить, было ли отключение вызвано просадкой напряжения
• Совместим с аксессуарами OptiStart - можно использовать в составе комплексной системы защиты
• Высокая отключающая способность - до 100 кА, что обеспечивает надёжность даже при коротких замыканиях
• Поддерживается координация типа 1 и 2 с контакторами OptiStart K - упрощает проектирование защитных цепей

Ограничения применения

• Не применяется в сетях постоянного тока - требует именно переменного напряжения 24 В AC
• Не является самостоятельным выключателем - обязательно нужен совместимый автоматический выключатель OptiStart
• Не рассчитан на частые включения/выключения - длительная работа при напряжении ниже порога может привести к перегреву катушки
• Не подходит для защиты от перенапряжения - только от недостатка напряжения

Примеры использования

• Автоматическое отключение станков ЧПУ при сбое в сети - предотвращает брак деталей и выход из строя серводвигателей
• Защита насосных групп в водоснабжении - исключает запуск насосов при низком напряжении, когда они работают в режиме перегрузки
• Системы вентиляции в химпроизводстве - остановка вентиляторов при просадке напряжения предотвращает образование взрывоопасных смесей
• Линии конвейеров на пищевых предприятиях - безопасная пауза при сбоях, чтобы избежать переполнения или заклинивания

Практические советы

• Перед установкой проверьте фактическое напряжение на входе расцепителя - оно должно быть стабильно 24 В AC +-10%
• При использовании в условиях высокой вибрации дополнительно закрепите устройство и используйте антивибрационные прокладки
• Обязательно убедитесь, что выключатель, на который устанавливается расцепитель OptiStart MP-U24-T2 КЭАЗ, имеет механический интерфейс для внешнего расцепителя
• Не подключайте нагрузку выше 100 А к системе - максимальная нагрузка определяется выключателем, а не расцепителем
• При обслуживании всегда отключайте питание 24 В AC - даже при отключенном основном автомате возможна подача напряжения на управление
