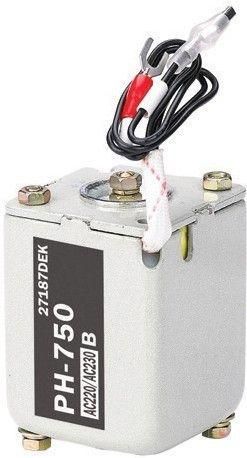

Расцепитель независимый AC 230В ВА-750 от DEKraft - это аксессуар для дистанционного отключения автоматических выключателей семейства ВА-750. Устройство работает при переменном напряжении 230 В и позволяет удалённо размыкать цепь через управление питанием катушки, не требуя физического доступа к выключателю.

Назначение и область применения

Расцепитель независимый AC 230В ВА-750 предназначен для командного отключения автомата при подаче напряжения на его катушку. Он используется там, где необходимо удалённо отключить нагрузку - например, при аварийной ситуации, по сигналу системы безопасности или из центрального пункта управления. Подходит для установки на автоматы серии ВА-750, применяемые в распределительных щитах промышленных объектов, станциях, конвейерах и системах автоматизации.

Технические характеристики

• Тип: Независимый расцепитель - активируется внешним сигналом, не зависит от тока нагрузки
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 230 В +-10%
• Совместим с автоматическими выключателями серии ВА-750
• Не имеет собственной защиты - работает только как исполнительный элемент

Совместимость и монтаж

Расцепитель независимый AC 230В ВА-750 устанавливается исключительно на автоматические выключатели ВА-750 от DEKraft. Крепится механически на переднюю часть корпуса автомата, соединяясь с механизмом расцепления. Для работы требуется подключение двух проводов к клеммам расцепителя - фаза и ноль. Монтаж выполняется при отключенном питании. Не допускается установка на другие модели автоматов - даже аналогичные по габаритам - без официальной совместимости от производителя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аксессуаров автоматических выключателей. Обеспечивает надёжное срабатывание при напряжении от 85% до 110% от номинала (195–253 В). При снижении напряжения ниже 85% - расцепление не происходит, что предотвращает ложные срабатывания.

Преимущества

• Мгновенное отключение при подаче напряжения - время срабатывания менее 50 мс
• Высокая надёжность за счёт проверенной конструкции катушки и механического привода
• Не требует внешнего источника постоянного тока - работает от стандартной сети 230 В AC
• Интегрируется в существующую систему ВА-750 без доработок шины или модификаций

Ограничения применения

• Не предназначена для частых циклов включения/выключения - рекомендовано не более 10 операций в час
• Не работает при отсутствии напряжения 230 В - не является источником сигнала, только исполнителем
• Запрещено использовать с автоматами других серий - даже если они имеют похожий форм-фактор
• Не рассчитана на работу в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Отключение оборудования при сработавшей пожарной сигнализации
• Дистанционное отключение станка из пульта управления
• Автоматическое отключение участка цепи при перегрузке по другому контуру
• Обесточивание зон обслуживания при плановых работах по расписанию

Практические советы

• Проверьте соответствие типа автомата - расцепитель совместим только с ВА-750, а не с другими сериями DEKraft
• Подключайте питание к расцепителю через отдельную защиту (например, автомат 6 А) - чтобы избежать повреждений при КЗ в цепи управления
• При использовании в помещениях с высокой запылённостью - обеспечьте герметичность клеммной колодки
• Не используйте удлинители или переходники для подачи 230 В - напряжение должно подводиться напрямую
• После монтажа протестируйте срабатывание - кратковременно подайте 230 В и убедитесь, что автомат отключился
