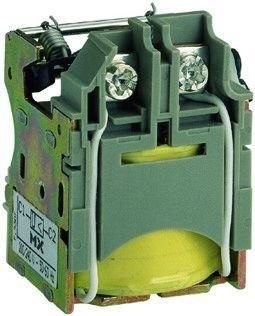

НЕЗАВИСИМЫЙ MX AC220V ЛЕВЫЙ (630) | SPD-MXA2-06-L Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель независимый MX AC220V левый (630) от Systeme Electric предназначен для дистанционного отключения автоматических выключателей серии SystemePact CCB при подаче управляющего сигнала. Устройство совмещается с выключателями на 630 А и работает от сети переменного тока 220 В. Артикул spd-mxa2-06-l обеспечивает точную совместимость с левой стороной корпуса аппарата.

Назначение и область применения

Расцепитель независимый MX AC220V левый (630) используется для удалённого отключения автомата без физического воздействия на рукоятку. Он активируется внешним сигналом - например, от кнопки аварийной остановки, системы безопасности или контроллера. Применяется в системах, где требуется быстрое и надёжное отключение нагрузки: промышленные станки, конвейеры, системы вентиляции, энергообъекты, автоматические линии производства.

Технические характеристики

• Тип: независимый расцепитель - срабатывает только при подаче напряжения, не реагирует на ток нагрузки
• Род тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Диапазон рабочего тока: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания
• Максимальный номинальный ток выключателя, с которым совместим: 630 А
• Гарантийный срок: 24 месяца
• Положение установки: левая сторона, под передней крышкой выключателя

Совместимость и монтаж

Расцепитель независимый MX AC220V левый (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Монтаж выполняется только на левой стороне корпуса, под передней крышкой - до установки крышки необходимо зафиксировать расцепитель в специальный паз. Подключение управляющих проводов осуществляется к клеммам на боковой поверхности устройства. Не допускается установка справа или на других сериях выключателей - даже аналогичных по току.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Работает в рамках класса защиты IP20 - не предназначено для открытых или влажных сред. Электромагнитная совместимость обеспечена в пределах промышленной среды. Сертификация подтверждена производителем Systeme Electric для использования в промышленных электроустановках.

Преимущества

• Стабильное срабатывание при напряжении 220 В - не требует преобразователей или стабилизаторов
• Фиксированная позиция «левый» гарантирует правильную сборку без ошибок монтажа
• Низкий потребляемый ток (0,7–1,1 А) снижает нагрузку на управляющую цепь
• Интегрированная конструкция - не требует дополнительных креплений или адаптеров

Ограничения применения

• Не работает при постоянном токе (DC) - только для 220 В переменного тока
• Нельзя использовать с выключателями вне серии SystemePact CCB DC
• Запрещена установка в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Не применяется для частого включения/выключения более 500 раз в час - возможен износ контактов

Примеры использования

• Автоматический выключатель 630 А на входе цехового щита - расцепитель подключён к кнопке аварийной остановки
• Линия конвейера: при сработке датчика перегрева система подаёт 220 В на расцепитель - выключатель отключает питание
• Энергосистема объекта: расцепитель связан с ЦСП (центральной системой управления) - при возникновении ЧП происходит дистанционное отключение

Практические советы

• Перед монтажом проверьте, что выключатель имеет свободный левый отсек под крышку - иначе расцепитель не установится
• Провода управления должны иметь сечение не менее 1,5 мм2 - чтобы минимизировать потери напряжения
• Не используйте длинные кабели (>10 м) без учёта падения напряжения - при малом токе срабатывания (0,7 А) даже 10 В потерь могут помешать работе
• Проверяйте целостность цепи управления мультиметром - отсутствие напряжения на клеммах расцепителя не всегда означает отказ самого устройства
• При замене - используйте оригинальный артикул spd-mxa2-06-l. Аналоги с другим положением (правый) или напряжением (например, 24 В DC) не подходят.
