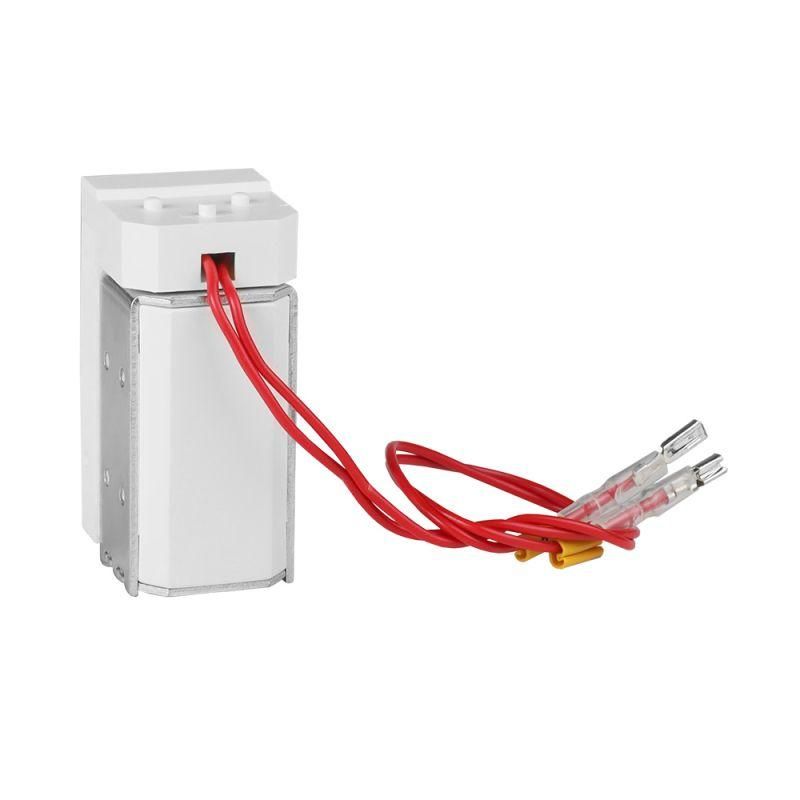

Расцепитель независимый OptiMat A S1 110VDC КЭАЗ 366164

Расцепитель независимый OptiMat A S1 1 КЭАЗ 110VDC - устройство для удалённого отключения автоматического выключателя по сигналу с внешней цепи. Применяется в системах автоматизации и защиты оборудования, где требуется дистанционное управление коммутацией. Артикул 366164 соответствует модели с питанием от постоянного тока 110 В.

Назначение и область применения

Расцепитель независимый OptiMat A S1 1 КЭАЗ 110VDC предназначен для механического отключения автомата при подаче управляющего сигнала. Он не защищает от перегрузок или коротких замыканий - это задача самого автоматического выключателя. Устройство активируется электромагнитом при подаче напряжения 110 В постоянного тока, что вызывает срабатывание механизма отключения. Подходит для установки в щитах управления, на производстве, в энергообъектах, где нужна возможность дистанционного отключения нагрузки по команде с пульта, системы безопасности или АСУ ТП.

Технические характеристики

• Тип напряжения управления: постоянный ток (DC)
• Номинальное напряжение питания: 110 В DC
• Диапазон настройки расцепления короткого замыкания: 0 А - устройство не имеет собственной защиты, не регулируется
• Количество переключающих контактов: 0 - не содержит встроенных контактных групп для передачи сигнала
• Механизм: электромагнитный, однократного действия

Совместимость и монтаж

Расцепитель OptiMat A S1 1 КЭАЗ 110VDC совместим с автоматическими выключателями серии OptiMat A. Монтируется на DIN-рейку и фиксируется на корпусе выключателя через специальный крепёж. Для работы необходимо подключение двух проводов к клеммам расцепителя: положительный и отрицательный. Напряжение 110 В DC должно подаваться только при необходимости отключения - длительная подача напряжения не допускается, так как это может привести к перегреву катушки. Перед установкой проверьте соответствие типоразмера расцепителя и выключателя - он рассчитан исключительно на модули OptiMat A.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Произведено на Курском электроаппаратном заводе (КЭАЗ) - производителе, сертифицированном по ISO 9001. Электромагнитный механизм обеспечивает надёжное срабатывание даже при колебаниях сети +-10% от номинала 110 В DC.

Преимущества

• Высокая надёжность срабатывания благодаря проверенному электромагнитному механизму
• Стандартная компактная форма - легко интегрируется в существующие щитовые решения
• Не требует внешних источников питания кроме управляющего сигнала
• Поддерживается сервисной службой КЭАЗ - доступны запчасти и документация

Ограничения применения

• Не работает с переменным током - нельзя использовать с 110 В AC
• Не предназначена для частых включений/выключений - рекомендовано до 10 операций в минуту
• Не имеет встроенного контроля состояния - невозможно определить, сработал ли расцепитель, без внешнего датчика
• Не подходит для автономных систем - требует наличия источника 110 В DC

Примеры использования

• Отключение участка цепи при срабатывании пожарной сигнализации
• Автоматическое отключение станка при достижении предельного значения температуры
• Дистанционное отключение силового шкафа из центрального пункта управления
• Обеспечение безопасного режима обслуживания - отключение по кнопке “Аварийный стоп”

Практические советы

• Перед монтажом убедитесь, что напряжение на входе расцепителя точно 110 В DC - превышение может повредить катушку
• Используйте экранированные провода для управляющей цепи, чтобы избежать ложных срабатываний от помех
• Не подключайте расцепитель параллельно другим устройствам - каждый должен иметь свою отдельную цепь управления
• Проверяйте механическую совместимость с конкретной моделью Automat OptiMat A - не все версии поддерживают этот тип расцепителя
• При длительном хранении храните в сухом месте, избегая воздействия влаги и высокой температуры
