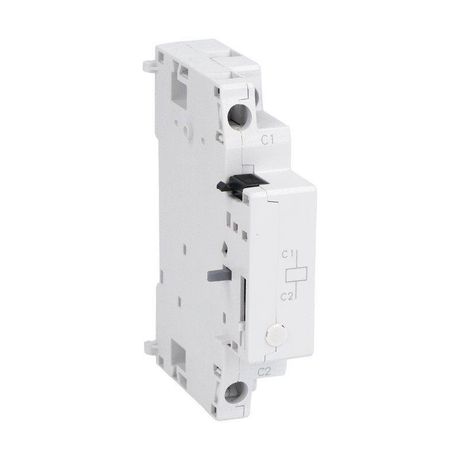

Расцепитель независимый OptiStart MP-A400-63/100-T2 400В AC КЭАЗ (Курский электроаппаратный завод) 348539

Расцепитель независимый 63/100 A от КЭАЗ - устройство для удалённого отключения автоматического выключателя при срабатывании внешнего сигнала. Применяется в системах защиты двигателей и силовых цепях с напряжением до 400 В переменного тока. Артикул 348539 соответствует типу T2 и не имеет собственных контактных групп.

Назначение и область применения

Расцепитель независимый 63/100 A используется для дистанционного отключения автоматических выключателей в случае необходимости - например, при срабатывании системы безопасности, аварийной кнопки или внешнего контроллера. Он не защищает от перегрузки или короткого замыкания сам по себе, а лишь передаёт команду на отключение уже установленного выключателя. Подходит для использования с защитными выключателями двигателя, в том числе в составе комплексных решений с контакторами OptiStart K.

Технические характеристики

• Тип: Независимый расцепитель - активируется внешним сигналом, не реагирует на ток нагрузки
• Напряжение управления: Переменный ток 400 В (Us = 400 В AC)
• Номинальный ток: До 100 А (совместим с выключателями категории 63–100 А)
• Диапазон рабочих температур: от –20 C до +60 C
• Отключающая способность: до 100 кА
• Подключение: Винтовые зажимы - надёжное фиксирование проводов без специальных инструментов
• Контакты: 0 НО, 0 НЗ, 0 ПК - не имеет собственных коммутируемых контактов, работает исключительно как исполнительное устройство
• Индикация: Визуальный индикатор срабатывания - видно, когда расцепитель сработал
• Функция температурной компенсации: Учитывает изменения окружающей температуры для стабильной работы

Совместимость и монтаж

Расцепитель независимый 63/100 A устанавливается на DIN-рейку рядом с автоматическим выключателем и механически соединяется с его механизмом отключения. Совместим с выключателями КЭАЗ серии Optima, рассчитанными на токи 63–100 А. Для правильной установки необходимо проверить совпадение посадочных мест и глубины захода. Монтаж выполняется при отключённом питании. Подключение цепи управления - клеммы для провода сечением до 2,5 мм2. Не требует настройки - после установки готов к работе.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает безопасную работу в условиях повышенной влажности и запылённости благодаря классу защиты IP20. Температурная компенсация снижает риск ложных срабатываний при колебаниях температуры.

Преимущества

• Высокая отключающая способность - до 100 кА, что обеспечивает надёжность даже в сетях с большими токами КЗ
• Стабильная работа в широком диапазоне температур - от –20 C до +60 C, подходит для холодных и жарких помещений
• Встроенные индикаторы позволяют быстро определить причину отключения - сработал ли расцепитель или произошёл другой отказ
• Готовая координация с контакторами OptiStart K - таблицы совместимости доступны в документации КЭАЗ, упрощают проектирование
• Можно использовать в сочетании с другими аксессуарами КЭАЗ - например, с блокировками, дополнительными контактами или реле времени

Ограничения применения

• Не предназначен для прямой коммутации нагрузки - не имеет собственных контактов, не может включать/выключать цепь самостоятельно
• Работает только с выключателями, имеющими штатный вывод для подключения независимого расцепителя - не универсален
• Напряжение управления строго 400 В AC - нельзя применять с 220 В, 24 В постоянного тока или другими значениями
• Не поддерживает регулировку порога срабатывания - срабатывает всегда при подаче напряжения на катушку
• Не защищает от перегрева, перегрузки или короткого замыкания - эти задачи возложены на основной автоматический выключатель

Примеры использования

• Автоматическое отключение насоса при срабатывании датчика уровня в бассейне
• Остановка конвейера при нажатии аварийной кнопки в цеху
• Отключение двигателя станка через PLC при превышении заданного времени работы
• Система безопасности на линии с несколькими точками экстренного отключения

Практические советы

• Перед установкой проверьте, чтобы автоматический выключатель имел место для крепления расцепителя - не все модели поддерживают этот модуль
• При использовании в условиях высокой вибрации закрепите провода винтовыми зажимами плотнее, используйте хомуты
• Не подключайте к расцепителю напряжение выше 400 В - возможен выход из строя катушки
• Индикатор срабатывания можно использовать для диагностики - если он в положении “сработал”, значит, был подан сигнал на отключение
• Для сложных систем рекомендуется использовать схемы с двумя расцепителями - один для аварийного отключения, второй для программного управления
