Расцепитель независимый правый AC 230В ВА-306 3P | 22901DEK DEKraft APC

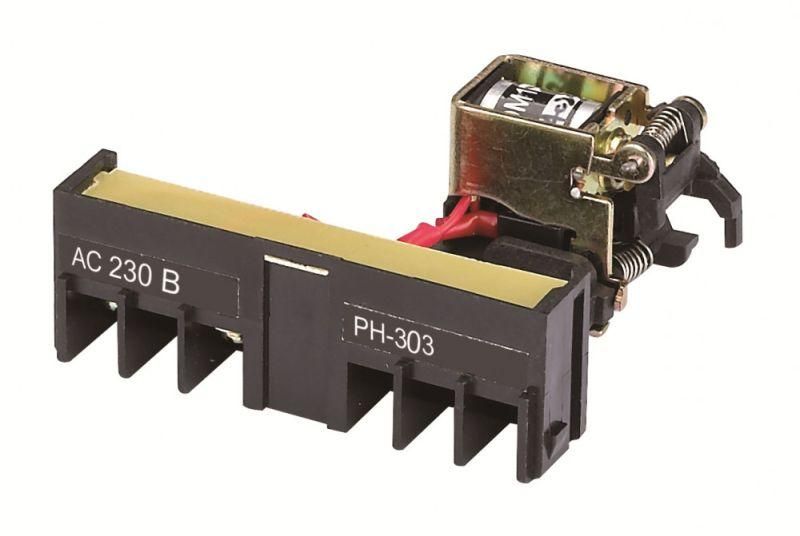

Расцепитель независимый правый AC 230В ВА-306 3P от DEKraft - устройство для дистанционного отключения автомата ВА-306 при подаче напряжения 230 В переменного тока. Устанавливается справа на выключатель, обеспечивает надёжное управление цепью издалека.

Назначение и область применения

Расцепитель независимый правый AC 230В ВА-306 3P используется для удалённого отключения автоматического выключателя ВА-306. Когда на катушку расцепителя подаётся напряжение 230 В AC, он механически активирует механизм отключения автомата - даже если человек находится далеко от щита. Применяется в системах автоматизации, управления освещением, технологическими линиями, где требуется безопасное и быстрое отключение нагрузки по сигналу от внешнего контроллера или кнопки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип расцепителя: независимый - работает автономно от основной защиты автомата
• Количество контактов: один - одноконтактная катушка для подключения управляющего сигнала
• Тип крепления: винтовое - фиксируется на выключателе с помощью болтов
• Совместимость: только с автоматическими выключателями серии ВА-306
• Место установки: правый слот - требует свободного места именно с правой стороны модуля ВА-306

Совместимость и монтаж

Расцепитель независимый правый AC 230В ВА-306 3P совместим исключительно с автоматами серии ВА-306. Он устанавливается в специальный правый слот на корпусе выключателя - перед монтажом проверьте, что на этом месте нет другого устройства (например, дополнительных контактов или расцепителей). Крепление осуществляется винтами через отверстия на боковой стенке. Подключение управляющей цепи - к двум клеммам на катушке: L (фаза) и N (нуль). Напряжение 230 В AC должно подаваться только при необходимости отключения - длительная подача может вызвать перегрев катушки.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для распределительных сетей до 1000 В AC. Не имеет собственной сертификации по IEC/EN, но проектировалось для работы в составе сертифицированных автоматических выключателей ВА-306. Не используйте расцепитель вне системы ВА-306 - это нарушает гарантию безопасности.

Преимущества

• Простая и надёжная конструкция - нет сложной электроники, только катушка и механический привод
• Интеграция с существующей аппаратурой - легко заменить или добавить к уже установленному ВА-306
• Не влияет на токовые характеристики автомата - отключение происходит за счёт механического воздействия, а не изменения тока
• Правильное расположение - правый слот позволяет сохранить доступ к левой стороне для других модулей

Ограничения применения

• Подходит только для автоматов ВА-306 - несовместим с другими сериями (например, ВА47-29, АЕ20, etc.)
• Требует постоянного наличия напряжения 230 В AC для действия - не работает от 12/24 В DC или импульсных сигналов
• Не предназначена для частых срабатываний - рекомендовано не более 5–10 отключений в час для предотвращения перегрева катушки
• Запрещено использовать в условиях повышенной влажности без дополнительной защиты - не имеет IP-защиты
• Не является средством защиты от перегрузки или КЗ - только исполнительный элемент

Примеры использования

• Автоматическое отключение оборудования на производстве при срабатывании датчика давления или температуры
• Выключение группы светильников в здании по расписанию через реле времени
• Экстренное отключение станка по кнопке “Стоп” на пульте управления
• Интеграция в систему “умного дома” - отключение мощной нагрузки при обнаружении утечки газа

Практические советы

• Перед установкой убедитесь, что питание 230 В AC отключено - работа под напряжением опасна!
• Проверьте направление установки: расцепитель должен входить в правый слот, а не левый - иначе не защёлкнется
• Измерьте сопротивление катушки мультиметром перед первым запуском - нормальное значение около 8–12 кОм
• Не соединяйте несколько расцепителей параллельно - это увеличит потребляемую мощность и может повредить источник питания
• Если планируете частые срабатывания, рассмотрите использование реле промежуточного типа - чтобы не нагружать катушку расцепителя постоянно
• Обязательно закрепите провода кабельными стяжками - вибрация на оборудовании может ослабить контакт
