Расцепитель независимый YON MDE-230AC | SHT-MDE-230 DKC ДКС

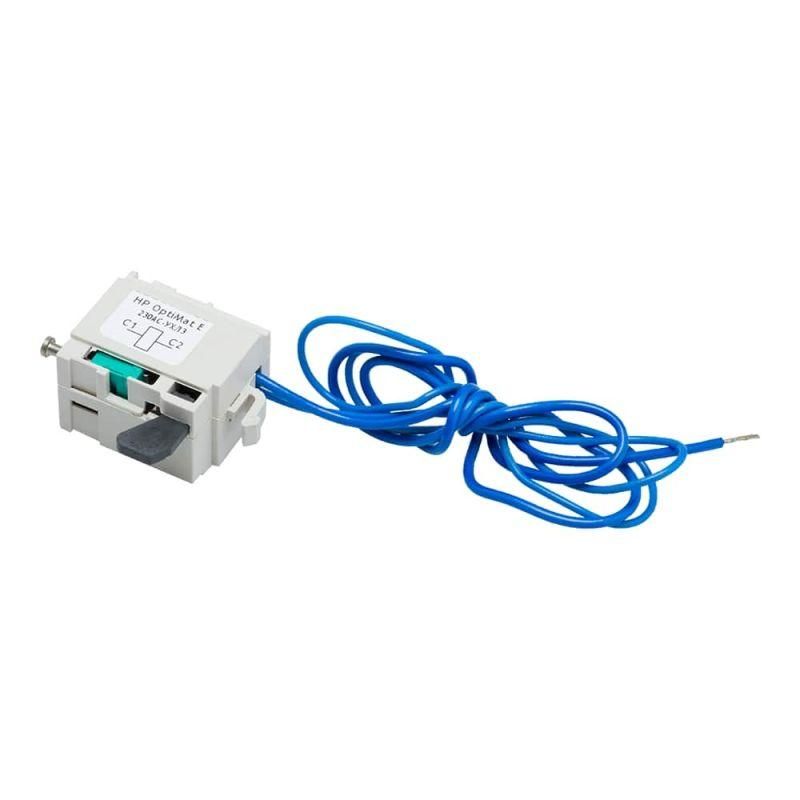

Расцепитель независимый MDE-230AC от DKC предназначен для дистанционного отключения автоматических выключателей YON MDE100 и YON MDE250. Он работает при переменном напряжении 230 В и устанавливается внутрь корпуса выключателя, обеспечивая надёжное управление из удалённого места.

Назначение и область применения

Расцепитель независимый MDE-230AC используется для командного отключения автомата через внешний сигнал - например, с кнопки, таймера или системы автоматизации. Он не реагирует на перегрузки или КЗ, а лишь выполняет команду на отключение. Применяется там, где требуется удалённый контроль питания: в системах безопасности, на производственных линиях, в щитовых с централизованной управляющей системой.

Технические характеристики

• Номинальное напряжение управления: 230 В AC
• Количество полюсов: 3
• Тип напряжения: переменный (AC)
• Тип расцепителя: независимый - активируется только при подаче сигнала, не зависит от состояния сети
• Способ монтажа: втычной - вставляется в специальную ячейку под лицевой панелью автомата
• Тип подключения: винтовые зажимы - провода фиксируются болтами
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Рабочий диапазон напряжения: 70–110 % от Ue (230 В) - то есть от 161 до 253 В

Совместимость и монтаж

Расцепитель независимый MDE-230AC совместим только с автоматическими выключателями серии YON MDE100 и YON MDE250. Монтируется в специально предусмотренную ячейку под лицевой панелью этих выключателей. Подключение осуществляется через винтовые клеммы - необходимо зачистить жилы на 8–10 мм и затянуть их усилием, соответствующим нормам для медных проводов сечением до 2,5 мм2. После установки расцепитель MDE-230AC не доступен для обслуживания без демонтажа панели автомата.

Безопасность и стандарты

Изделие не имеет степени защиты выше IP00, поэтому не допускается установка вне герметичного шкафа. Работает исключительно при наличии постоянного напряжения в заданном диапазоне. Отключение происходит механически - без задержек, что гарантирует быстрое отключение даже при аварийных ситуациях.

Преимущества

• Унифицированная конструкция - точно подходит к выключателям YON MDE100/MDE250 без адаптеров
• Надёжное втычное крепление - исключает люфт и самопроизвольное выпадение
• Работает при колебаниях напряжения - сохраняет функциональность при проседании до 70 % Ue
• Не требует внешнего источника питания - питание берётся прямо из управляющей цепи

Ограничения применения

• Не применяется с другими сериями автоматов - только YON MDE100 и MDE250
• IP00 - нельзя использовать в открытых щитах, на улице или во влажных помещениях
• Не обеспечивает защиту от перегрузки или короткого замыкания - только дистанционное отключение по команде
• Требует наличия управляющего напряжения 230 В AC - не совместим с DC или низковольтными системами

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка с пульта управления
• Отключение участка цепи при запуске резервного генератора
• Централизованное отключение групп нагрузок в административных зданиях

Практические советы

• Перед установкой проверьте соответствие модели автомата - расцепитель MDE-230AC не подойдёт к другим брендах или сериям
• Обязательно используйте его только внутри закрытого металлического или пластикового шкафа
• При подключении проводов не перетягивайте винты - это повредит контактные площадки
• Если система управления работает на 110 В - этот расцепитель не подойдёт; выбирайте модель с подходящим напряжением
• После монтажа протестируйте работу: подайте 230 В на вход расцепителя - должен слышаться щелчок и отключение автомата
