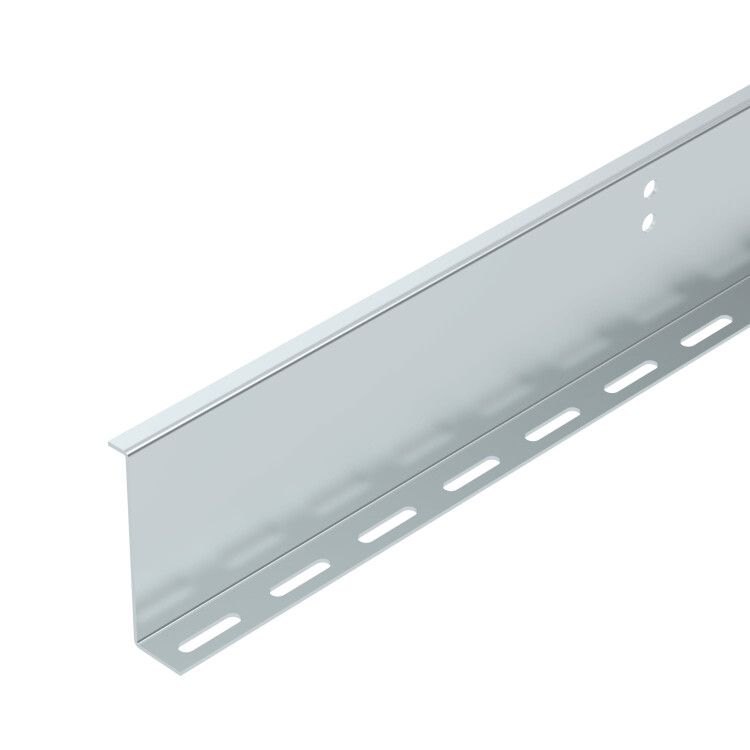

Разделительная полочка 100x2x3000 (TSG100Z BKRS FS) | 6062390 OBO Bettermann

Разделительная полочка TSG100Z BKRS FS от OBO BETTERMANN предназначена для организации и разделения кабельных трасс внутри кабельных лотков. Её жесткая L-образная форма и цинковое покрытие обеспечивают долговечность в промышленной среде, особенно там, где важны надёжность и простота монтажа.

Назначение и область применения

Разделительная полочка TSG100Z BKRS FS используется для создания физического разделения между группами кабелей внутри кабельных лотков - например, между силовыми и слаботочными проводами. Это снижает риск помех и упрощает обслуживание. Подходит для установки в промышленных объектах: на заводах, в распределительных пунктах, серверных помещениях и на транспорте.

Технические характеристики

• Габариты: 100 мм (высота) × 2 мм (толщина) × 3000 мм (длина)
• Форма профиля: L-образный - обеспечивает вертикальную стенку и горизонтальное основание для крепления
• Материал: сталь с оцинкованным покрытием по методу сендзимира - высокая коррозионная стойкость
• Перфорация: наличие отверстий в нижней части для крепления болтами M6×12 мм
• Совместимость: совпадает с габаритами и системой крепления кабельных лотков серии BKRS от OBO BETTERMANN

Совместимость и монтаж

Разделительная полочка TSG100Z BKRS FS рассчитана исключительно на использование с кабельными лотками серии BKRS. Монтаж выполняется через предварительно выполненные отверстия в дне лотка с помощью плоских круглых болтов M6×12 мм - они входят в комплектацию системы. Полочка устанавливается перпендикулярно направлению лотка, образуя барьер между зонами. Для точного расположения рекомендуется использовать шаблоны от OBO BETTERMANN или измерить шаг перфорации до начала работы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционным характеристикам для промышленных кабельных систем. Цинковое покрытие по методу сендзимира гарантирует соответствие нормам DIN EN ISO 1461 по защите стали от коррозии. Прямые сертификаты безопасности (например, UL, CE) не указаны в данных - проверьте документацию производителя для проектов с обязательными сертификациями.

Преимущества

• Устойчивость к коррозии благодаря глубокому цинкованию - срок службы увеличен даже во влажной или агрессивной среде
• Жёсткий L-профиль не деформируется под нагрузкой от кабелей
• Легко монтируется без специального инструмента - достаточно обычного ключа на 10
• Поддерживает стандартизированную систему крепления OBO BETTERMANN - позволяет комбинировать с другими элементами лотковой системы

Ограничения применения

• Не предназначен для самостоятельного использования - требует наличия кабельного лотка серии BKRS
• Не применяется в условиях постоянного контакта с открытым огнём или температур выше +85 C - материал теряет прочность
• Не рекомендуется для внешних открытых установок без дополнительной защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать микрокоррозию на кромках

Примеры использования

• Разделение силовых кабелей и сигнальных проводов в пульте управления станком
• Организация маршрутов в распределительном щите с большим количеством кабелей
• Обустройство кабельных трасс в пищевой промышленности - легко моется, не выделяет вредных веществ
• Прокладка в технологических каналах на производстве с повышенной запылённостью

Практические советы

• Проверьте перед монтажом, что шаг перфорации в вашем лотке совпадает с шагом отверстий на полочке - отличаются лишь некоторые модификации BKRS
• При необходимости удлинения используйте две полочки TSG100Z BKRS FS с нахлёстом и соединением болтами - не реже чем каждые 1500 мм
• Не затягивайте болты слишком сильно - это может повредить цинковый слой и вызвать коррозию в месте крепления
• Для удобства сборки можно заранее собрать секцию из нескольких полочек на земле, затем установить её целиком в лоток
