Разделитель горизонтального релейного отсека Ш=800 | 306957 КЭАЗ

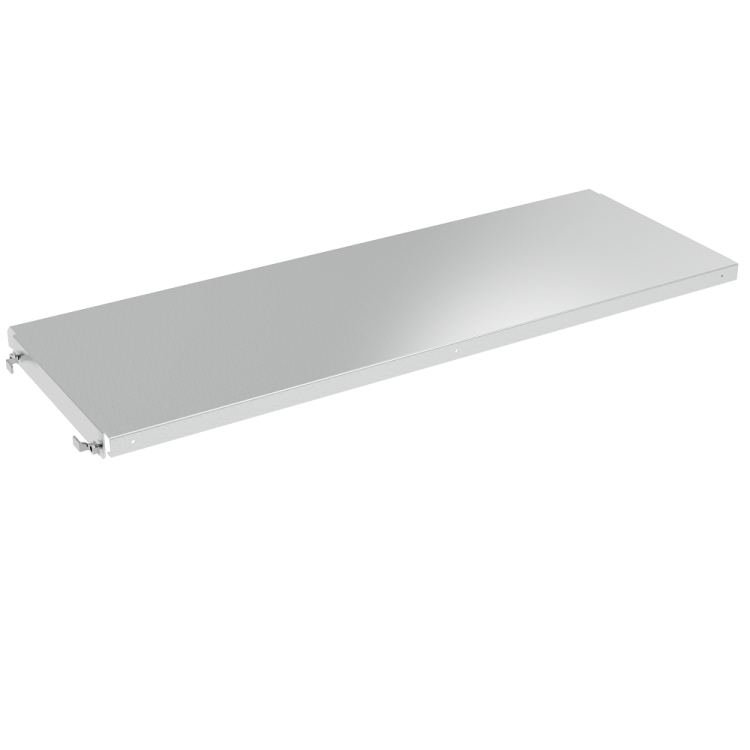

Разделитель горизонтального релейного отсека Ш=800 от КЭАЗ (арт. 306957) - металлическая перегородка из оцинкованной стали, предназначенная для физического разделения оборудования внутри распределительных щитов. Применяется в системах автоматизации и защиты, где требуется организовать безопасную зону для воздушных выключателей и других устройств.

Назначение и область применения

Разделитель горизонтального релейного отсека Ш=800 используется для создания изолированных секций внутри шкафов и щитов. Он позволяет отделить воздушные автоматические выключатели (АВ) от другого оборудования - например, контакторов, реле, модулей управления. Это повышает безопасность обслуживания, упрощает диагностику и предотвращает случайное воздействие на соседние цепи. Подходит для установки в силовые и релейные отсеки промышленных щитов, особенно там, где применяются устройства класса IP54 и выше.

Технические характеристики

• Ширина: 800 мм
• Глубина монтажа: 400 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии
• Цвет: серый
• Тип: индивидуальная часть - не является готовым корпусом, требует сборки в щите

Совместимость и монтаж

Разделитель совместим со шкафами и отсеками стандарта IEC 61439, в частности с сериями OptiBox M от КЭАЗ. Устанавливается на направляющие или крепится болтами к раме щита. Для монтажа необходим доступ к боковым стенкам шкафа - перегородка не предназначена для самостоятельной установки в уже собранный корпус. Глубина 400 мм соответствует типовой глубине релейных отсеков, что обеспечивает плотное прилегание к задней стенке. Рекомендуется использовать с крепёжными элементами, совместимыми с толщиной стали 2 мм.

Безопасность и стандарты

Разделитель выполнен из материала, обеспечивающего механическую прочность и электрическую изоляцию между смежными цепями. Соответствует требованиям безопасности для внутренних компонентов распределительных устройств согласно ГОСТ Р 50030.2 и IEC 61439. Оцинкованное покрытие снижает риск возникновения коррозийных процессов в условиях повышенной влажности.

Преимущества

• Высокая жесткость благодаря толщине стали 2 мм - не деформируется при нагрузках
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Стандартная ширина 800 мм - легко интегрируется в типовые решения КЭАЗ OptiBox M
• Не требует специальных инструментов для установки - монтируется стандартным крепежом

Ограничения применения

• Не предназначен для использования вне закрытых щитов - не имеет степени защиты IP
• Не рассчитан на работу в качестве основной несущей конструкции - требует опоры от рамы шкафа
• Не подходит для высокочастотных или импульсных цепей без дополнительной экранировки
• Запрещено применять в помещениях с химически активной средой (например, кислотные пары) - оцинковка не устойчива к сильным кислотам

Примеры использования

• Разделение входного автомата и группы выходных автоматов в щите питания насосной станции
• Изоляция цепей управления от силовых цепей в пульте управления конвейера
• Создание отдельной секции для резервного автомата в распределительном щите объекта ЖКХ
• Формирование зоны обслуживания в щите с несколькими воздушными выключателями

Практические советы

• Перед монтажом проверьте соответствие ширины разделителя ширине отсека - 800 мм должны точно совпадать с внутренним габаритом шкафа
• Убедитесь, что крепления на раме щита расположены так, чтобы не мешать проводке и клеммам
• При использовании нескольких разделителей - сохраняйте равномерный шаг между ними для удобства прокладки кабелей
• Если планируете частые работы с оборудованием за разделителем - предусмотрите возможность быстрого демонтажа (например, используйте съёмные крепления)
• Разделитель горизонтального релейного отсека Ш=800 от КЭАЗ - идеально сочетается с другими элементами серии OptiBox M, поэтому рекомендуется использовать в комплексе с ними для унификации сборки
