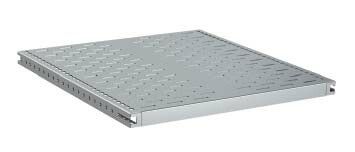

Разделитель горизонтальный Г=345мм Ш=1000мм - R5DOE10295 ДКС

Разделитель горизонтальный, глубина 345 мм, ширина 1000 мм от DKC (ДКС) - элемент системы RAM block, предназначенный для создания горизонтальных перегородок внутри шкафов. Артикул r5doe10295 используется для разделения пространства в корпусах того же формата, обеспечивая организацию оборудования по уровням.

Назначение и область применения

Разделитель горизонтальный, глубина 345 мм, ширина 1000 мм предназначен для установки внутри шкафов серии RAM block от DKC. Он разделяет внутренний объем на уровни, что удобно при размещении различных устройств - например, автоматических выключателей, реле, преобразователей частоты или контроллеров. Применяется в системах автоматизации, релейной защиты и управлением технологическими процессами на промышленных объектах: заводах, насосных станциях, конвейерах, энергообъектах.

Технические характеристики

• Габаритные размеры: 1000 × 295 мм (ширина × высота)
• Глубина совместимости: 345 мм - соответствует глубине шкафов RAM block
• Материал: сталь, толщина аналогична стенкам корпусов (1,2–1,5 мм)
• Покрытие: порошковая краска, серый цвет
• Количество модулей: один - фиксированный, не расширяемый
• Совместим с лотками шириной 295 мм

Совместимость и монтаж

Разделитель горизонтальный, глубина 345 мм, ширина 1000 мм (арт. r5doe10295) рассчитан исключительно на использование в шкафах серии RAM block с габаритами 1000×345 мм. Устанавливается на направляющие профили внутри корпуса. Крепление осуществляется за счет механического зацепления - болты или самонарезающие винты не требуются. Для точного расположения используйте заводские метки на боковых стенках шкафа. Монтаж возможен на любой высоте, но рекомендуется соблюдать равномерный шаг между разделителями для равномерной нагрузки.

Преимущества

• Изготовлен из той же стали, что и корпуса RAM block - гарантирует единую жесткую конструкцию
• Порошковое покрытие устойчиво к коррозии, царапинам и механическому воздействию
• Не требует дополнительных крепежей - легко и быстро монтируется
• Поддерживает стандартизированную компоновку внутри шкафа, снижает риск путаницы при обслуживании
• Совпадает с размером лотков 295 мм - позволяет использовать готовые крепления и фиксаторы

Ограничения применения

• Не для шкафов другой глубины - даже +-5 мм вызывают зазоры и снижают устойчивость
• Не предназначен для вертикальной установки - не имеет опорных элементов
• Не заменяет полноценные перегородки с задней стенкой - не обеспечивает полной изоляции по глубине
• Не работает самостоятельно - требуется наличие шкафа RAM block с подходящими направляющими

Примеры использования

• Разделение силовой части (выключатели, контакторы) и контрольной (PLC, терморегуляторы) в одном шкафе
• Устройство двухуровневых ячеек для кабельных каналов и аппаратуры связи
• Формирование нижнего отдела под тяжелое оборудование (трансформаторы, аккумуляторы) с сохранением доступа к верхним модулям
• Обеспечение вентиляции между уровнями - воздушный поток свободно проходит через открытую часть разделителя

Практические советы

• Перед монтажом проверьте, чтобы все направляющие в шкафу были установлены параллельно - иначе разделитель будет перекашивать
• Если нужна более плотная изоляция между уровнями - комбинируйте этот разделитель с вертикальными стойками и сплошными перегородками
• Не нагружайте разделитель весом выше 15 кг - он не является несущей конструкцией
• При использовании нескольких разделителей в одном шкафу - располагайте их с интервалом не менее 150 мм, чтобы обеспечить доступ к клеммникам и проводам
• Артикул r5doe10295 - единственный вариант для шкафов 1000×345 мм; другие модели из серии RAM block не взаимозаменяемы
