Разделитель горизонтальный релейного отсека верхний Ш=800 Г=400+ | 307447 КЭАЗ

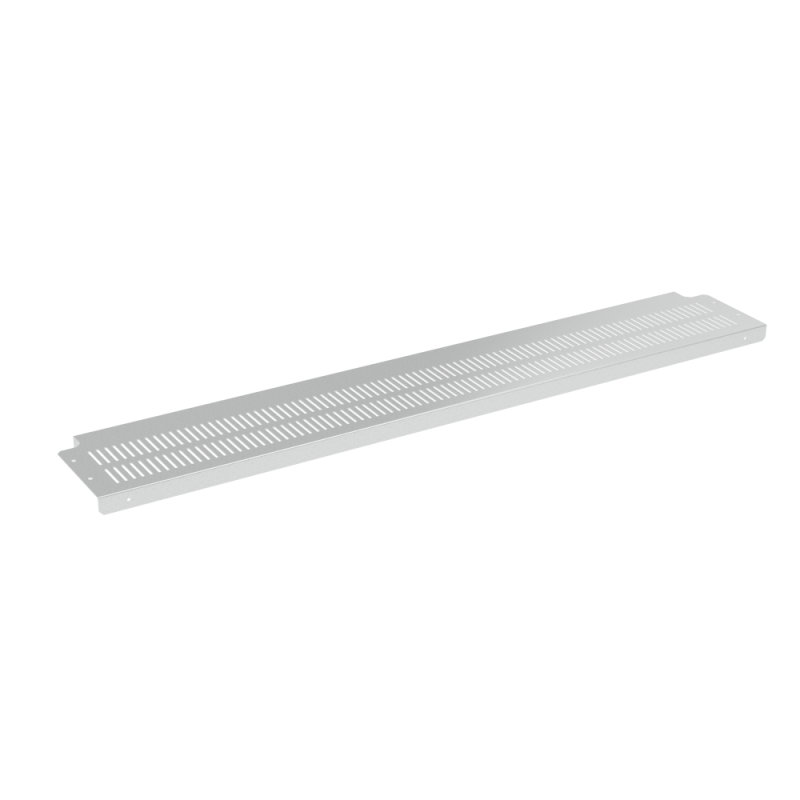

Разделитель горизонтальный релейного отсека верхний Ш800 Г400 от КЭАЗ (арт. 307447) - металлический соединительный элемент, предназначенный для физического разделения релейного отсека и верхней шинной трассы в распределительных устройствах серии OptiBox M. Устанавливается на верхнюю часть корпуса, обеспечивая безопасную изоляцию цепей управления и силовых цепей.

Назначение и область применения

Разделитель горизонтальный релейного отсека верхний Ш800 Г400 используется внутри ячеек распределительных устройств для создания четкой границы между зоной установки реле и контактных аппаратов и верхней шинной трассой. Это предотвращает случайное контактирование проводов управления с токоведущими частями шин, снижает риск короткого замыкания и упрощает обслуживание. Применяется в комплектных распределительных устройствах (КРУ) среднего напряжения, особенно там, где требуется жесткая организация внутренних коммуникаций - например, в подстанциях, промышленных щитовых и системах автоматизации технологических линий.

Технические характеристики

• Ширина: 800 мм - соответствует стандартному шагу сборочных рамок в сериях OptiBox M;
• Высота: 400 мм - обеспечивает достаточное расстояние до верхней шины;
• Материал: оцинкованная сталь толщиной 1,5 мм - гарантирует механическую прочность и коррозионную стойкость;
• Исполнение: соединительный элемент боковой - предназначен для монтажа по периметру релейного отсека;
• Цвет: естественный - поверхность без покраски, сохраняет первоначальное гальваническое покрытие.

Совместимость и монтаж

Разделитель горизонтальный релейного отсека верхний Ш800 Г400 совместим исключительно с распределительными устройствами серии OptiBox M от КЭАЗ. Устанавливается на верхнюю плоскость релейного отсека и фиксируется болтовым соединением с рамой корпуса. Для правильной установки необходимо соблюдать расположение крепежных отверстий - они соответствуют стандартным позициям в конструкции OptiBox M. Не рекомендуется использовать с другими сериями или моделями от других производителей - возможны несоответствия по габаритам и местам крепления.

Преимущества

• Высокая механическая жесткость благодаря толщине стали 1,5 мм - выдерживает нагрузки при монтаже и эксплуатации;
• Защита от коррозии за счет оцинковки - долговечность даже в условиях повышенной влажности;
• Чёткая геометрия - обеспечивает точную сборку без дополнительной подгонки;
• Не требует дополнительной окраски - готов к использованию сразу после установки.

Ограничения применения

• Не предназначен для работы вне закрытых распределительных устройств - не имеет защиты IP и не рассчитан на открытые площадки;
• Не применяется в качестве основного экрана или заземляющего элемента - не имеет специальных клемм для заземления;
• Не совместим с устройствами других серий, кроме OptiBox M - габариты и система крепления уникальны;
• Не допускается использование в средах с агрессивными химическими веществами - оцинковка не обеспечивает защиту против кислот и щелочей.

Примеры использования

• Внутри ячейки КРУ-10 кВ с релейной защитой - отделение цепей управления от шинных коллекторов;
• На верхнем уровне щита автоматики на заводе - предотвращение путаницы проводов между силовыми и слаботочными цепями;
• В модульных распределительных пунктах с высокой плотностью оборудования - обеспечение организованной маршрутизации кабелей.

Практические советы

• Перед установкой проверьте соответствие ширины 800 мм ширине вашего релейного отсека - отклонение более +-5 мм недопустимо;
• При монтаже используйте только болты, предусмотренные конструкцией OptiBox M - самонарезающие или нестандартные крепежи могут повредить стенки корпуса;
• Если в вашей схеме есть много кабельных проходов через разделитель - продумайте заранее места для вырезов, чтобы не нарушать целостность конструкции;
• Не используйте этот элемент как опору для тяжелых устройств - он не рассчитан на нагрузки сверх своей функции разделения.
