Разделитель горизонтальный Ш=600 | 307498 КЭАЗ

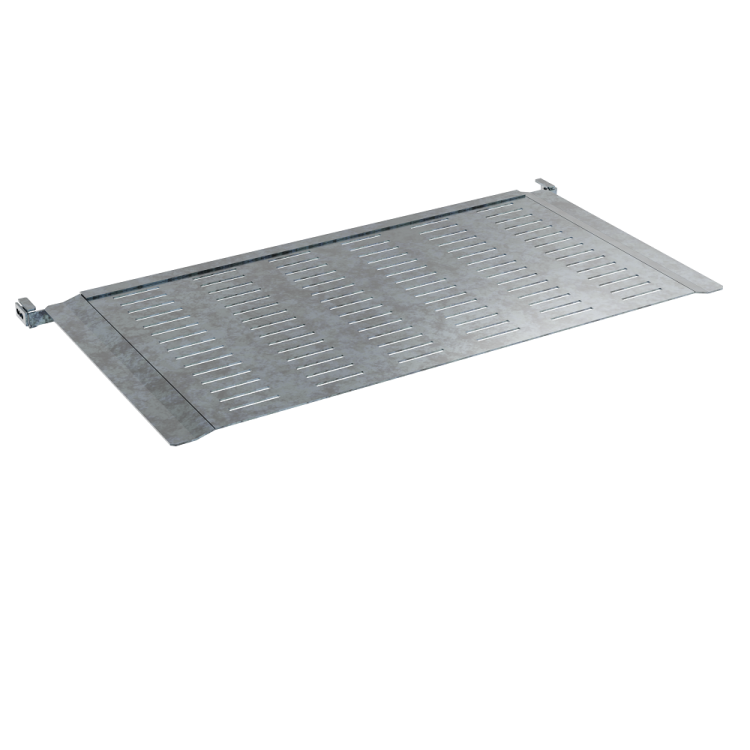

Разделитель горизонтальный Ш600 от КЭАЗ - соединительный элемент из оцинкованной стали, предназначенный для создания горизонтальных перегородок внутри распределительных щитов. Этот компонент используется в сериях OptiBox M для организованного разделения оборудования по функциональным зонам.

Назначение и область применения

Разделитель горизонтальный Ш600 применяется для внутреннего секционирования шкафов и щитов управления. Он позволяет физически отделить друг от друга группы устройств - например, силовые цепи от цепей управления, автоматические выключатели от контакторов или модульную аппаратуру по уровням напряжения. Устанавливается в стандартных щитах серии OptiBox M, где требуется жесткая и надёжная перегородка.

Технические характеристики

• Ширина: 600 мм - соответствует стандартному шагу монтажных направляющих в щитах OptiBox M
• Толщина материала: 1,5 мм - обеспечивает достаточную механическую прочность для удерживания нагрузки на крепления
• Материал: оцинкованная сталь - защищена от коррозии, подходит для работы в условиях повышенной влажности
• Исполнение: соединительный элемент боковой - предназначен для установки между вертикальными стенками щита, фиксируется на направляющих
• Цвет: естественный - поверхность без покраски, сохраняет металлический оттенок оцинковки

Совместимость и монтаж

Разделитель горизонтальный Ш600 совместим с щитами серии OptiBox M, имеющими стандартные монтажные рейки с шагом 25 мм. Для установки необходимо:

• Закрепить разделитель на боковых направляющих щита с помощью фиксаторов или саморезов (не входят в комплект)
• Убедиться, что ширина щита позволяет разместить элемент без деформации
• Не использовать для вертикального монтажа - конструкция рассчитана исключительно на горизонтальное положение

Подходит для сборки в помещениях с нормальной степенью защиты IP54 и выше. Не требует специального инструмента - достаточно отвертки и плоскогубцев.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - не прогибается под весом установленного оборудования
• Оцинкованная сталь снижает риск коррозии даже при длительном использовании в сырых средах
• Простой монтаж и совместимость с серийной продукцией КЭАЗ Optima
• Не требует дополнительной подготовки поверхности перед установкой

Ограничения применения

• Не предназначен для использования вне щитов серии OptiBox M - несовместим с другими типами корпусов без адаптеров
• Не является электрическим изолятором - не гарантирует гальваническую развязку между секциями
• Не рекомендован для внешней установки или помещений с агрессивными химическими средами
• Не поддерживает высокие токовые нагрузки - не служит проводником тока

Примеры использования

• Разделение входных кабельных каналов и выходных групп в распределительном щите
• Физическое отделение цепей постоянного тока от переменного в системах АСУ ТП
• Группировка модулей PLC, реле и блоков питания в одном щите по функциям
• Организация зон обслуживания в промышленных панелях на заводах и на объектах ЖКХ

Практические советы

• Перед монтажом проверьте точную ширину внутреннего пространства щита - допуск должен быть минимум 2–3 мм больше 600 мм
• Если нужна большая жёсткость, используйте два разделителя вместо одного - особенно при установке тяжёлых устройств
• При необходимости можно просверлить отверстия под кабельные проходы - материал легко обрабатывается обычными инструментами
• Не забудьте предусмотреть доступ к клеммам и кнопкам после установки - разделитель не должен закрывать рабочие элементы
• Для долговечности в агрессивной среде дополнительно обработайте кромки антикоррозийным составом
