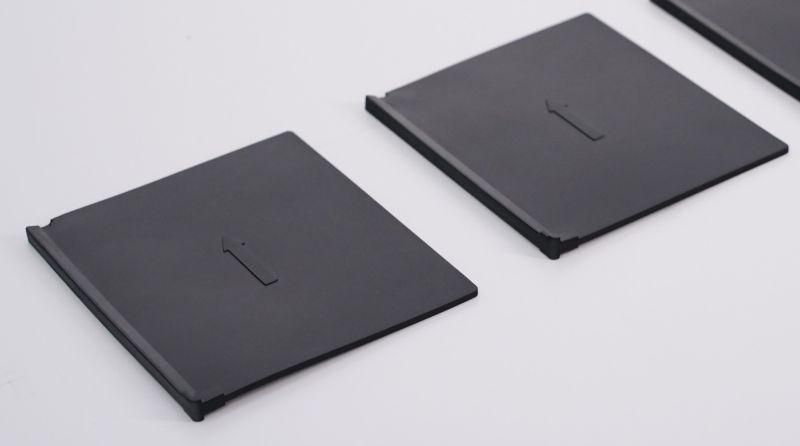

Разделитель полюсов 3п SD1250 (уп.2шт) SE SSDPB3P1250 APC

Разделитель полюсов 3P SD1250 от Systeme Electric - устройство для повышения безопасности выключателей-разъединителей серии SystemePact SP SD, рассчитанных на ток 1250 А. Комплект из двух единиц обеспечивает увеличенную изоляцию между фазами, что особенно важно в условиях высокой нагрузки и ограниченного пространства. Артикул ssdpb3p1250 предназначен исключительно для установки на аппаратах системы SystemePact SD.

Назначение и область применения

Разделитель полюсов 3P SD1250 используется для увеличения расстояний между фазными контактами в выключателях-разъединителях SystemePact SP SD. Он предотвращает возникновение пробоя между фазами при перегрузках, КЗ или повышенной влажности. Применяется там, где требуется усиленная электроизоляция: в распределительных щитах промышленных объектов, на участках с высокими требованиями к надёжности - например, на заводах, энергообъектах, в системах автоматизации.

Технические характеристики

• Количество полюсов: 3P (три фазы)
• Номинальный ток: 1250 А
• Комплектация: 2 разделителя (достаточно для одного аппарата)
• Материал корпуса: термостойкий диэлектрик, соответствует требованиям к изоляции при рабочих температурах до +80 C
• Установка: механическая защёлка - без инструментов

Совместимость и монтаж

Разделитель полюсов 3P SD1250 совместим только с выключателями-разъединителями серии SystemePact SP SD. Нельзя использовать с другими сериями, даже от того же бренда. Монтаж выполняется после установки основного аппарата: достаточно совместить направляющие элементы разделителя с замками на корпусе устройства и плотно защёлкнуть до характерного щелчка. После этого проверьте, чтобы все три полюса были полностью закреплены - ни один из них не должен болтаться.

Безопасность и стандарты

Изделие соответствует нормам IEC 60947-3 для выключателей-разъединителей. Увеличивает минимальные воздушные зазоры и трассы утечки тока, снижая риск дугового замыкания. Соответствие этим параметрам позволяет применять разделитель в средах с классом загрязнённости 3 и выше.

Преимущества

• Не требует сверления, пайки или дополнительных креплений - экономит время при сборке
• Обеспечивает гарантированное увеличение изолирующих расстояний без изменения габаритов самого аппарата
• Выдерживает многократные циклы включения/выключения без потери прочности соединения
• Защищает от случайного контакта с соседними фазами во время обслуживания

Ограничения применения

• Не предназначена для работы вне серии SystemePact SP SD - несовместима с другими моделями SE или конкурентов
• Не применяется в сетях переменного тока ниже 400 В или выше 1000 В
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или химически активных паров
• Не является самостоятельным коммутирующим устройством - работает только как дополнение к разъединителю

Примеры использования

• На входном щите производства с мощностью более 800 кВт
• В системах управления технологическими линиями с частыми аварийными отключениями
• В помещениях с высокой запылённостью или влажностью - например, на пищевых предприятиях
• Как часть модульной системы защиты в новых проектах, где важна стандартизированная изоляция

Практические советы

• Перед установкой убедитесь, что основной аппарат отключен и заблокирован - работа с токоведущими частями опасна!
• Проверяйте соответствие артикула ssdpb3p1250 номеру модели вашего разъединителя - отличаются версии для 630 А и 1600 А
• Если в вашем щите мало места, используйте разделитель вместо увеличения шага между аппаратами - он занимает минимум свободного объема
• При ремонте или замене разъединителя всегда демонтируйте разделитель одновременно - он не служит самостоятельно
• Храните комплект в оригинальной упаковке - детали легко потеряются, а новые нельзя купить поштучно
