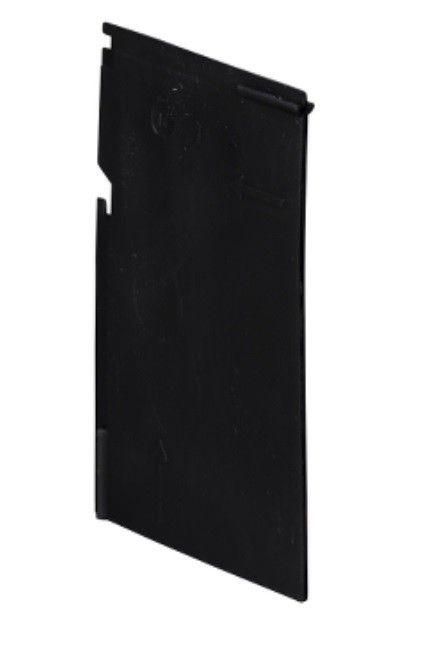

Разделитель полюсов SE SystemePact CCB 4P 100-250 Systeme Electric SPC-PB4-01-02

Разделитель полюсов 4P (100-250) SE - компонент для обеспечения безопасной изоляции между фазами в коммутационных аппаратах системы SystemePact CCB. Применяется в распределительных щитах и силовых цепях, где требуется жесткая механическая и электроизолирующая развязка контактов. Артикул spc-pb4-01-02 соответствует высокому исполнению серии SystemePact CCB.

Назначение и область применения

Разделитель полюсов 4P (100-250) SE используется для создания физической и электрической изоляции между полюсами автоматических выключателей SystemePact CCB. Он предотвращает пробой между фазами при перегрузках, КЗ или повышенной влажности. Устанавливается непосредственно на присоединениях силовых цепей, там, где важно исключить случайное замыкание между фазами. Подходит для промышленного оборудования, станций управления, систем автономного питания и других применений, требующих высокой степени безопасности.

Технические характеристики

• Тип изделия: Разделитель полюсов 4P
• Напряжение: до 250 В переменного тока
• Исполнение: Высокое - увеличенная изоляционная длина и прочность корпуса
• Совместимо с: Аппаратами SystemePact CCB
• Количество полюсов: 4

Совместимость и монтаж

Разделитель полюсов 4P (100-250) SE устанавливается только на выключатели серии SystemePact CCB. Монтаж выполняется после установки автомата - разделитель защелкивается на контактные выходы, не требует дополнительных креплений. Перед установкой проверьте совпадение формы и расположения штырей на выключателе и гнезд на разделителе. Нельзя использовать с другими сериями аппаратов, даже если они имеют аналогичный внешний вид.

Безопасность и стандарты

Разделитель полюсов 4P (100-250) SE соответствует требованиям IEC 60947-1 и IEC 60947-3 по изоляции и механической прочности. Его конструкция гарантирует сохранение изоляционных свойств при температуре от -25C до +60C и в условиях повышенной запыленности. Производитель Systeme Electric подтверждает соответствие нормам для промышленного уровня защиты.

Преимущества

• Увеличенная изоляционная длина снижает риск поверхностного пробоя
• Механически жесткая конструкция предотвращает смещение при вибрации
• Не требует инструментов для установки - защелкивается одним движением
• Обеспечивает четкую визуальную разницу между фазами при обслуживании

Ограничения применения

• Не предназначен для работы при напряжении выше 250 В
• Не применяется вне системы SystemePact CCB - несовместим с ABB, Schneider, Legrand и другими
• Не рассчитан на частые демонтажи - многократная установка/снятие снижает срок службы защелок
• Не является средством защиты от токов КЗ - работает только как изолирующий элемент

Примеры использования

• Распределительный щит промышленного станка с четырьмя фазами
• Щит управления конвейерной линией с несколькими двигателями
• Система бесперебойного питания (ИБП) с групповым отключением
• Электроустановки в зонах с высокой влажностью или пылевой нагрузкой

Практические советы

• Перед монтажом всегда отключите питание и убедитесь, что все фазы обесточены
• Проверяйте плотность защелкивания - разделитель должен не шататься и не проворачиваться
• При сборке щита располагайте разделители так, чтобы они не мешали доступу к другим устройствам
• Не используйте разделитель как опору для проводов - он не рассчитан на механическую нагрузку
• При замене выключателя обязательно подбирайте новый разделитель того же артикула - spc-pb4-01-02
