Разделитель вертикальный бокового отсека шин для шкафов CQE N, ВхГ 2000 х 600 мм | R5NSBCS2060 DKC ДКС

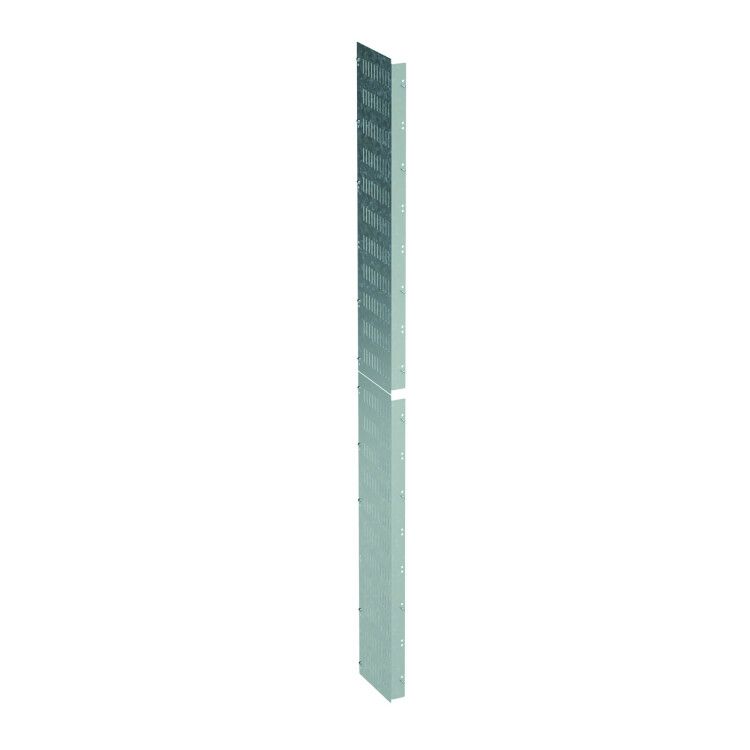

Разделитель вертикальный бокового отсека шин для шкафов CQE N, ВхГ 2000х600 мм - это металлический элемент для внутренней организации кабельного отсека в шкафах серии RAM power от DKC. Он позволяет разделить пространство на вертикальные зоны, улучшая доступ к оборудованию и способствуя естественной циркуляции воздуха. Артикул r5nsbcs2060 совместим с напольными шкафами CQE N стандартной комплектации.

Назначение и область применения

Разделитель вертикальный бокового отсека шин для шкафов CQE N, ВхГ 2000х600 мм используется для создания физических границ внутри бокового кабельного отсека шкафа. Это необходимо при распределении силовых и слаботочных кабелей, чтобы избежать переплетений, упростить обслуживание и соблюсти требования по электробезопасности. Применяется в промышленных щитах управления, системах автоматизации, на производствах с высокой плотностью оборудования.

Технические характеристики

• Размеры: 2000 мм (высота) × 600 мм (глубина)
• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках
• Исполнение: соединительный элемент боковой - предназначен для монтажа вдоль стенки бокового отсека
• Цвет: естественный цвет - без покрытия, сохраняет первоначальный вид стали
• Конструкция: состоит из двух частей, с перфорацией для теплоотвода

Совместимость и монтаж

Разделитель вертикальный бокового отсека шин для шкафов CQE N, ВхГ 2000х600 мм совместим исключительно с напольными шкафами серии CQE N, имеющими высоту 2000 мм и глубину 600 мм. Устанавливается на направляющие или крепёжные профили внутри бокового отсека. Монтаж выполняется с помощью стандартных саморезов или защёлок, предусмотренных конструкцией шкафа. Обе части элемента собираются в единую конструкцию перед установкой. Перфорация не требует дополнительной обработки - она уже готова к работе.

Особенности конструкции

Элемент выполнен из тонколистовой стали с равномерной перфорацией по всей поверхности. Эта решётчатая структура снижает массу детали, улучшает воздушную циркуляцию между кабелями и предотвращает перегрев в условиях длительной работы оборудования. Разделитель не имеет острых кромок - края обработаны для безопасной работы. Конструкция не предусматривает изоляцию - не применяется в качестве электроизолирующего барьера.

Преимущества

• Упрощает маршрутизацию кабелей - каждый канал остаётся организован и легко доступен
• Перфорированная поверхность повышает эффективность естественного охлаждения
• Высокая жесткость материала гарантирует устойчивость к деформации при сборке и эксплуатации
• Не требует специальных инструментов для установки - совместима с типовым креплением шкафов CQE N

Ограничения применения

• Не предназначена для использования вне шкафов CQE N - несовместима с другими сериями шкафов
• Не является изолирующим элементом - не заменяет изоляторы или разделители по классу защиты
• Не рекомендуется применять в средах с повышенной коррозийной активностью - материал не имеет антикоррозийного покрытия
• Не поддерживает крепление тяжёлых устройств - служит только для разделения, а не для несущих функций

Примеры использования

• Разделение входных силовых кабелей и выходных цепей управления в одном отсеке
• Изолирование кабелей питания от сигнальных проводов в АСУ ТП
• Организация зон для модульных контакторов и реле в шкафах на заводах
• Формирование отдельных каналов для кабелей связи и Ethernet в промышленных контроллерах

Практические советы

• Перед установкой проверьте, что шкаф соответствует габаритам 2000×600 мм - другие размеры не подходят
• При использовании нескольких разделителей - располагайте их с учётом будущего прокладывания кабелей, чтобы не возникало перегрузки в одной зоне
• Если требуется защита от коррозии - дополнительно нанесите антискользящее или консервирующее покрытие на края
• Не используйте этот элемент как опору для тяжёлых аппаратов - он не рассчитан на механическую нагрузку свыше 5 кг/м²
• Артикул r5nsbcs2060 всегда заказывайте в паре с основным шкафом CQE N - комплектность гарантирована только при совпадении серии RAM power
