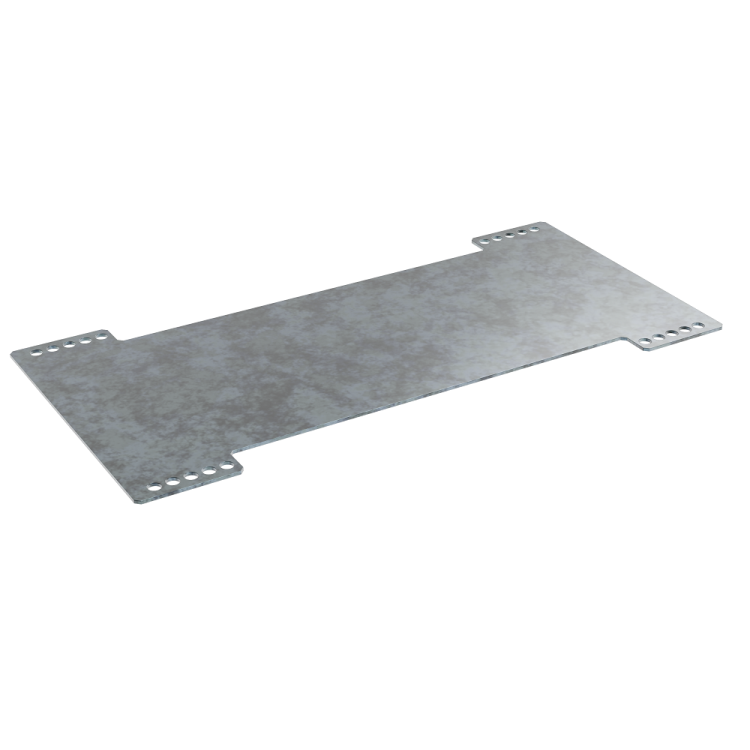

Разделитель вертикальный сплошной В=200 | 307512 КЭАЗ

Разделитель вертикальный сплошной В=200 от КЭАЗ (арт. 307512) - это металлический элемент для внутреннего секционирования компонентов автоматических выключателей в литых корпусах серии OptiBox M. Он обеспечивает физическое разделение зон с разным потенциалом или функциональным назначением, повышая безопасность и удобство обслуживания.

Назначение и область применения

Разделитель вертикальный сплошной В=200 используется внутри распределительных щитов и корпусов типа OptiBox M для создания изолированных секций между модулями автоматических выключателей, контакторов, реле и других устройств. Применяется там, где требуется предотвратить случайное прикосновение к токоведущим частям соседних цепей или упорядочить проводку по функциональным группам.

Технические характеристики

• Ширина: 200 мм - соответствует стандартному шагу установки модулей в корпусах OptiBox M
• Материал: оцинкованная сталь толщиной 1,5 мм - обеспечивает прочность и коррозионную стойкость
• Тип: соединительный элемент боковой - монтируется перпендикулярно направлению установки аппаратов
• Цвет: естественный цвет оцинковки - без покраски, сохраняет защитные свойства поверхности

Совместимость и монтаж

Разделитель совместим только с корпусами серии OptiBox M от КЭАЗ. Устанавливается на направляющие профили внутри корпуса, фиксируется механически без инструментов - защёлкивается в пазы. Для правильного расположения проверьте соответствие ширины 200 мм и шага крепления. Не применяйте с другими сериями корпусов - возможны проблемы с посадкой и герметичностью.

Безопасность и стандарты

Изготовлен из материала, соответствующего требованиям ГОСТ Р 50030.2 и IEC 61439 для распределительных устройств низкого напряжения. Электрическая изоляция достигается за счёт воздушного зазора и физического разделения - сам разделитель не является изолирующим материалом, но создаёт необходимую геометрию безопасности.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм - не деформируется при сборке и эксплуатации
• Оцинкованное покрытие - устойчиво к влаге и химическим воздействиям в условиях производства
• Удобная установка - не требует сверления или крепежа, экономит время при монтаже
• Совместимость с системой OptiBox M - гарантирует точное позиционирование и надёжное крепление

Ограничения применения

• Не предназначен для использования вне корпусов OptiBox M - не имеет собственной защиты IP и не рассчитан на внешнюю установку
• Не обеспечивает электрическую изоляцию между фазами - только физическое разделение; для изоляции нужны дополнительные изоляторы или расстояния
• Не рекомендован для сред с агрессивными химическими испарениями - оцинковка устойчива, но не к кислотам и щелочам

Примеры использования

• Разделение входной группы автоматов и выходных цепей управления в одном щите
• Физическая изоляция силовых цепей от слаботочных сигналов (например, PLC-интерфейсов)
• Группировка оборудования по технологическим участкам: насосы, вентиляторы, нагреватели

Практические советы

• Перед установкой убедитесь, что ширина свободного пространства в корпусе позволяет поместить разделитель без давления на другие элементы
• При использовании нескольких разделителей - располагайте их равномерно, чтобы не перегружать одну сторону корпуса
• Не используйте для крепления кабельных каналов - он не рассчитан на нагрузки, кроме собственного веса и легкого касания проводов
• Проверяйте целостность оцинковки после монтажа - при повреждении можно обработать антикоррозийным составом на основе цинка
