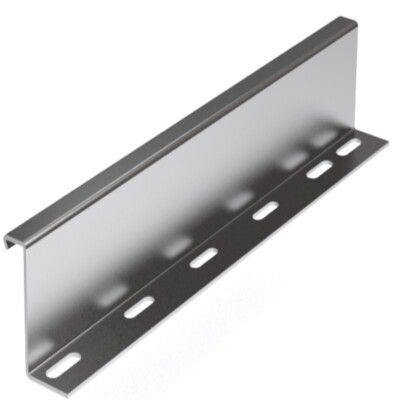

Разделительная перегородка H 150 мм - UPH050 ДКС

Перегородка разделительная H 150 мм, L 1500 мм от DKC (ДКС) с артикулом uph050 предназначена для физического разделения кабелей внутри тяжелых кабельных лотков системы U5 Combitech. Изготовлена из нержавеющей стали с оцинковкой, обеспечивает противопожарную изоляцию и совместима со всеми элементами этой системы.

Назначение и область применения

Перегородка разделительная H 150 мм, L 1500 мм используется для разделения кабельных групп внутри лотков системы U5 Combitech. Применяется там, где требуется избежать электромагнитных помех между силовыми, слаботочными и управляющими цепями - например, на производствах, в АСУ ТП, серверных помещениях, энергообъектах и объектах ЖКХ. Устанавливается исключительно внутрь лотков, соответствующих габаритам системы U5 Combitech.

Технические характеристики

• Высота: 150 мм - достаточна для разделения крупных пучков кабелей
• Длина: 1500 мм - соответствует стандартной длине лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - устойчивость к коррозии и механическим нагрузкам
• Покрытие: оцинковка - дополнительная защита от воздействия среды
• Исполнение: L-профиль - жесткая форма, обеспечивающая устойчивость при монтаже
• Тип крепления: винтовой - через отверстия в основании
• Монтажная перфорация: да - отверстия под винты M6x10 с шагом, совместимым с лотками
• Огнестойкость: да - сохраняет целостность при температурном воздействии до предела нормированного класса
• Цвет: серый - унифицированный внешний вид с другими элементами системы
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает в условиях повышенной влажности, холодного и умеренного климата, в том числе на открытых площадках

Совместимость и монтаж

Перегородка разделительная H 150 мм, L 1500 мм совместима только с лотками системы U5 Combitech. Крепится снизу с помощью винтов M6×10 и гаек M6 с насечками - комплект крепежа не входит в состав, но является стандартным для всей системы. Отверстия расположены с шагом, соответствующим профилю лотка, что позволяет легко выровнять перегородку по длине. Для монтажа достаточно закрутить два–три винта на каждом участке - перегородка не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости, установленным для кабельных систем в зонах с повышенными рисками. Нержавеющая сталь и оцинковка обеспечивают долговременную устойчивость к химическим и биологическим воздействиям. Климатические категории (ОМ2/У2/УХЛ2/ХЛ2) подтверждают соответствие ГОСТ 15150 для работы в суровых условиях.

Преимущества

• Жесткая L-форма не деформируется под весом кабелей
• Стальная конструкция не горит и не выделяет токсичных веществ при нагреве
• Оцинковка защищает от конденсата и агрессивной среды
• Монтажная перфорация ускоряет установку и снижает вероятность смещения
• Совместимость с системой U5 Combitech гарантирует точное попадание в крепежные точки

Ограничения применения

• Не применяется вне системы U5 Combitech - несовместима с лотками других производителей
• Не предназначена для самостоятельного крепления к стенам или потолкам - только внутри лотков
• Не рекомендовано использовать в средах с постоянным контактом с открытым пламенем или расплавленным металлом
• При использовании в условиях сильной вибрации требуется проверка надежности крепления каждые 6 месяцев

Примеры использования

• Разделение силового и сигнального кабеля в пульте управления станком
• Изоляция кабелей связи от питания в шкафах автоматизации
• Обустройство кабельных трасс в подземных тоннелях с высокой влажностью
• Прокладка в промышленных цехах с агрессивной средой (цеха металлургии, химпроизводства)

Практические советы

• Проверьте перед монтажом, что ширина лотка соответствует заявленному типу U5 Combitech - перегородка не должна болтаться
• Используйте только винты M6×10 с гайками с насечками - другие крепежи могут не обеспечить нужный момент затяжки
• При необходимости удлинения перегородки используйте несколько единиц, плотно подгоняя их друг к другу - нельзя резать или гнуть изделие
• Для длительной эксплуатации в сырых местах периодически осматривайте места крепления на предмет коррозии - даже оцинковка имеет срок службы
• Артикул uph050 - это именно перегородка для лотков, а не кронштейн или крышка; не путайте с аналогичными по названию элементами
