Разделительная перегородка кабельного канала Rapid 80 70x2000 мм (ПВХ) (GK-TW70) | 6274900 OBO Bettermann
Товарные предложения:
| Перегородка разделительная кабельного канала Rapid 80 70x2000 мм ПВХ - 6274900 | 26.02.2026 | Под заказ | 83,26 ₽ | м. | от 30 дней |
Аналоги (4)
| 52 м. | 464,14 ₽ | м. | от 1 дня | |
| 148 м. | 345,15 ₽ | м. | от 1 дня | |
| 1345 м. | 118,24 ₽ | м. | от 1 дня | |
| 13506 м. | 137,26 ₽ | м. | от 1 дня |
Описание
Характеристики
Сертификаты
Описание

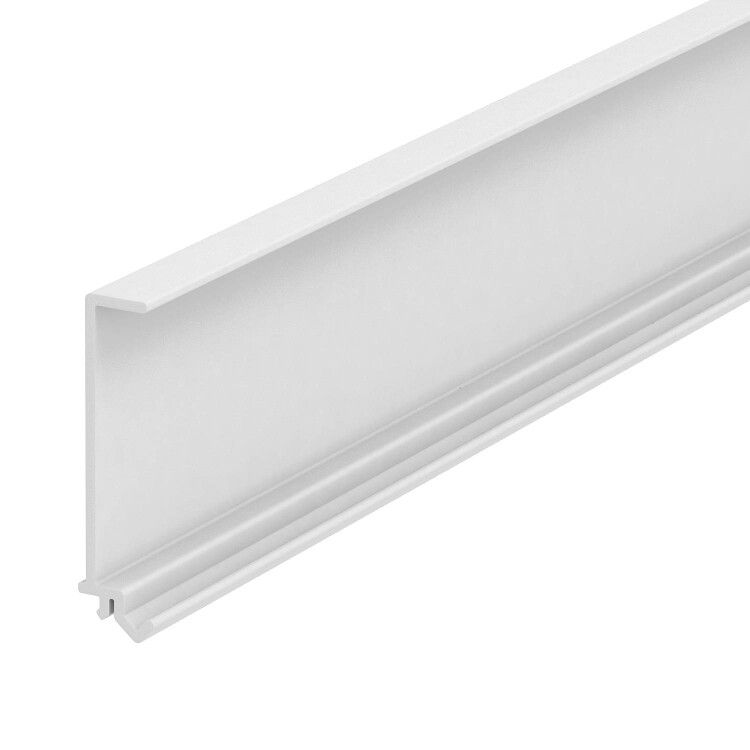

Разделительная перегородка кабельного канала 70x2000 мм, ПВХ, Rapid 80, ГК-TW70 предназначена для внутреннего разделения каналов системы Rapid 80, обеспечивая безопасную изоляцию цепей с разными уровнями напряжения. Артикул ГК-TW70 совместим с кабель-каналами OBO BETTERMANN и используется в промышленном и коммерческом электромонтаже.
Назначение и область применения
Разделительная перегородка кабельного канала 70x2000 мм, ПВХ, Rapid 80, ГК-TW70 устанавливается внутри кабель-каналов системы Rapid 80 для физического разделения проводов и кабелей с различным классом напряжения - например, слаботочные цепи (сигнализация, управление) и силовые цепи (220–400 В). Применяется в системах монтажа Rapid 80 GK, GA и Rapid IBIS, а также в электромонтажных колоннах ISS. Подходит для помещений с высокими требованиями к безопасности и организации трасс: производственные цеха, офисы, жилые комплексы, объекты инфраструктуры.
Технические характеристики
- Длина: 2000 мм
- Глубина: 70 мм (соответствует глубине кабель-каналов Rapid 80)
- Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертный, не поддерживает горение
- Тип крепления: Втычной - фиксируется в пазы стенок канала без инструментов
- Исполнение: Одноразмерный модуль - одна перегородка на один канал
- Покрытие: Отсутствует - поверхность матовая, без лакового или металлического слоя
- Артикул: ГК-TW70
Совместимость и монтаж
Разделительная перегородка кабельного канала 70x2000 мм, ПВХ, Rapid 80, ГК-TW70 совместима исключительно с кабель-каналами серии Rapid 80 от OBO BETTERMANN. Устанавливается вдоль всей длины канала после сборки корпуса. Для монтажа достаточно вставить перегородку в предварительно подготовленные пазы боковых стенок - защелкивающийся механизм обеспечивает надежную фиксацию без болтов или саморезов. Перед установкой проверьте, что внутренняя ширина канала соответствует 70 мм. Не применяйте с другими сериями (например, Rapid IBIS без адаптеров или Legacy-системами).
Преимущества
- Упрощает организацию трасс: позволяет размещать силовые и слаботочные кабели в одном канале без риска помех
- Экономит время монтажа: втычной способ крепления не требует инструмента
- Высокая долговечность: ПВХ не деформируется при температуре до +60 C, не выгорает на свету
- Соответствует нормам ПУЭ: обеспечивает необходимую изоляцию между цепями разного класса напряжения
- Легко режется: можно подрезать до нужной длины обычной ножовкой по пластиковому профилю
Ограничения применения
- Не предназначен для использования вне кабель-каналов Rapid 80 - не является самостоятельным элементом
- Не рассчитана на механические нагрузки сверх допустимых для ПВХ - не используйте как опору или несущий элемент
- Работает при температуре от –15 C до +60 C - не применять в условиях экстремального холода или нагрева выше 60 C
- Не рекомендовано использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
- Не заменяет внешнюю изоляцию кабеля - все провода должны иметь собственную защитную оболочку
Примеры использования
- Разделение входящего силового кабеля 400 В и сигнальных линий управления станка в распределительном щите
- Организация трассы в электромонтажной колонне ISS: отдельные каналы для освещения, Ethernet, датчиков и питания
- Монтаж в торговых центрах - изоляция кабелей лифта, видеонаблюдения и бытовой сети в одной общей гофре
- Объекты здравоохранения: разделение медицинского оборудования и сетей связи в стационарных шкафах
Практические советы
- Перед установкой перегородки ГК-TW70 убедитесь, что кабель-канал имеет правильную ширину - 70 мм - и не поврежден
- Если требуется разбить канал на три секции, используйте две перегородки - они устанавливаются параллельно
- Подрезать перегородку лучше на ровной поверхности, используя пилу с мелким зубом - края остаются ровными
- Не затягивайте кабели слишком сильно рядом с перегородкой - это может вызвать давление на ПВХ и со временем деформировать её
- Храните в сухом месте при комнатной температуре - длительное воздействие прямого солнца снижает прочность материала
Характеристики
Производитель/Бренд
OBO Bettermann
Артикул
6274900
Длина
2000 мм.
Вес
0.174
Материал
Поливинилхлорид (ПВХ)
Покрытие
Без покрытия
Тип изделия
Перегородка
Тип крепления
Втычной
Глубина канала
70 мм
Модель/исполнение
1 модуль
Глубина кабель-канала
70 мм
Дополнительная информация
GK-TW70
