Секционирование DРX3 Leg 404689 Legrand

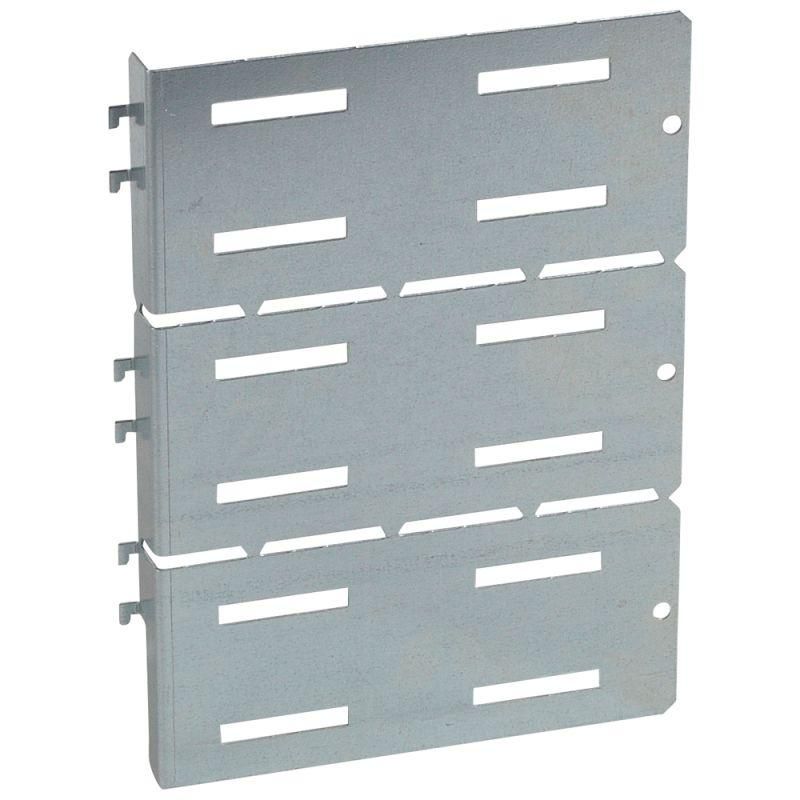

Перегородка для секционирования DPX3 300 мм от Legrand Euro - это металлическая разделительная пластина из стали, предназначенная для физического отделения зон внутри распределительных щитов серии XL3. Артикул 404689 обеспечивает безопасную изоляцию цепей, особенно когда требуется разграничить силовые и слаботочные участки.

Назначение и область применения

Перегородка для секционирования DPX3 300 мм используется для создания внутренних перегородок в шкафах и щитах, соответствующих габаритам серии XL3. Она позволяет разделить пространство на изолированные зоны - например, между высоковольтными цепями и системами управления, сигнализацией или сетью Ethernet. Применяется в промышленной автоматике, объектах ЖКХ, энергетике и на транспорте, где важна электромагнитная совместимость и безопасность обслуживания.

Технические характеристики

• Тип изделия: перегородка для секционирования
• Материал: сталь - прочный, устойчивый к деформациям металл с хорошей проводимостью для экранирования
• Габаритные размеры: 725×0×0 мм - высота 725 мм, толщина и ширина не указаны, что указывает на плоский профиль, рассчитанный на установку в направляющие
• Наличие кабельного ввода: да - есть технологические отверстия для пропуска кабелей через перегородку без нарушения целостности разделения
• Цвет: натуральный - не окрашенная поверхность стали, возможна последующая покраска или антикоррозийная обработка при необходимости
• Тип конструкции: отдельная деталь - не является частью корпуса, устанавливается самостоятельно

Совместимость и монтаж

Перегородка для секционирования DPX3 300 мм совместима исключительно со шкафами и модульными рамками серии XL3 от Legrand. Установка происходит путём вставки в предварительно подготовленные направляющие на боковых стенках щита. Крепление осуществляется механически - без болтов, за счёт фиксации в пазах. Отверстия для кабелей позволяют выводить провода с одной стороны на другую, сохраняя разделение потенциалов. Перед монтажом проверьте, чтобы глубина щита соответствовала высоте перегородки - 725 мм.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам, обеспечивающим разделение цепей согласно ГОСТ Р 51321.1 и IEC 61439. Наличие кабельных вводов позволяет соблюдать нормы по изоляции между различными классами напряжений. Материал - сталь - обеспечивает естественное экранирование, снижающее помехи. Однако сама перегородка не имеет сертификата IP - она не предназначена для защиты от внешней среды, а лишь для внутреннего секционирования.

Преимущества

• Увеличивает безопасность обслуживания - разделяет опасные и низковольтные цепи
• Обеспечивает соответствие нормам по разделению функциональных зон
• Не требует дополнительных креплений - легко встраивается в существующие рамки XL3
• Поддерживает чистоту трассировки кабелей благодаря продуманным вводам
• Совместима с другими элементами серии XL3 - можно комбинировать с крышками, планками, кронштейнами

Ограничения применения

• Не применяется вне серии XL3 - не подойдёт для щитов других брендов или форматов
• Не предназначена для наружной установки - не имеет герметизации и защиты от влаги/пыли
• Не регулируется по высоте - фиксированная длина 725 мм, нельзя использовать в щитах меньшей высоты
• Не обеспечивает электрическую изоляцию - только физическое разделение; для изоляции нужны дополнительные компоненты (например, изоляторы или термобарьеры)

Примеры использования

• Разделение входного автомата 400 А и PLC-контроллера в одном щите
• Изоляция силовой части (электродвигатели, частотники) от слаботочных сигналов (датчики, интерфейсы)
• Создание отдельной зоны для резервного питания в промышленном контроллере
• Формирование “чистых” зон для связи и управления в условиях сильных ЭМИ

Практические советы

• Перед установкой убедитесь, что в вашем щите есть стандартные направляющие для серии XL3 - перегородка не крепится болтами
• Если необходимо пропустить много кабелей, используйте кабельные муфты или пластиковые втулки - они защитят изоляцию от острых краёв стали
• Для долговечности в агрессивных средах рекомендуется нанести антикоррозийное покрытие на края перегородки после резки или сверления
• Не используйте эту перегородку вместо основной крышки или передней панели - она работает только как внутренний разделитель
• Артикул 404689 - единственный вариант перегородки этой высоты в серии XL3; другие модели имеют другую длину
