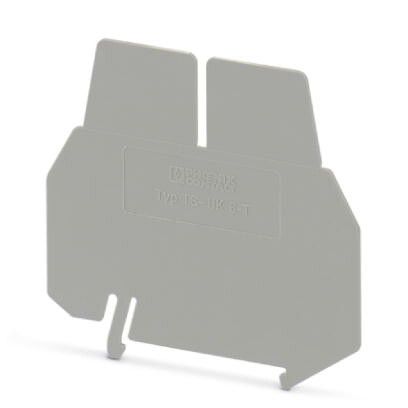

Разделительная пластина TS-UK 6-T | 3072820 Phoenix Contact

Разделительная пластина TS-UK 6-T от Phoenix Contact - элемент для безопасной изоляции соседних контактов в клеммных блоках. Применяется в распределительных щитах, автоматике и системах управления, где важно исключить риск замыкания между цепями. Артикул 3072820 обеспечивает точную совместимость с клеммниками серии TS-UK.

Назначение и область применения

Разделительная пластина TS-UK 6-T используется для физической изоляции между контактными группами в клеммниках. Предназначена для предотвращения случайного замыкания между цепями различного напряжения - например, между силовой и управляющей цепью. Подходит для установки внутри клеммных блоков серии TS-UK, используемых в промышленной автоматизации, станках, конвейерах и системах сбора данных.

Технические характеристики

• Количество полюсов: 6
• Материал корпуса: полиамид (PA 6.6), самозагасающий
• Цвет: белый
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 16 А
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям)
• Температурный диапазон: от -40 C до +90 C

Совместимость и монтаж

Разделительная пластина TS-UK 6-T предназначена исключительно для установки в клеммники серии TS-UK от Phoenix Contact. Устанавливается между двумя рядами клемм, плотно защёлкиваясь на направляющих. Монтаж выполняется без инструментов - достаточно вставить пластину до характерного щелчка. Не совместима с другими сериями клемм, даже если внешний вид кажется аналогичным.

Безопасность и стандарты

Изготовлена в соответствии с требованиями IEC 60947-7-1 и EN 60664-1. Материал корпуса соответствует классу UL94 V-0 - самозагасаемый, не распространяет горение. Обеспечивает электроизолирующее расстояние, необходимое для соблюдения норм безопасности при работе с высокими потенциалами.

Преимущества

• Увеличивает надёжность системы за счёт предотвращения межполюсных замыканий
• Не требует дополнительных креплений - фиксируется механически
• Выдерживает длительные нагрузки при температурных колебаниях
• Легко идентифицируется в собранном щите благодаря белому цвету

Ограничения применения

• Не применяется вне клеммников серии TS-UK - не подходит для других типов клемм
• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 не обеспечивает герметичность
• Не рассчитана на использование в цепях выше 500 В или токов свыше 16 А
• Запрещено использовать в качестве изолятора между проводами вне клеммного блока

Примеры использования

• Изолирование входов PLC от выходов реле в пульте управления
• Разделение цепей 24 В постоянного тока и 230 В переменного тока в одном шкафу
• Обеспечение безопасности при обслуживании щита - предотвращение случайного замыкания при переключении

Практические советы

• Перед установкой проверьте, что клеммы в нужном месте действительно находятся в одной серии TS-UK - не все модели имеют одинаковый шаг контактов
• При необходимости изоляции более чем 6 полюсов - используйте несколько пластин последовательно
• Не допускайте перекоса при вставке - это может повредить защёлки или контакты клеммника
• Для удобства монтажа рекомендуется устанавливать разделительные пластины сразу после монтажа клемм, пока система ещё не запитана
