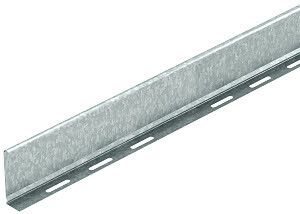

Разделительная полочка 45x3000 (TSG 45 DD) | 6062321 OBO Bettermann

Разделительная полочка 45x3000 мм (TSG 45 DD) от OBO BETTERMANN предназначена для физического разделения кабелей различного назначения внутри кабельных лотков - например, силовых и слаботочных цепей. Эта модель обеспечивает надёжную изоляцию между проводниками, снижает риск помех и соответствует требованиям безопасности при организации кабельной трассы.

Назначение и область применения

Разделительная полочка 45x3000 мм (TSG 45 DD) используется для разделения кабелей и проводов, которые отличаются по уровню напряжения, типу сигнала или функциональному назначению. Применяется в системах распределения электроэнергии, автоматизации, телекоммуникациях и на промышленных объектах. Подходит для установки в металлические и пластиковые кабельные лотки, где требуется соблюдение норм по электромагнитной совместимости и противопожарной защите.

Технические характеристики

• Габариты: высота 45 мм, длина 3000 мм
• Материал: оцинкованная сталь толщиной 0,75 мм
• Форма профиля: L-образный
• Тип крепления: винтовой
• Наличие монтажной перфорации: да
• Покрытие: цинковое (защита от коррозии)
• Совместимость: с большинством стандартных кабельных лотков

Совместимость и монтаж

Разделительная полочка 45x3000 мм (TSG 45 DD) устанавливается внутрь кабельного лотка с помощью саморезов через предварительно выполненные отверстия. Перфорация позволяет гибко регулировать положение полочки вдоль лотка. Для монтажа требуются шурупы подходящего диаметра и длины - рекомендуется использовать крепёж с плоской головкой, чтобы не выступал выше поверхности. Установка возможна как на горизонтальных, так и на вертикальных участках трассы. Полочка не требует специального инструмента - достаточно обычной отвёртки или шуруповёрта.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает долговечность и соответствие требованиям к материалам, применяемым в электротехнических системах. Хотя явного указания на сертификаты в данных нет, продукт разработан в рамках стандартизированной линейки OBO BETTERMANN, которая соответствует европейским нормам EN 61537 и IEC 61537 для кабельных лотков и компонентов. Цинковое покрытие повышает устойчивость к коррозии в условиях повышенной влажности.

Преимущества

• Увеличивает безопасность за счёт физической изоляции кабелей разного класса напряжения
• Легко монтируется и демонтируется благодаря перфорации и винтовому креплению
• Не деформируется под нагрузкой благодаря жёсткому L-профилю и достаточной толщине стали
• Цинкование продлевает срок службы даже в агрессивных средах
• Поддерживает чёткую организацию кабельной трассы, упрощает обслуживание и поиск повреждений

Ограничения применения

• Не предназначен для использования вне кабельных лотков - не является самостоятельным несущим элементом
• Не рассчитана на механические удары или значительные внешние нагрузки
• Толщина материала 0,75 мм делает её чувствительной к изгибу при неправильном обращении во время монтажа
• Не подходит для установки в лотки с очень маленькими внутренними размерами - необходимо проверить свободное пространство перед заказом

Примеры использования

• Разделение силовых кабелей (400 В) и слаботочных линий (Ethernet, CCTV, сигнализация) в серверных помещениях
• Организация кабельных трасс на заводах, где одновременно прокладываются кабели управления и питания оборудования
• Монтаж в распределительных щитах с использованием лотков для упорядочивания проводов
• Применение в транспорте (метро, железнодорожные станции) для соблюдения требований к электромагнитной совместимости

Практические советы

• Перед монтажом убедитесь, что внутренняя ширина лотка позволяет разместить полочку с зазором минимум 5–10 мм с каждой стороны
• При необходимости можно резать полочку 45x3000 мм (TSG 45 DD) болгаркой с диском по металлу - после резки обязательно обработать края для удаления заусенцев
• Для длинных трасс используйте несколько секций, соединяя их встык - не допускайте прогиба между точками крепления
• Проверьте совместимость с вашим типом лотка: TSG 45 DD работает с большинством моделей OBO и аналогичными изделиями других производителей, но лучше свериться с чертежами лотка
• Храните изделия в сухом месте - хотя они оцинкованы, длительное воздействие влаги может вызвать образование белого налёта (цветной оксид), который не влияет на работу, но портит внешний вид
