Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН Basic | rpb-r-250l EKF

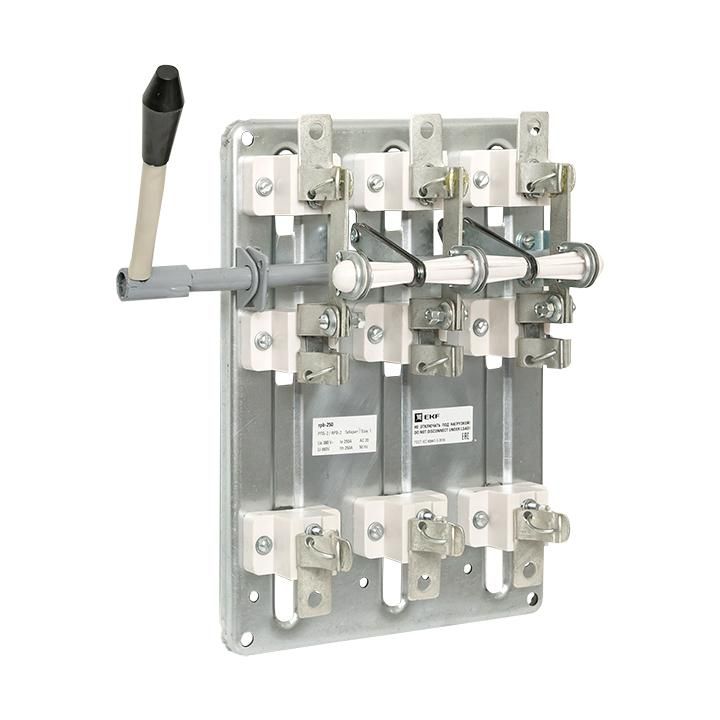

Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН Basic - это трёхполюсный аппарат для ручного отключения силовой цепи с встроенными плавкими предохранителями. Устройство применяется в распределительных щитах для защиты оборудования от перегрузок и КЗ, особенно там, где требуется визуальный контроль разрыва цепи. Бренд EKF, артикул rpb-r-250l.

Назначение и область применения

Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН Basic используется для ручного отключения электрической цепи без нагрузки и одновременной защиты от сверхтоков. Подходит для установки в распределительных щитах промышленных объектов, на входе в оборудование, на участках с нечастыми операциями включения-выключения. Применяется в системах с напряжением до 690 В и частотой 50 Гц - например, на станках, насосах, конвейерах, где нужна надёжная механическая изоляция цепи.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который аппарат способен проводить без повреждений;
• Напряжение: 380 / 690 В - работает в сетях переменного тока с этими значениями;
• Условный ток короткого замыкания: 20 кА - способен безопасно отключить ток КЗ до этого уровня за счёт плавких вставок;
• Количество полюсов: 3 - три отдельных цепи, каждая с собственным предохранителем;
• Тип элемента управления: рычажковый - управление осуществляется физическим перемещением рычага;
• Тип подключения: болтовое - провода крепятся гайками к клеммам, требуют затяжки усилием;
• Степень защиты: IP00 - нет защиты от пыли и воды; использовать можно только внутри закрытых щитов;
• Способ монтажа: вертикальный - устанавливается строго вверх ногами, как указано в инструкции;
• Монтаж в щит: да - крепится на DIN-рейку или специальную платформу внутри распределительного щита;
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов для сигнализации или автоматизации.

Совместимость и монтаж

Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН Basic совместим с плавкими вставками класса gG/gL номиналом до 250 А. Для монтажа необходим доступ к задней части аппарата - клеммы расположены снизу и сзади. Установка возможна только в вертикальной плоскости: горизонтальная установка запрещена, так как нарушает работу механизма и теплоотвод. Место крепления должно соответствовать габаритам корпуса - рекомендуется проверить по чертежу перед заказом. Левый привод означает, что рычаг расположен слева при взгляде спереди - важно согласовать с другими аппаратами в щите для удобства обслуживания.

Безопасность и стандарты

Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН Basic соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает визуально заметный разрыв цепи - при отключенном положении ножи полностью отделены от контактов, что позволяет работать с оборудованием без опасности случайного включения. Наличие плавких вставок гарантирует защиту от перегрузок и КЗ, однако сам аппарат не является автоматическим выключателем - ручное включение обязательно после срабатывания предохранителя.

Преимущества

• Визуальное определение состояния цепи - легко проверить, включён или отключён аппарат;
• Простая замена предохранителей - достаточно открыть крышку и заменить вставку без демонтажа всего устройства;
• Надёжная контактная система - ножевой тип с пружинным нажатием снижает риск нагрева и окисления;
• Жёсткая конструкция на общей панели - минимизирует деформацию и увеличивает срок службы;
• Поддержка высоких токов КЗ - 20 кА обеспечивают защиту даже в мощных промышленных сетях.

Ограничения применения

• Не предназначен для частых включений - только нечастые операции (до 1–2 раз в день);
• IP00 - нельзя использовать вне закрытых щитов, в сырых, пыльных или агрессивных средах;
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки;
• Требуется ручное восстановление - после срабатывания предохранителя необходимо найти причину КЗ, заменить вставку и вручную перевести рычаг в положение “вкл”;
• Не подходит для автоматизированных систем - не имеет дистанционного управления или интерфейса связи.

Примеры использования

• Входной разъединитель-предохранитель в промышленном щите питания станка ЧПУ;
• Защита группы двигателей на конвейере с общей линией 380 В;
• Распределительный пункт на производстве с несколькими ответвлениями, где важен визуальный контроль отключения;
• Электроустановки в цехах с ограниченным доступом, где требуется гарантированная механическая изоляция.

Практические советы

• Перед установкой проверьте соответствие номинала плавких вставок - они должны быть равны или меньше 250 А;
• Используйте только оригинальные вставки от EKF или аналогичные по характеристикам (gG/gL, 250 A, 690 V);
• При монтаже соблюдайте момент затяжки болтов - переусиливать нельзя, чтобы не повредить клеммы;
• Обязательно отключите питание перед заменой предохранителя - даже при отключённом рычаге есть потенциал напряжения;
• При групповой установке нескольких РПБ-2 ориентируйте все приводы одинаково - левые или правые - для единого порядка действий;
• Регулярно осматривайте контакты на наличие следов перегрева - потемнение или оплавление требуют замены аппарата.
