Разъединитель высоковольтный РВФЗ 10/1000-II-II-УХЛ2 (с приводом) | 235668 КЭАЗ

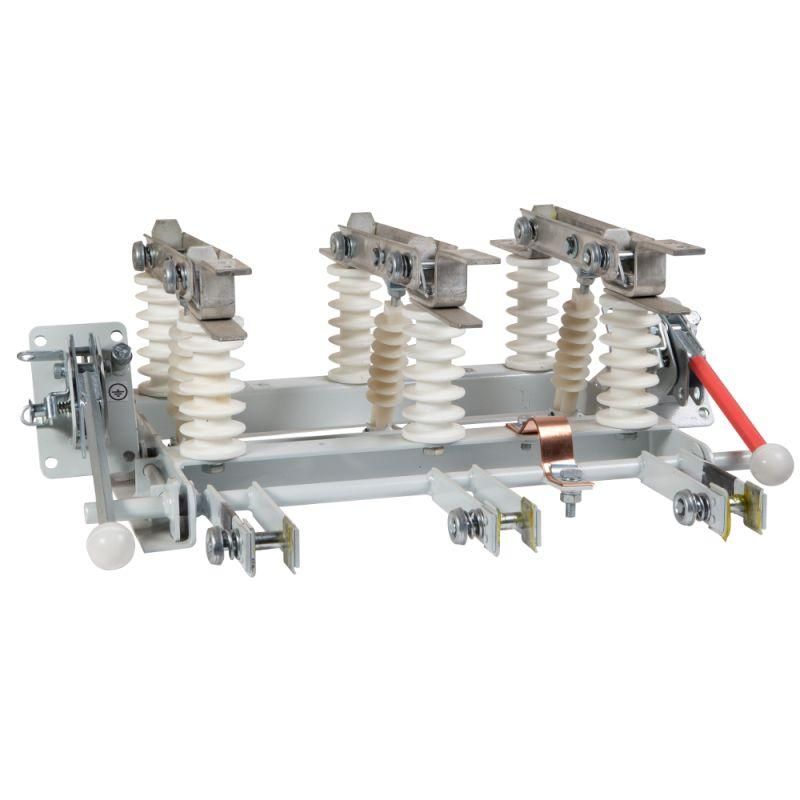

Разъединитель высоковольтный РВФЗ-10/1000-II-II-УХЛ2 (с приводом) от КЭАЗ предназначен для безопасного отключения участков электросети до 10 кВ вручную или с помощью привода. Этот трёхполюсный заземляющий разъединитель применяется в распределительных устройствах подстанций и промышленных объектах, где требуется физическое отключение цепи перед обслуживанием. Артикул 235668 соответствует модели с предварительной сборкой и фарфоровой изоляцией.

Назначение и область применения

Разъединитель высоковольтный РВФЗ-10/1000-II-II-УХЛ2 (с приводом) используется для создания видимого воздушного зазора в высоковольтных сетях 10 кВ. Он не предназначен для отключения нагрузки - только для отключения цепи после отключения выключателя. Применяется в комплектных распределительных устройствах (КРУ), на подстанциях, в промышленных энергообъектах и на линиях электропередачи. Устройство обеспечивает безопасность персонала при проведении ремонтных работ.

Технические характеристики

• Номинальное напряжение: 10 кВ - работает в сетях до 10 киловольт переменного тока
• Номинальный ток: 1000 А - способен проводить ток до 1000 ампер без перегрева
• Количество полюсов: 3 - три отдельных контакта для каждой фазы сети
• Тип: заземляющий - имеет контакт для замыкания на землю, защищает от случайного попадания напряжения
• Изоляция: фарфор - устойчив к внешним воздействиям, долговечен, не требует специального ухода
• Предварительная сборка: да - устройство поставляется уже собранным, что снижает время установки
• Климатическое исполнение: УХЛ2 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с повышенной влажностью

Совместимость и монтаж

Разъединитель высоковольтный РВФЗ-10/1000-II-II-УХЛ2 (с приводом) устанавливается на опорную раму или шасси КРУ. Монтаж выполняется с использованием болтовых соединений, указанных в техдокументации завода-изготовителя. Предварительная сборка позволяет снизить трудозатраты: достаточно закрепить готовый блок и подключить силовые выводы. Привод механический, ручной - требует доступа оператора для управления. Для автоматизации необходимо использовать внешние приводы совместимой мощности.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 19854 и международным нормам для оборудования класса напряжения 10 кВ. Конструкция исключает самопроизвольное включение благодаря жесткой фиксации положений “включен” и “выключен”. Наличие заземляющего контакта гарантирует сброс остаточного напряжения. Обязательно применение блокировочных систем с выключателями и заземлителями для предотвращения ошибочных действий.

Преимущества

• Фарфоровая изоляция - устойчива к загрязнению, влаге и старению, не требует регулярной очистки
• Предварительная сборка - минимизирует риск ошибок при монтаже и сокращает сроки ввода в эксплуатацию
• Трёхполюсная конструкция - одновременное отключение всех фаз повышает надёжность и безопасность
• Заземляющая функция - создаёт гарантированную точку заземления, необходимую для работы в режиме “без напряжения”
• Произведён КЭАЗ - проверенный временем производитель с опытом в высоковольтном оборудовании

Ограничения применения

• Не предназначена для коммутации под нагрузкой - нельзя включать или отключать при наличии тока
• Не подходит для открытых площадок без защиты от осадков - исполнение УХЛ2 допускает только внутреннюю установку
• Требует ручного управления - не автономен; для дистанционного управления нужен внешний привод
• Не рекомендован для частых циклов включения/отключения - предназначен для редких операций (раз в месяц или реже)

Примеры использования

• Отключение секции КРУ-10 кВ перед плановым ремонтом трансформатора
• Создание заземления на линии после отключения автомата для проведения тестирования изоляции
• Обеспечение безопасности при работе на распределительном пункте промышленного предприятия
• Использование в составе системы резервного питания на тепловой электростанции

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и типов креплений вашей ячейки КРУ
• Убедитесь, что привод установлен правильно - неправильная ориентация затрудняет управление
• Проверяйте состояние фарфоровых изоляторов перед запуском: трещины или сколы недопустимы
• Подключите блокировки с выключателями - это обязательное условие для выполнения правил ТБ
• При эксплуатации в регионах с зимними температурами ниже -40C используйте дополнительный обогрев привода
