Разъем гнездовой М12 5A винт прямой резьба PG7 кабельная часть СЦМ120013-05A пластик. СТЭЗ 185200108

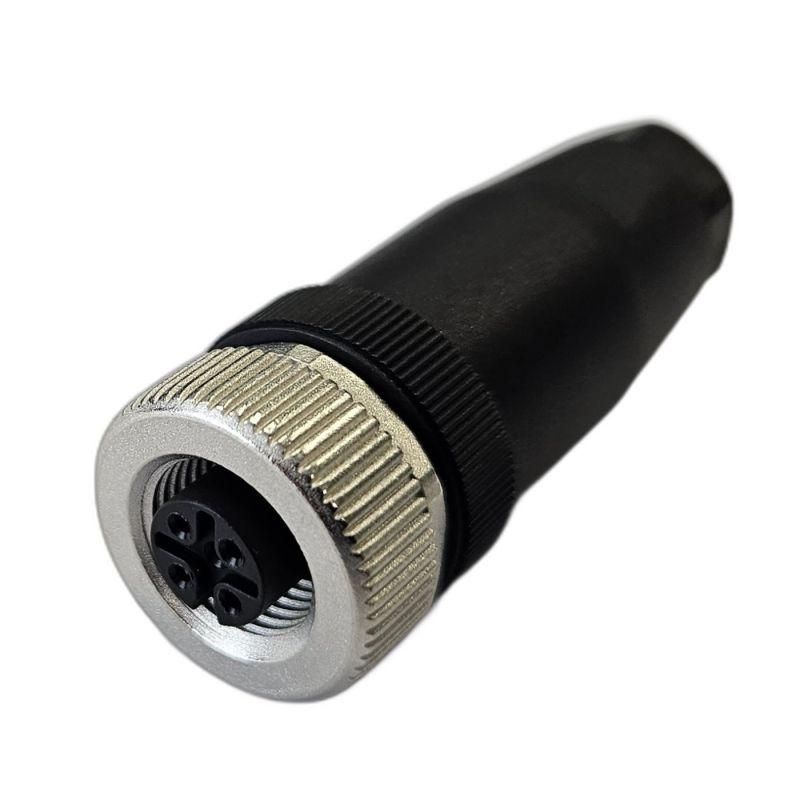

Разъем гнездовой М12 5A с винтовым зажимом и кабельной вводкой PG7 - надежный элемент для соединения кабелей в условиях повышенной запыленности и влажности. Модель СЦМ120013-05A от бренда СТЭЗ предназначена для промышленного оборудования, где важна механическая устойчивость и долговечность контакта.

Назначение и область применения

Разъем СЦМ120013-05A используется для подключения кабелей к устройствам с разъемом типа M12. Подходит для передачи сигналов и питания малой мощности - до 5 А. Применяется в автоматизированных системах: на конвейерах, в пневматических и гидравлических установках, на станках с ЧПУ, в системах сбора данных. Кабельная часть позволяет закрепить провода напрямую через вводку PG7, исключая необходимость в дополнительных штекерах.

Технические характеристики

• Тип разъема: гнездовой (female), M12, 4-контактный
• Номинальный ток: 5 А
• Тип крепления: винтовой зажим
• Кабельный ввод: PG7 (диаметр кабеля 4–9 мм)
• Материал корпуса: термопластичный пластик
• Форма: прямая, без поворота
• Стандарт исполнения: IP67 - полная защита от пыли и временного погружения в воду

Совместимость и монтаж

Разъем СЦМ120013-05A совместим с любыми штыревыми разъемами M12, соответствующими стандарту IEC 61076-2-101. Для монтажа необходимо:

• Подготовить кабель с внешним диаметром 4–9 мм;
• Снять изоляцию с жил, зачистить концы;
• Завести кабель через вводку PG7 и затянуть ее винтом;
• Закрепить каждую жилу винтовыми клеммами внутри корпуса - момент затяжки не более 0,2 Нм;
• Убедиться, что вводка плотно прилегает к кабелю - иначе нарушится степень защиты IP67.

Не используйте кабели с жесткой броней или диаметром менее 4 мм - они не обеспечат герметичность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 и имеет степень защиты IP67. Корпус выполнен из самозагасающего пластика, устойчивого к воздействию масел и химически активных сред. Работает при температуре от –25C до +85C.

Преимущества

• Простая и быстрая замена кабеля - достаточно ослабить винты и вытянуть провод;
• Герметичная конструкция предотвращает попадание влаги и пыли даже в сырых помещениях;
• Пластиковый корпус легкий, не требует заземления и не корродирует;
• Прямая форма удобна для компактной укладки в ограниченном пространстве.

Ограничения применения

• Не предназначен для высокочастотных сигналов - только для слаботочных цепей (до 5 А);
• Не рекомендован для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды;
• Не совместим с кабелями большего диаметра - PG7 не рассчитана на провода >9 мм;
• Пластиковая конструкция не выдерживает ударных нагрузок - не применяйте в местах с частыми механическими сотрясениями без дополнительной фиксации.

Примеры использования

• Подключение датчиков давления на пищевом производстве;
• Соединение энкодеров на ленточных конвейерах;
• Присоединение клапанов в системах управления технологическими процессами;
• Кабельный выход для контроллеров в холодильных камерах.

Практические советы

• Перед первым использованием проверьте, чтобы все винты были затянуты равномерно - перегрузка одного контакта вызывает нагрев и отказ;
• При многократных подключениях/отключениях следите за состоянием контактных площадок - при окислении очищайте спиртовым тампоном;
• Для длительной работы в агрессивной среде (масло, щелочь) выбирайте модели с усиленным покрытием - СЦМ120013-05A подходит для базовых условий;
• Артикул 185200108 - это именно кабельная часть; если нужен штекер - ищите модель с пометкой “штыревой”.
