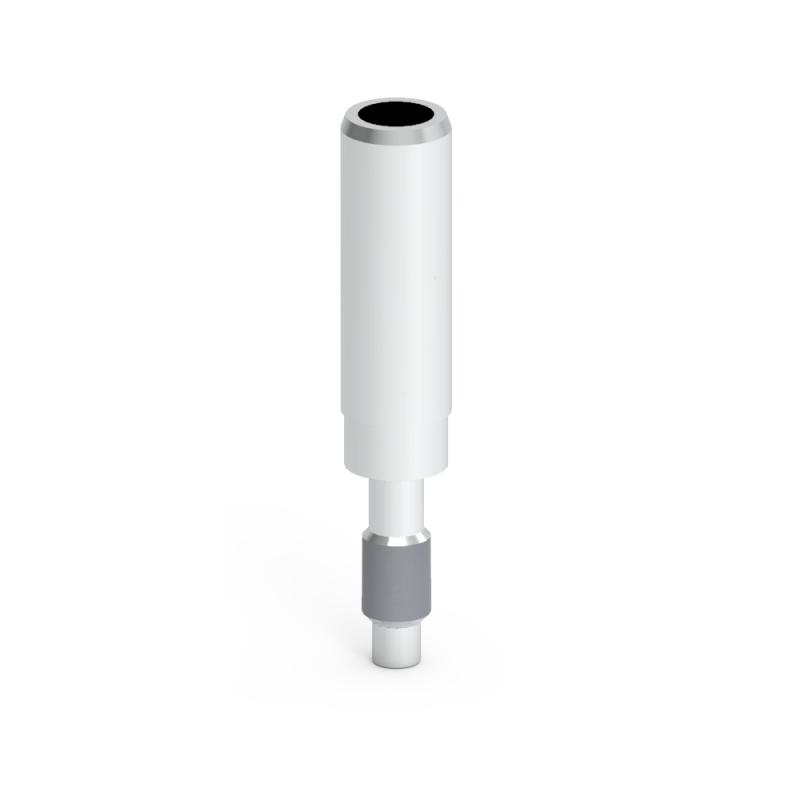

Разъем изолированный тестовый OptiClip TPSLS | 289824 КЭАЗ

Разъем изолированный тестовый OptiClip TPSLS от КЭАЗ - это компактный изолированный разъем, предназначенный для безопасного подключения измерительных приборов к винтовым клеммам CDS-6 в цепях трансформаторов тока. Артикул 289824 обеспечивает надежную фиксацию и изоляцию при проведении тестирования счетчиков и сравнительных измерений.

Назначение и область применения

Разъем OptiClip TPSLS используется для временного подключения измерительных приборов - например, мультиметров или калибраторов - к винтовым клеммам CDS-6 без необходимости откручивания проводов. Применяется при проверке и настройке электросчетчиков, а также при сравнительных измерениях в первичных цепях трансформаторов тока. Также служит для удержания коммутационных перемычек OptiClip SLS, предотвращая их случайное выпадение.

Технические характеристики

• Тип: изолированный тестовый разъем
• Совместим с клеммой: CDS-6 (винтового типа)
• Материал корпуса: изоляционный композит с высокой механической прочностью
• Изоляция: нанесённый слой, защищающий от контакта с токоведущими частями
• Функция: фиксация перемычек OptiClip SLS

Совместимость и монтаж

OptiClip TPSLS совместим исключительно с клеммами CDS-6 производства КЭАЗ. Для установки разъем просто вставляется в клемму до щелчка - фиксация происходит за счет внутренних зажимов. Отсоединение осуществляется легким нажатием на рычаг. Установка не требует инструментов. Перемычки OptiClip SLS вставляются в специальный паз на боковой поверхности разъема.

Безопасность и стандарты

Слой изоляции на разъеме соответствует требованиям безопасности при работе под напряжением до 1000 В переменного тока. Конструкция исключает доступ к токоведущим элементам при установленном разъеме. Соответствует нормам для устройств в распределительных устройствах низкого напряжения.

Преимущества

• Устраняет необходимость демонтировать провода для измерений - экономит время при обслуживании
• Защитная изоляция снижает риск поражения током при работе вблизи токоведущих частей
• Фиксирует перемычки OptiClip SLS, предотвращая их смещение и контакт с соседними клеммами
• Не требует инструментов для установки и снятия
• Высокая долговечность материала корпуса при многократных циклах подключения

Ограничения применения

• Не предназначен для постоянного подключения - только для временных измерений
• Совместим только с клеммами CDS-6; не работает с другими типами клемм (например, WAGO, KF, DIN-рейка)
• Не рассчитан на работу в условиях повышенной вибрации без дополнительной фиксации
• Не следует использовать в цепях с напряжением выше 1000 В

Примеры использования

• Проверка точности электросчетчика на действующей подстанции без отключения нагрузки
• Сравнительные замеры тока между двумя трансформаторами тока в одной цепи
• Подключение переносного калибратора во время поверки учетных систем
• Фиксация перемычки OptiClip SLS при переводе цепи в режим “обход”

Практические советы

• Перед установкой убедитесь, что клемма CDS-6 чистая и не имеет повреждений резьбы
• При использовании с перемычкой OptiClip SLS - убедитесь, что она полностью вставлена в паз разъема
• Не используйте силу при установке - если разъем не входит легко, проверьте соответствие клеммы
• Храните разъем в сухом месте, избегая воздействия масел и химических растворителей
• Артикул 289824 рекомендован для серийного использования в сервисных бригадах КЭАЗ Optima
