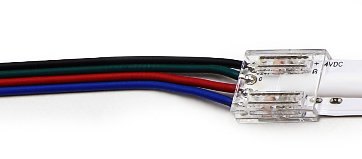

Разъем 4PIN с проводом для LED ленты COB RGB 12мм лента - источник питания (1шт) VARTON V4-R0-00.COB-RGB0.0002 VARTA

Разъем 4-pin с проводом для LED ленты COB RGB 12 мм от VARTON (артикул v4-r0-00.cob-rgb0.0002) - это готовый соединительный элемент для быстрого подключения светодиодной ленты к блоку питания без пайки. Подходит для лент с шириной 12 мм и четырехпроводным выводом.

Назначение и область применения

Этот разъем используется для соединения LED-ленты типа COB RGB с источником питания. Он заменяет пайку - достаточно вставить контакты ленты в корпус разъема, защелкнуть крышку и подключить к блоку питания через 300-миллиметровый провод. Применяется там, где нужна быстрая установка, ремонт или модификация освещения: в точечном освещении, подсветке мебели, декоративных светильниках, рекламных щитах.

Технические характеристики

• Тип разъема: 4-pin (4 контакта - R, G, B, +12V)
• Ширина совместимой ленты: 12 мм
• Длина провода: 300 мм
• Тип подключения: без пайки, зажимной контакт
• Материал контактов: медная сплавная токопроводящая основа с серебряным покрытием
• Изоляция: термостойкий пластик, устойчивый к перегреву до 85 C

Совместимость и монтаж

Разъем совместим только с LED-лентами COB RGB шириной 12 мм, имеющими четыре выходных контакта на конце. Убедитесь, что шаг контактов соответствует внутреннему расстоянию в разъеме - он рассчитан под стандартную геометрию лент VARTON и аналогичных производителей.

Установка:

1. Отрежьте ленту по меткам, оставив целые контакты.
2. Снимите изолирующую пленку с задней стороны ленты, чтобы она легла ровно.
3. Откройте верхнюю крышку разъема, вставьте ленту до упора - контакты должны попасть точно в пазы.
4. Закройте крышку до характерного щелчка - это гарантирует плотный контакт.
5. Подключите свободный конец провода к блоку питания 12 В постоянного тока.

Безопасность и стандарты

Разъем не имеет официальной сертификации IP, поэтому не предназначен для открытых или влажных помещений. Максимальная рабочая температура - 85 C, что соответствует нормальным условиям работы LED-ленты. Напряжение - до 12 В DC, ток - до 5 А на канал (для лент мощностью до 60 Вт/м).

Преимущества

• Не требует паяльника, инструментов или опыта - подходит даже новичкам.
• Готовый провод длиной 300 мм позволяет легко расположить блок питания вне зоны монтажа ленты.
• Защита от неверного подключения: форма разъема исключает переполюсовку.
• Надежный зажим обеспечивает долгий срок службы без окисления контактов.

Ограничения применения

• Не подходит для лент шириной менее или более 12 мм - возможен плохой контакт или повреждение.
• Не предназначена для использования во влажной среде, на улице или в местах с брызгами воды.
• Не рекомендуется применять с лентами мощностью выше 60 Вт/м - риск перегрева контактов.
• Не совместим с адресными лентами (WS2812, APA102 и др.) - только с обычными RGB-лентами.

Примеры использования

• Подсветка кухонных шкафов с LED-лентой COB RGB 12 мм - удобно менять цвет и выключать питание без вскрытия профиля.
• Ремонт поврежденного участка ленты в торговом зале - просто отсоединить старый фрагмент и вставить новый через этот разъем.
• Создание временной подсветки для фотосессии - можно быстро собрать систему и отключить её после завершения работы.

Практические советы

• Перед подключением проверьте полярность на ленте - хотя разъем предотвращает переполюсовку, неправильно подключенный блок питания может выйти из строя.
• Если лента слишком жесткая, слегка согните ее перед вставкой - не используйте силу, чтобы не сломать контакты.
• Для длительной эксплуатации лучше закрепить провод хомутиком, чтобы избежать нагрузки на разъем.
• Если планируете использовать несколько таких разъемов - сохраняйте одинаковое направление подключения всех лент, чтобы избежать проблем с управлением цветом.
