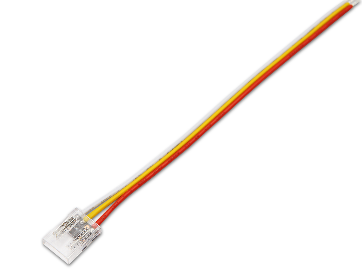

Разъем 3PIN с проводом для LED ленты COB ССТ 10мм лента - источник питания (1шт) VARTON V4-R0-00.COB-CCT0.0002 VARTA

Разъем 3PIN с проводом для LED ленты COB ССТ 10 мм от VARTON (артикул v4-r0-00.cob-cct0.0002) предназначен для быстрого и надежного подключения светодиодной ленты к источнику питания без пайки. Подходит для установки в светильниках, потолочных и настенных системах освещения.

Назначение и область применения

Этот разъем используется для соединения LED-ленты типа COB ССТ с шириной 10 мм и источником постоянного тока. Он заменяет пайку - достаточно вставить край ленты в контактный разъем, защелкнуть крышку и подключить питание. Применяется там, где важна скорость монтажа, возможность демонтажа или ремонт без инструментов: в точечном освещении, подсветке мебели, рекламных щитах, декоративных элементах интерьеров.

Технические характеристики

• Количество контактов: 3 PIN - два для питания (+/-), один для сигнала/димминга (если используется RGBW-контроллер);
• Ширина совместимой ленты: 10 мм;
• Длина провода: 300 мм;
• Высота корпуса: 12 мм - обеспечивает минимальную высоту сборки;
• Материал контактов: медная сплав с серебряным покрытием - снижает переходное сопротивление;
• Изоляция: термостойкий ПВХ - выдерживает температуру до +85C;
• Тип подключения: push-in - зажим без инструментов.

Совместимость и монтаж

Разъем совместим только с LED-лентами COB ССТ шириной точно 10 мм. Лента должна иметь металлические контактные площадки на конце - без них соединение невозможно. Монтаж выполняется так:

1. Обрежьте ленту по меткам (между светодиодами);
2. Удалите изоляцию с задней стороны ленты, открыв медные pads;
3. Вставьте ленту в разъем до упора - слышится легкий щелчок;
4. Подключите провода к блоку питания - соблюдайте полярность (+ и –).

Не используйте силу - перегрузка контакта может повредить ленту. Разъем не рассчитан на многократное подключение-отключение - рекомендовано до 5 циклов.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для низковольтных устройств (до 30 В DC). Нет сертификации IP - не предназначен для открытых или влажных помещений. Для работы в помещениях с повышенной влажностью требуется дополнительная герметизация или использование внешних защитных кожухов.

Преимущества

• Нет необходимости в паяльнике - экономит время при монтаже;
• Легко проверить и заменить ленту без демонтажа всей системы;
• Компактный размер (12 мм) позволяет использовать в узких профилях;
• Стабильный контакт благодаря пружинному механизму внутри;
• Цветовая маркировка проводов (черный, красный, белый) упрощает подключение.

Ограничения применения

• Не подходит для лент шириной менее или более 10 мм - риск плохого контакта или повреждения;
• Не работает с SMD-лентами - только с COB ССТ;
• Не допускается использование в условиях постоянной вибрации - возможен самопроизвольный выход ленты;
• Запрещено подключать напряжение выше 30 В - есть риск оплавления изоляции;
• Не предназначен для наружной эксплуатации без защиты.

Примеры использования

• Подсветка кухонных шкафов с лентой COB ССТ 10 мм;
• Архитектурная подсветка ниш в офисах;
• Системы освещения в торговых витринах;
• Сменные модули в профессиональных светильниках - легко заменить ленту при выходе из строя.

Практические советы

• Перед монтажом протестируйте ленту - убедитесь, что она горит равномерно;
• Если провод слишком длинный - аккуратно заправьте лишнее в канал, не перегибайте;
• При использовании нескольких разъемов - распределите нагрузку между несколькими каналами блока питания;
• Для долговечности - не подключайте ленту под напряжением - всегда отключайте питание перед вставкой;
• Храните разъемы в сухом месте - влага может окислить контакты даже при неподключенном состоянии.
