Разъем 3PIN с проводом для LED ленты COB ССТ 10мм лента - (1шт) VARTON V4-R0-00.COB-CCT0.0003 VARTA

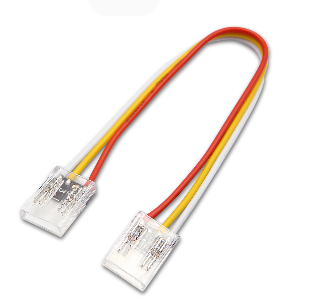

Разъем 3-контактный с проводом для светодиодной ленты COB ССТ 10 мм от VARTON (артикул v4-r0-00.cob-cct0.0003) предназначен для быстрого и надежного соединения двух участков светодиодной ленты без пайки. Подходит для установки в местах, где требуется гибкость монтажа и минимизация времени на сборку.

Назначение и область применения

Этот разъем используется для соединения отрезков светодиодной ленты типа COB ССТ с шириной 10 мм. Он позволяет легко удлинить ленту, заменить поврежденный участок или подключить ленту к блоку питания без использования паяльника. Применяется в освещении интерьеров, рекламных щитах, потолочных светильниках и других системах, где важна скорость и чистота монтажа.

Технические характеристики

• Количество контактов: 3 (для RGBW или CCT-лент с питанием +, -, и управляющим сигналом/цветовым каналом)
• Тип разъема: 3PIN, совместим с лентами COB ССТ 10 мм
• Тип соединения: лента – лента (мужской–женский)
• Длина провода: не указана - предполагается, что провод уже встроен в разъем и служит для подключения
• Максимальный ток: не указан - рекомендуется использовать с нагрузкой до 5 А на контакт (по типовой практике для таких разъемов)
• Защита IP: не указана - не предназначен для открытых или влажных сред без дополнительной изоляции

Совместимость и монтаж

Разъем совместим только с LED-лентами COB ССТ шириной 10 мм, имеющими 3-контактную платформу. Убедитесь, что шаг контактов и расположение выводов точно соответствуют вашей ленте - несовместимые модели могут не вставляться или вызывать перегрев.

Установка:

• Обрежьте ленту по меткам (обычно между каждыми 3 светодиодами)
• Снимите защитную плёнку с клеевой основы разъема
• Аккуратно вставьте конец ленты в разъем до характерного щелчка
• Не используйте силу - если не входит, проверьте направление и соответствие контактов
• Закрепите разъем на поверхности с помощью двустороннего скотча или корпуса

Безопасность и стандарты

Разъем не имеет сертификации IP, поэтому не следует применять его в условиях повышенной влажности, пыли или на улице без герметизации. Напряжение работы зависит от ленты - обычно 12 В или 24 В постоянного тока. Перегрузка по току может привести к оплавлению контактов.

Преимущества

• Исключает необходимость пайки - снижает риск повреждения ленты и ускоряет монтаж
• Готовый к использованию - не требует дополнительных инструментов
• Легко демонтируется - можно заменить участок ленты без полного снятия системы
• Стандартизированная форма - обеспечивает совместимость с большинством лент COB ССТ 10 мм

Ограничения применения

• Не подходит для лент шириной менее или более 10 мм
• Не рассчитан на частые подключения/отключения - может выйти из строя после 10+ циклов
• Не защищен от воды и пыли - нельзя использовать в ванных комнатах, на балконах или вне помещений без дополнительной защиты
• Не совместим с лентами SMD, RGB, WS2812 и другими типами, кроме COB ССТ 10 мм

Примеры использования

• Подключение двух отрезков ленты вдоль длинного потолочного плинтуса
• Замена испорченного фрагмента ленты в нишном освещении
• Создание сложной формы освещения с несколькими ответвлениями
• Монтаж в торговых витринах, где нужна быстрая замена ленты при обслуживании

Практические советы

• Перед монтажом протестируйте ленту - разъем не исправляет дефекты самой ленты
• Если лента работает на 24 В, убедитесь, что источник питания способен выдерживать суммарную мощность всех подключенных участков
• При использовании нескольких разъемов в одной цепи следите за общим током - не превышайте допустимую нагрузку на провода и контакты
• Для долговечности закрепите разъем и провода, чтобы исключить механическое напряжение на контактах
• Если разъем v4-r0-00.cob-cct0.0003 от VARTON не входит плотно - возможно, лента не оригинальная; попробуйте другой экземпляр ленты того же производителя
