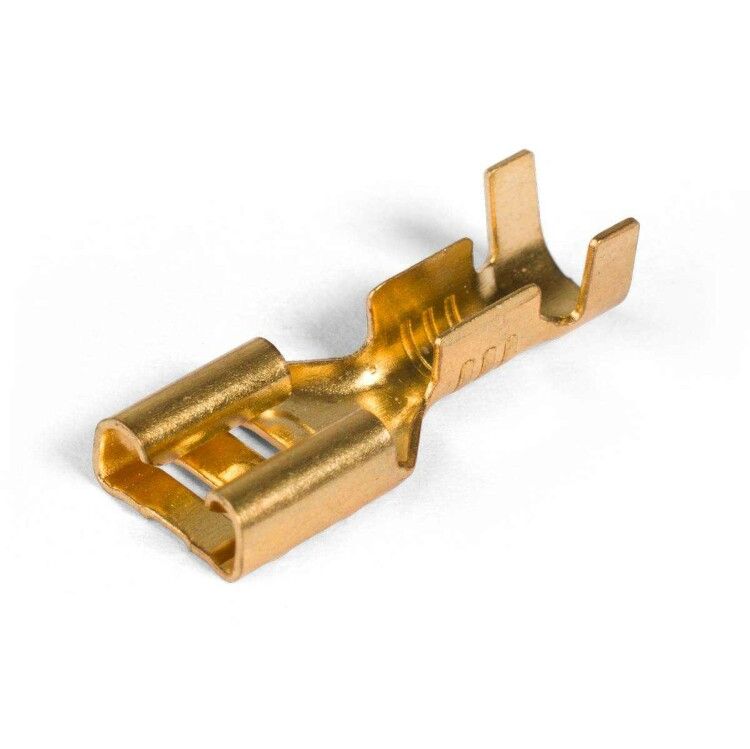

Разъем плоский неизолированный РП-М 1,5-(4,8) (500шт/упак) | 85669 КВТ

Разъем плоский неизолированный РП-М 1.5-(4.8) от КВТ предназначен для надежного и виброустойчивого соединения многожильных медных проводов сечением 0,75–1,5 мм2. Этот разъем применяется там, где важна устойчивость к вибрациям, перепадам температур и частые демонтажи - например, на оборудовании с движущимися элементами. Артикул 85669 соответствует серии РП-М, которая реализует двухконтурный обжим для максимальной надежности.

Назначение и область применения

Разъем плоский неизолированный РП-М 1.5-(4.8) используется для создания быстроразъемных соединений между проводами и контактными планками. Подходит для работы в условиях вибраций, высоких температур и частых циклов подключения/отключения. Применяется в промышленной автоматизации, транспорте, станках, системах управления, силовой аппаратуре и других устройствах, где требуется долговечность и отказоустойчивость соединений.

Технические характеристики

• Тип изделия: Наконечник (гильза), без изоляции
• Номинальное сечение провода: 0,75–1,5 мм2
• Материал: Латунь марки Л63
• Покрытие: Отсутствует (не имеет антикоррозийного слоя)
• Температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Форма контакта: Плоская, с засечками для усиления сцепления с жилой
• Обжим: Двухконтурный - по жиле и по изоляции
• Фиксация: Замковый тип, защелкивается при соединении с разъемом РП-П

Совместимость и монтаж

Разъем плоский неизолированный РП-М 1.5-(4.8) совместим только с аналогичными разъемами серии РП-П («папа»). Обжим выполняется специальным инструментом - двухконтурной матрицей МПК-04 от КВТ. Убедитесь, что ширина контактной площадки (обозначена как «В») соответствует размеру вашего разъема РП-П. Не используйте другие матрицы - это снижает виброустойчивость и может повредить контакт.

Безопасность и стандарты

Разъем не имеет изоляции, поэтому требует защиты от случайного контакта с другими проводниками. Работает в пределах допустимого напряжения 400 В. Соответствует требованиям к применению в промышленных условиях с высокими механическими нагрузками. Не предназначен для открытой установки в средах с агрессивными химическими веществами или постоянным воздействием влаги.

Преимущества

• Двухконтурный обжим обеспечивает удержание как жилы, так и изоляции - исключает выдергивание провода даже при сильной вибрации
• Засечки на контактной части усиливают механическое сцепление с многопроволочной жилой
• Замковая система позволяет легко и точно соединять «мама» и «папа» без дополнительных креплений
• Высокая термостойкость - работает при экстремальных температурах, включая холодные условия (-55 C)
• Латунь Л63 гарантирует хорошую электропроводность и долговечность

Ограничения применения

• Не предназначены для использования в условиях повышенной влажности, сырости или попадания воды - отсутствие изоляции делает их уязвимыми к коррозии
• Не подходят для однопроволочных (монолитных) проводов - рассчитаны только на многопроволочные гибкие жилы
• Требуют обязательного использования правильного инструмента (МПК-04); обжим обычными клещами недопустим
• Не рекомендуются для внешней установки без корпуса или защитного кожуха
• Отсутствие покрытия требует регулярного осмотра на наличие окисления - особенно в агрессивных средах

Примеры использования

• Электронные блоки управления на производственных линиях
• Системы питания двигателей в вибрирующих механизмах
• Аппаратура в автобусах, железнодорожных вагонах, спецтехнике
• Узлы связи в тепловых камерах и печных установках
• Подключение датчиков и исполнительных механизмов в условиях частых перемещений

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы - не более 10 мм
• Проверьте соответствие сечения провода: слишком толстый провод не войдет, слишком тонкий - будет болтаться и плохо держаться
• Используйте только матрицу МПК-04 от КВТ; другие инструменты могут деформировать контакт и нарушить замковую функцию
• После сборки проверьте надежность соединения - потяните провод легким усилием, чтобы убедиться, что он не выскакивает
• При длительной эксплуатации в условиях запыленности периодически протирайте контакты сухой тряпкой - латунь без покрытия со временем окисляется
• Храните разъемы в сухом месте - они не имеют антикоррозийного слоя
